ADA4570

推荐新设计使用

具有差分输出的集成 AMR 角度传感器和信号调节器

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 非接触式角度测量
  • 高精度 180 度角传感器
  • 典型角度误差为 ±0.1°
  • 850 μV rms 低输出噪声
  • 正弦和余弦差分输出
  • 比率模拟电压输出
  • 可忽略的滞后
  • 兼容 SAR 或 Σ-Δ ADC
  • 温度补偿 AMR 桥
  • 工业温度范围：−40°C 至 +125°C
  • 汽车温度范围：−40°C 至 +150°C
  • 抗电磁干扰
  • 故障诊断
  • VDD 范围为 2.7 V 至 5.5 V
  • 30000 rpm 时的最小相位误差为 0.85°
  • AEC-Q100 适用于汽车应用
  • 单芯片解决方案
  • 采用 8 引脚 SOIC 封装
ADA4570
具有差分输出的集成 AMR 角度传感器和信号调节器

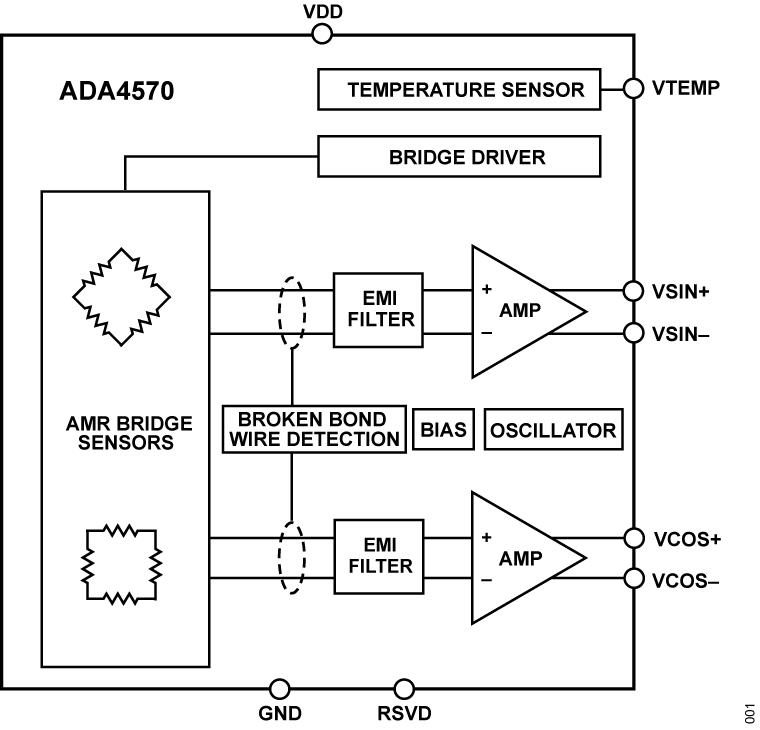

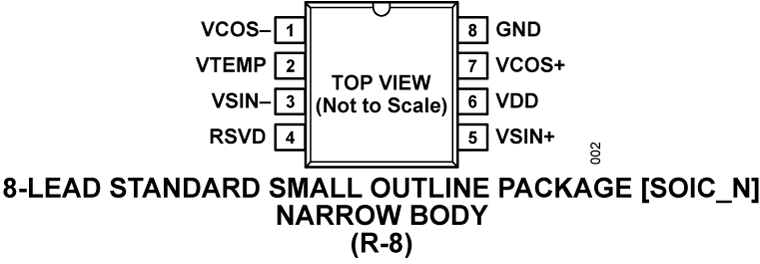

ADA4570 Functional Block Diagram ADA4570 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

应用笔记 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
EVAL-ADA4570

具有差分输出的集成 AMR 角度传感器和信号调节器

立即购买 更多内容

特性和优点

  • 适用于 ADA4570 的功能完备的评估板。
  • PC 控制结合系统演示平台 (SDP)（EVAL-SDP-CS1Z、SDP-S 或 EVAL-SDP-CB1Z、SDP-B）
  • 用于数据测量和显示的 PC 软件

产品详情

ADA4570 是一款各向异性磁阻 (AMR) 传感器，具有集成信号调理放大器和模数转换器 (ADC) 驱动器。ADA4570 产生两个差分模拟输出对，指示周围磁场的角位置。

EVAL-ADA4570SDZ 评估板采用轴磁铁配置末端的 ADA4570。

该评估套件由 EVAL-ADA4570SDZ 和印刷电路板 (PCB) 安装上的磁刺激组成。要连接到计算机，需要 EVAL-SDP-CS1Z (SDP-S) 或 EVALSDP-CB1Z (SDP-B)，它们必须单独订购。

ADA4570 评估系统由 PC 图形用户界面 (GUI)、SDP 和 EVAL-ADA4570SDZ 组成，如图 1 所示。在用户指南中，SDP 指的是 SDP-S 或 SDP-B 接口卡。EVAL-ADA4570SDZ 允许对 ADA4570 进行详细评估，其中软件 GUI 演示角度测量，并执行系统级校准。

EVAL-ADA4570SDZ 还提供通过标准接头将电源和数字信号连接到板载 ADC 接口 (AD7266)，从而允许使用用户首选的微控制器平台评估 ADA4570 并开始系统软件开发。用户还可以将 ADA4570 的模拟输出信号连接到用户首选的带有微控制器平台的 ADC。

PCB 的设计使传感器板可以与 SDP 接口分离，以提供更小的外形尺寸。可以通过 SDP 卡从 USB 端口或外部工作台电源提供电源。

有关完整的详细信息，请参阅 ADA4570 的数据手册，在使用 EVAL-ADA4570SDZ. 时，必须同时参阅本用户指南。
EVAL-ADA4570
具有差分输出的集成 AMR 角度传感器和信号调节器

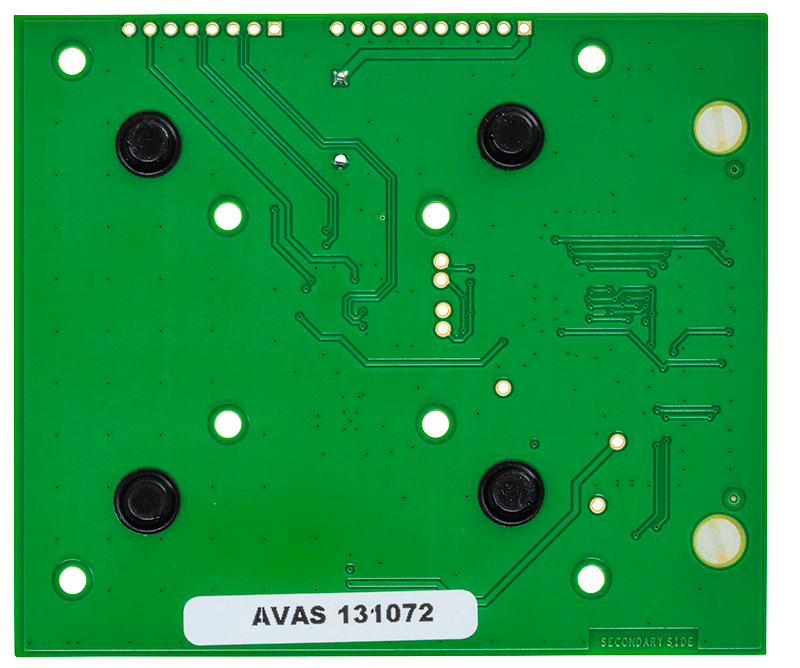

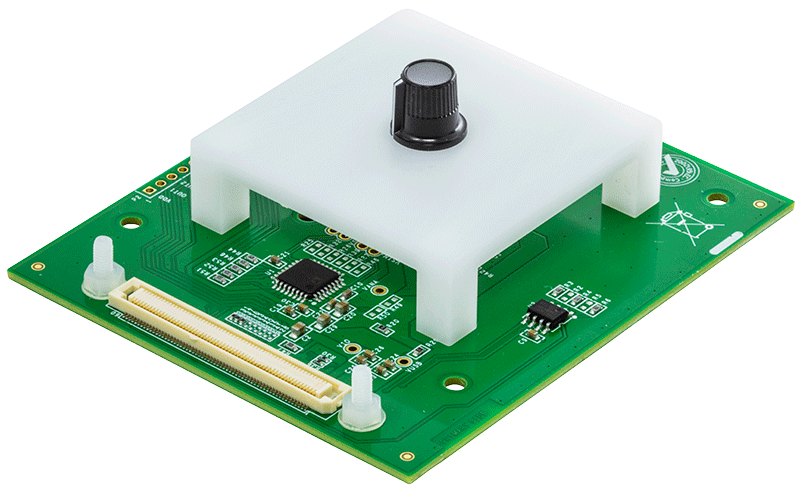

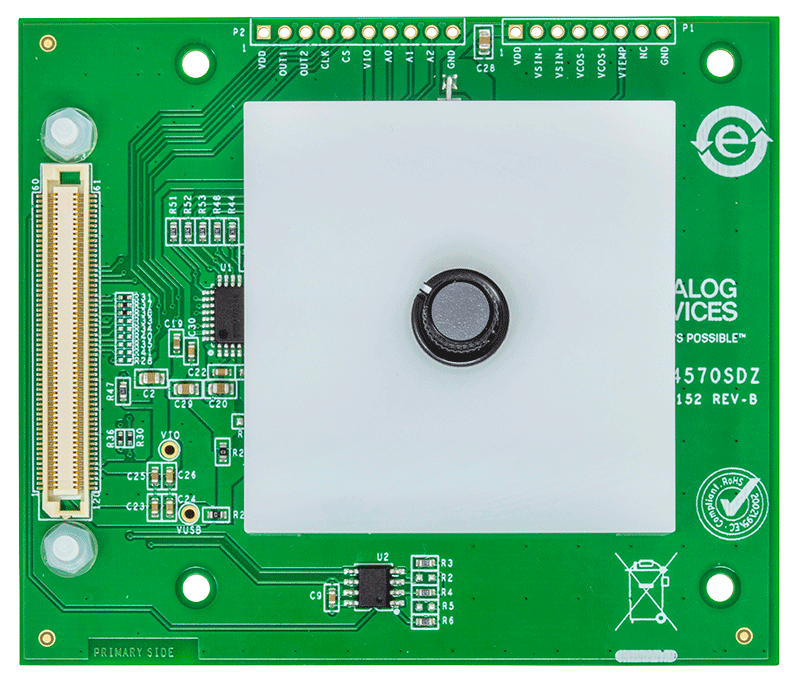

EVAL-ADA4570SDZ Evaluation Board EVAL-ADA4570SDZ Evaluation Board - Top View EVAL-ADA4570SDZ Evaluation Board - Bottom View ADA4570 End of Shaft Magnetic Evaluation System Consisting of the PC GUI, the SDP, and the EVAL-ADA4570SDZ
