ADATE302-02

量产

500 MHz双通道集成DCL，提供差分驱动/接收、电平设置DAC和
单引脚PMU功能

数据手册 (Rev. A)
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 3电平驱动器，提供高阻态模式和内置箝位电路
  • 精密调整的输出电阻
  • 低泄漏模式：<10 nA（典型值）
  • 电压范围：−2.0 V至+6.0 V
  • 脉冲宽度：1.0 ns（最小值），1 V端接
  • 窗口和差分比较器
  • 输入等效带宽大于1 GHz
  • 最大±12 mA电流能力
ADATE302-02
500 MHz双通道集成DCL，提供差分驱动/接收、电平设置DAC和
单引脚PMU功能

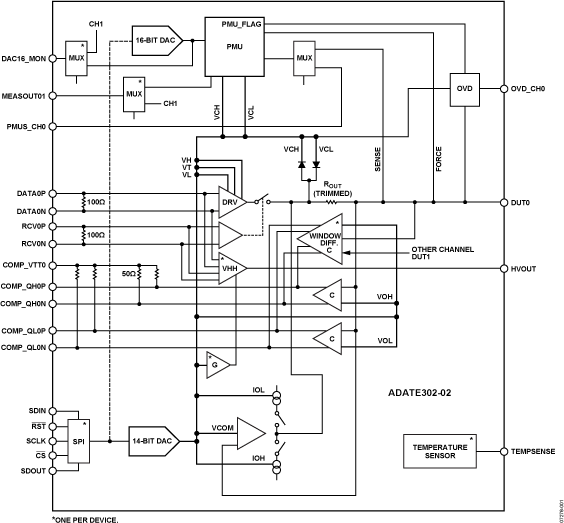

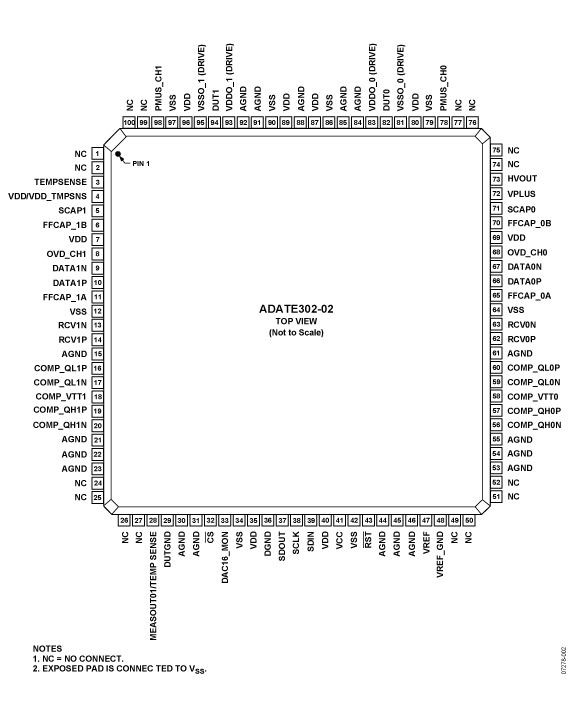

ADATE302-02 Functional Block Diagram ADATE302-02 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADATE302-02

评估具有差分驱动/接收、电平设置 DAC 和每引脚 PMU 的 500 MHz 双通道集成 DCL ADATE302-02

立即购买 更多内容

特性和优点

  • 适用于 ADATE302-02 的功能完备的评估板
  • 电源电压：+21 V 和 -10 V，板载电压稳压器
  • 通过 SMA 连接器实现信号输入和输出分线
  • 差分对提供长度相等的 50 Ω 受控阻抗走线
  • 适用于读取和写入数据的 LED 指示灯
  • 通过 USB 进行控制的 PC 软件

产品详情

EV-ADATE302-02EBZ 是一款全功能评估板，旨在帮助用户轻松评估 ADATE302-02 双通道集成驱动器、比较器和有源负载 (DCL) 以及四象限单引脚参数测量单元 (PPMU) 的所有功能。EV-ADATE302-02EBZ 通过超小 A 型 (SMA) 端子为所有信号输入和输出提供分线连接。差分对配有长度相等的 50 Ω 受控阻抗走线。

EV-ADATE302-02EBZ 仅需要两个电源：+21 V 和 −10 V。该套件所需的所有其他电压均由板载稳压器产生。EV-ADATE302-02EBZ 串行外设接口 (SPI) 通信由板载 USB 通用异步接收发送器 (UART) 芯片提供。SPI 跳线连接器允许用户绕过 UART 并连接自己的 SPI 信号进行评估（参阅表 1）。默认设置适用于通过 USB 端口进行控制。与 ADATE302-02 评估板软件的通信通过 USB 进行，EV-ADATE302-02EBZ 上的发光二极管 (LED) 指示灯提供读取和写入数据显示信息。

ADATE302-02 数据手册提供有关 ADATE302-02 套件所有功能的完整详细信息，以及 ADATE302 中每个寄存器的信息，使用 EV-ADATE302-02EBZ 评估板时必须参阅该手册。
EVAL-ADATE302-02
评估具有差分驱动/接收、电平设置 DAC 和每引脚 PMU 的 500 MHz 双通道集成 DCL ADATE302-02

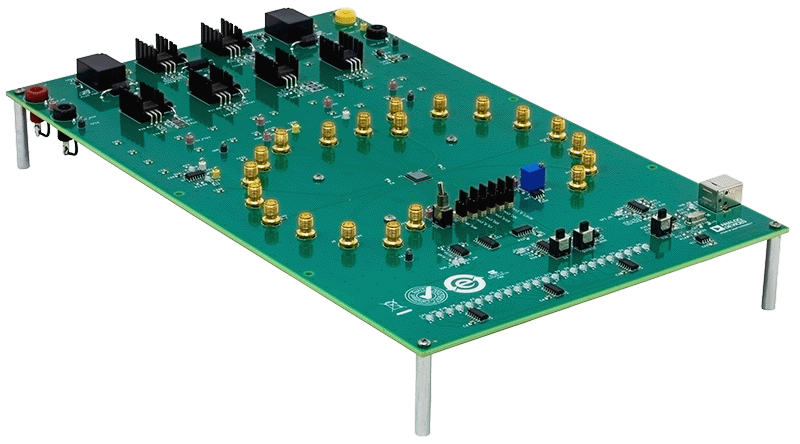

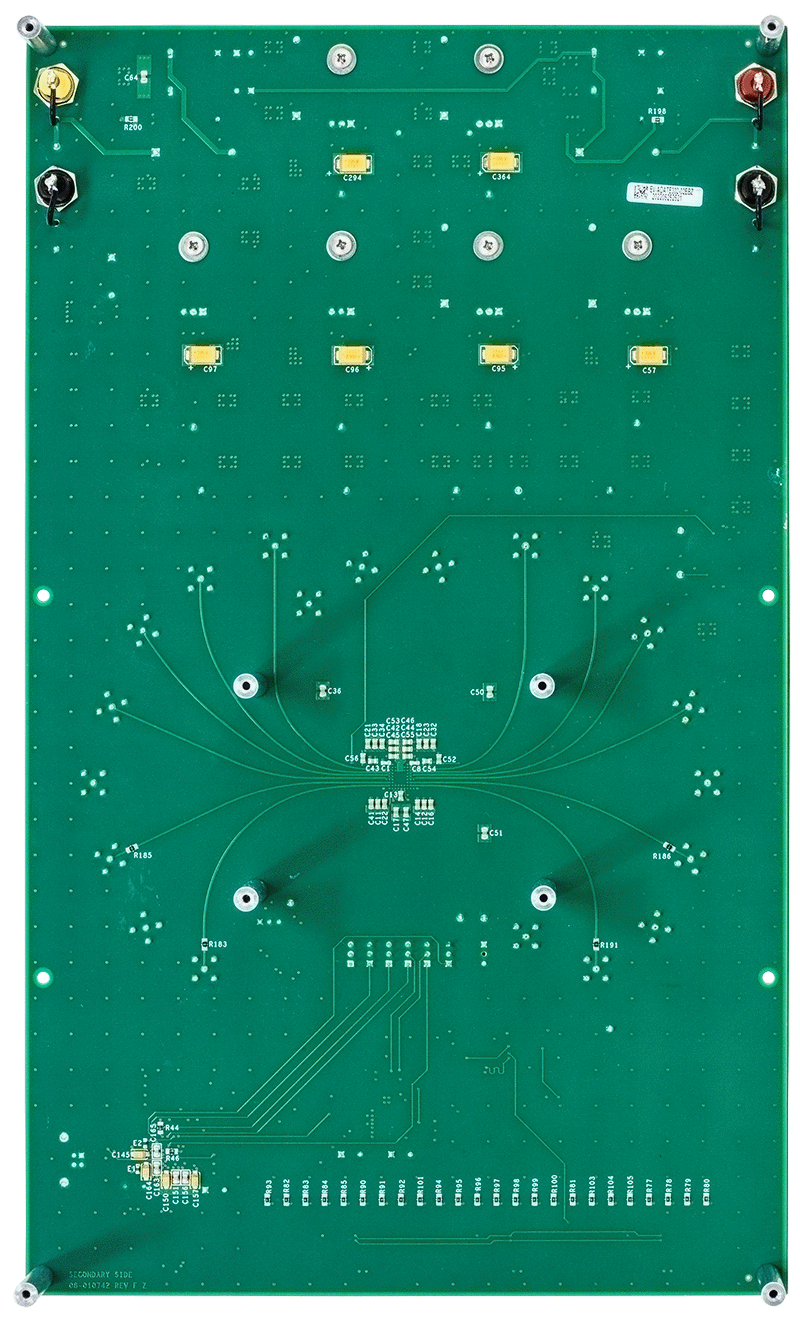

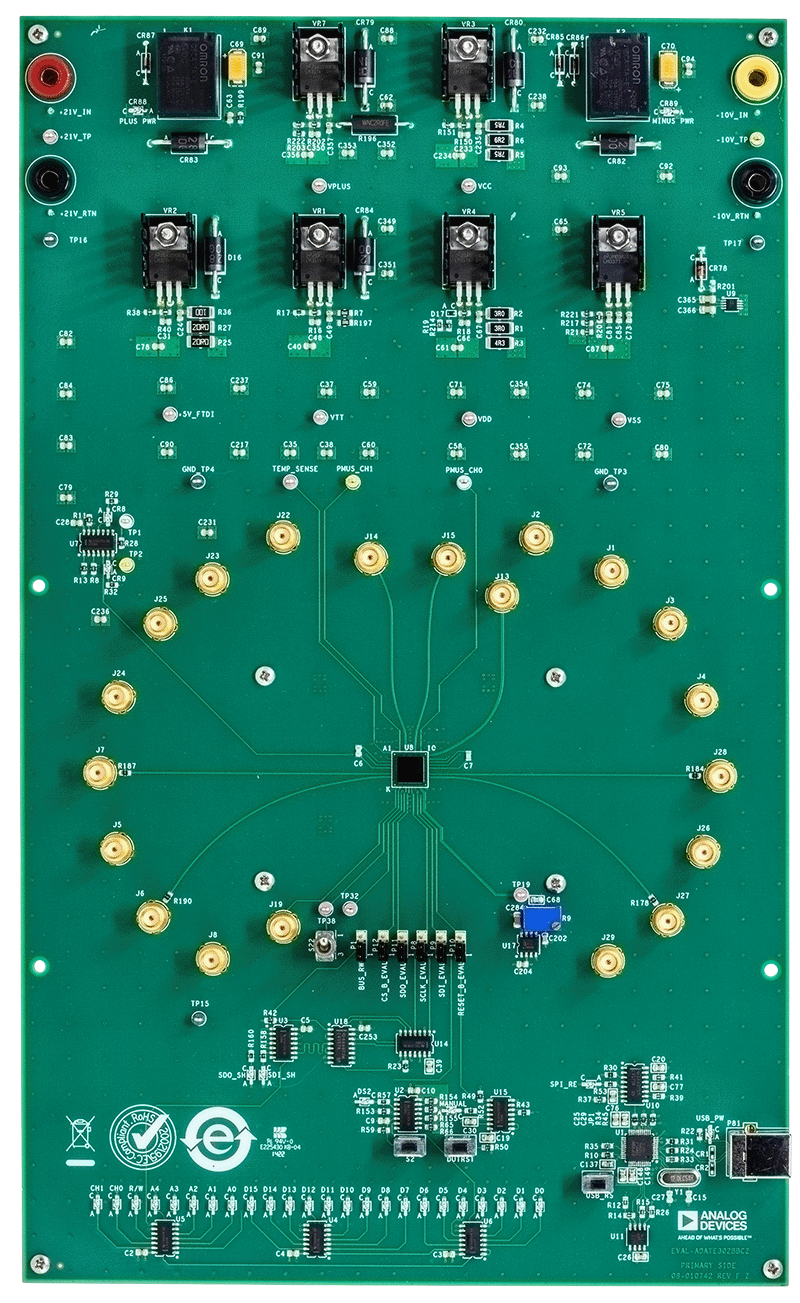

EVAL-ADATE302-02 Angle View EVAL-ADATE302-02 Top View EVAL-ADATE302-02 Bottom View
