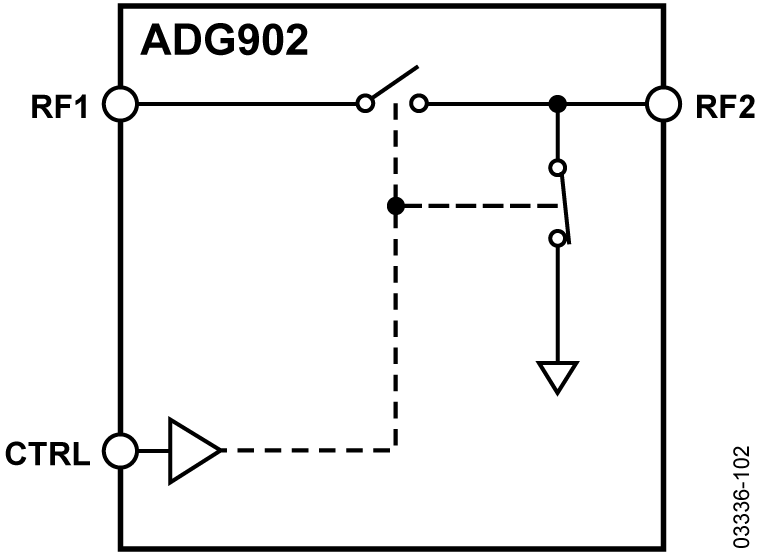

ADG902

量产

0 Hz至4.5 GHz、40 dB关断隔离(1 GHz)、17 dBm P1dB (1 GHz) SPST开关

Viewing:

产品详情

反射式开关
允许用户传递高达0.5 V的直流信号，无需使用隔直电容
工作频率范围：0 Hz至4.5 GHz (−3 dB)
40 dB关断隔离（典型值，1 GHz）
0.8 dB插入损耗（典型值，1 GHz）
17 dBm P1dB（典型值，1 GHz）
• 提供3 mm × 3 mm、8引脚MSOP和8引脚LFCSP封装

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADG902BRMZ	8-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

1月 5, 2015 - 14_0246 Qualification of ASE Chungli, as an Alternate Assembly Site for Select MSOP Devices
		PCN14_0246_Form Material_Report Detailed Change Description Qualification Results Summary
ADG902BRMZ	量产
5月 15, 2012 - 10_0006 Halogen Free Material Change for mini SOIC Products
		PCN10_0006_Form Material_Report Qualification Report Summary Qualification Report Summary
ADG902BRMZ	量产

这是最新版本的数据手册

ADG902 评估板

利用ADG902评估板，设计人员可以毫不费力地评估高性能宽带开关。若要证明这些器件满足用户要求，用户仅需要一个电源和一个网络分析仪。
