  • 5 kV rms 隔离式 RS-485/RS-422 收发器
  • RS-485 总线引脚上具有 ±42 V 交流/直流峰值故障保护
  • RS-485 A、B 总线引脚上具有经过认证的 4 级 EMC 保护
    • IEC 61000-4-5 浪涌保护 (±4 kV)
    • IEC 61000-4-4 电气快速瞬变 (EFT) 保护 (±2 kV)
    • IEC 61000-4-2 静电放电 (ESD) 保护
      • ±8 kV 接触放电
      • ±15 kV 空气放电
    • IEC 61000-4-6 传导射频 (RF) 抗扰度 (10 V/m rms)
  • 经过认证的 IEC 61000-4-x 跨隔离栅抗扰度
    • IEC 61000-4-2 ESD、IEC 61000-4-4 EFT、IEC 61000-4-5 浪涌、IEC 61000-4-6 传导 RF 抗扰度、IEC 61000-4-3 辐射抗扰度、IEC 61000-4-8 磁场抗扰度
  • RS-485 A、B 引脚人体模型 (HBM) ESD 保护：>±30 kV
  • 安全和监管审批（申请中）
    • CSA 元件验收通知 5A、DIN V VDE V 0884-10、UL 1577, CQC11-471543-2012
  • TIA/EIA RS-485/RS-422 接口适合全供电范围
    • VDD2 工作电压 3 V 至 5.5 V
    • 使用 VDD1 逻辑电源时，工作电压范围为 1.7 V 至 5.5 V
  • 共模输入范围为 −25 V 至 +25 V
  • 高共模瞬变抗扰度：>75 kV/μs
  • 可靠的噪声抗扰度（已按 IEC 62132-4 标准进行测试）
  • 超过 EN55022 B 级辐射发射标准，裕量 6 dBμV/m
  • 接收器短路、开路和浮置输入故障安全
  • 支持 256 个总线节点（96 kΩ 接收器输入阻抗）
  • 温度选项 −40°C 至 +125°C
  • 无干扰上电/掉电（热插拔）

    • ADM2795E-EP 支持防务和航空航天应用（AQEC 标准）

    • 下载 ADM2795E-EP 数据手册 (pdf)
    • 军用温度范围 −55°C 至 +125°C
    • 受控制造基线
    • 1 个组件/测试场所
    • 增强产品变更通知
    • 可应请求提供资质数据
    • V62/17611 DSCC 图号
    ADM2795E

    具有 4 级 EMC 和全面 ±42 V 保护的可靠 5 kV RMS 隔离式 RS-485/RS-422 收发器

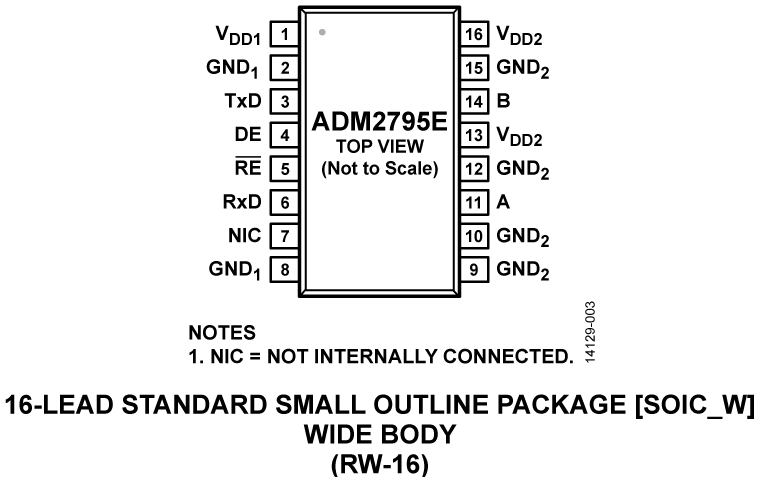

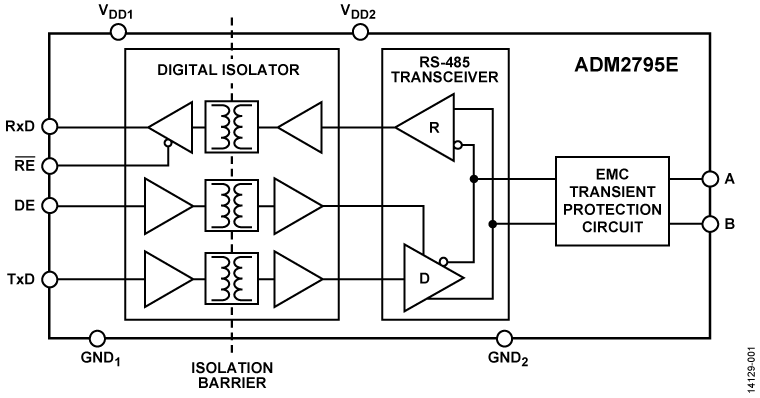

    ADM2795E Functional Block Diagram ADM2795E Pin Configuration
    添加至 myAnalog

    将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

    创建新项目
    提问

    参考资料

    数据手册 3

    用户手册 2

    应用笔记 2

    信息 1

    安全和法规认证 1

    了解更多
    添加至 myAnalog

    Add media to the Resources section of myAnalog, to an existing project or to a new project.

    创建新项目

    工具及仿真模型

    IBIS 模型 1

    评估套件

    eval board
    schematic 1
    schematic 2
    schematic 3
    schematic 4
    EVAL-ADM2795E

    ADM2795E评估板

    立即购买 更多内容

    特性和优点

    • 5 kV rms信号隔离RS-485/RS-422收发器
    • 通过螺丝端子板和跳线连接可方便地连接电源和信号
    • VDD1逻辑电源的工作电压范围：1.7 V至5.5 V
    • VDD2工作电压范围：3 V至5.5 V
    • EVAL-ADM2795EEPBZ工作温度范围：-55°C至+125°C
    • 更多特性参见用户指南UG-997和UG-1120

    产品详情

    使用EVAL-ADM2795EEBZ轻松评估提供4级EMC和24 V电源故障保护的5 kV rms信号隔离RS-485/RS-422收发器ADM2795E。通过用于信号和电源连接的跳线连接和螺丝端子板可轻松配置EVAL-ADM2795EEBZ评估板。EVAL-ADM2795EEBZ可以采用9 V电池或标准可配置台式电源供电。连接到9 V电池时，VDD1和VDD2上的片上电位计和片上调节器电路可轻松实现电源配置。
    EVAL-ADM2795E
    ADM2795E评估板

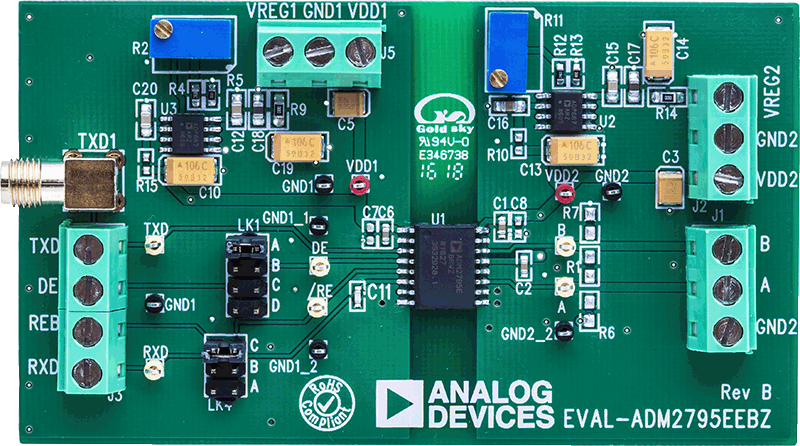

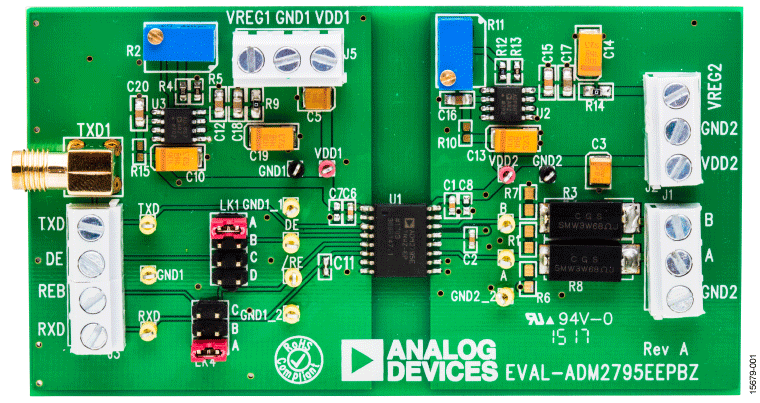

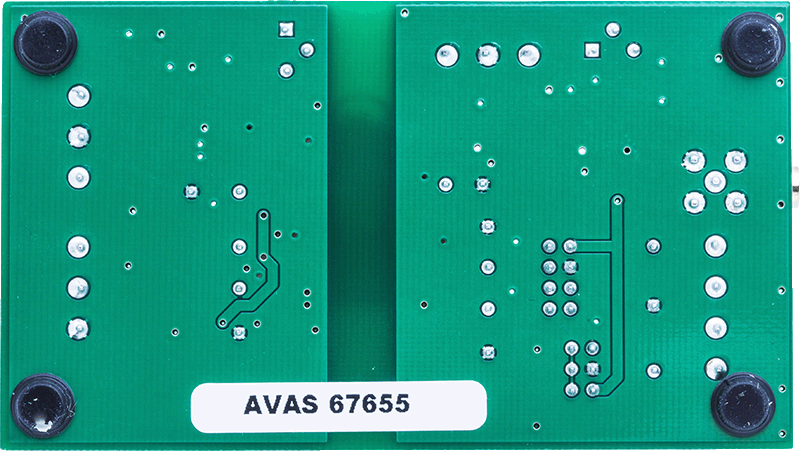

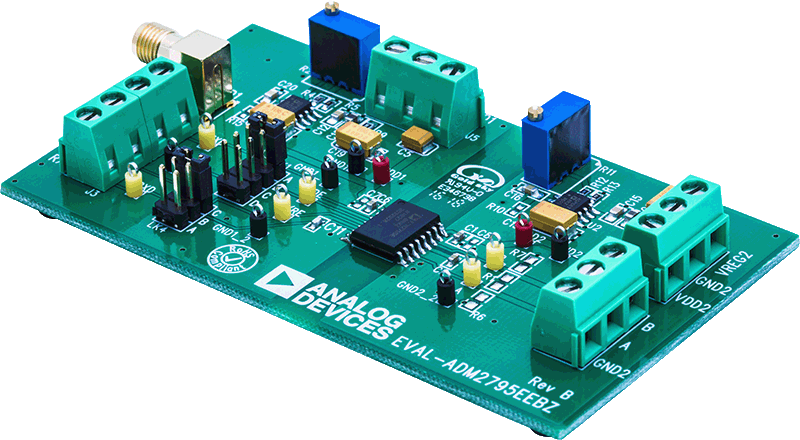

    EVAL-ADM2795EEBZANGLE-web EVAL-ADM2795EEBZBOTTOM-web EVAL-ADM2795EEBZTOP-web EVAL-ADM2795EEPBZ Image
