  • 物理层CAN收发器
  • VCC工作电压：5 V
  • 符合ISO 11898标准
  • 高速数据传输率，最高可达1 Mbps
  • 在24 V系统中CANH和CANL提供电源/接地的短路保护
  • 无电节点不干扰总线
  • 总线支持110个或更多节点
  • 斜率控制可降低EMI
  • 热关断保护
  • 低电流待机模式
  • 工业温度范围：−40°C至+125°C
  • 采用8引脚SOIC封装

ADM3051
带24 V系统总线保护的高速工业级CAN收发器

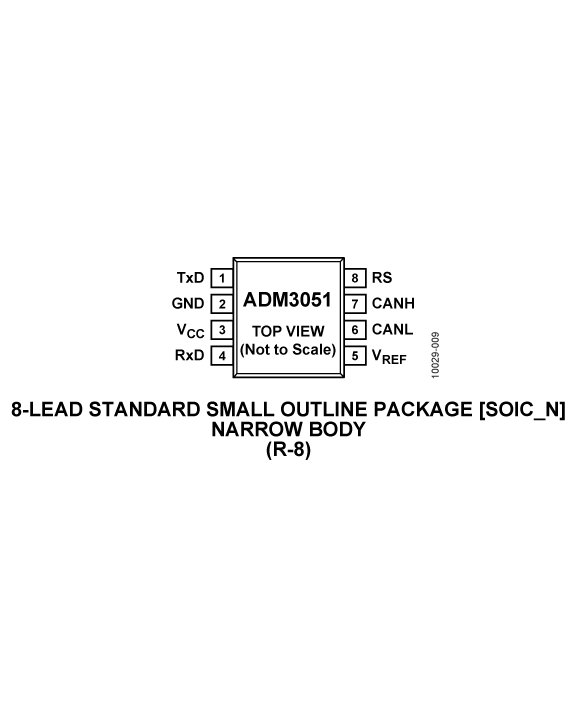

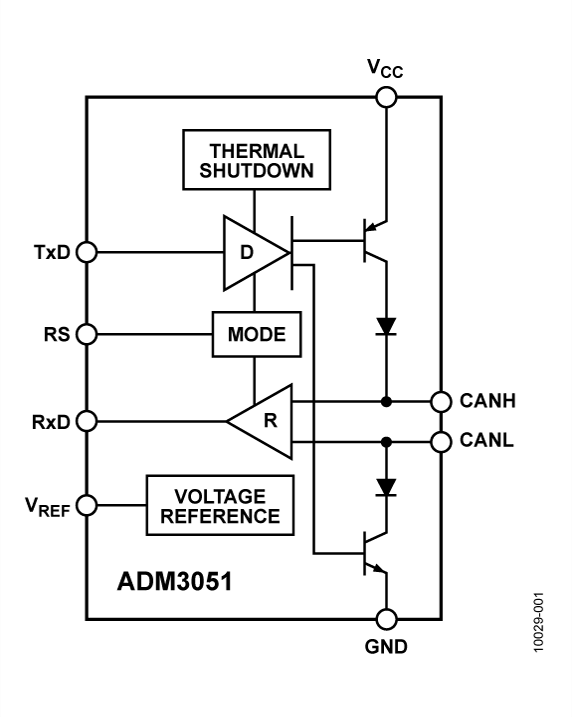

ADM3051 Functional Block Diagram ADM3051 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

应用笔记 3

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

工具及仿真模型

IBIS 模型 1

评估套件

eval board
schematic 1
EVAL-ADM3051

ADM3051评估板

立即购买 更多内容

特性和优点

  • 轻松评估ADM3051控制器局域网(CAN)收发器
  • 通过螺丝端子板可方便地连接电源和逻辑信号
  • 用于总线电缆信号和屏蔽的螺丝端子板
  • 用于测量所有信号的测试点
  • 使用跳线连接配置工作模式
    高速
    斜率控制
    待机
  • 斜率控制电阻：47 kΩ（默认安装）
  • 集成共模滤波器的端接电阻(2 × 30 Ω)

产品详情

EVAL-ADM3051EBZ支持快速而轻松地评估ADM3051 CAN收发器。所有输入和输出功能都可以通过该评估板执行，无需任何外部元件。螺丝端子板可以方便地连接逻辑信号和电源。

该评估板上的主要器件ADM3051是一款控制器局域网(CAN)物理层收发器，允许协议层CAN控制器访问物理层总线。ADM3051符合ISO 11898标准。它能以最高1 Mbps的数据速率工作。



为使用总线电缆进行评估，提供了螺丝端子板，以便连接CANH和CANL信号以及电缆屏蔽层。



可通过跳线配置选择ADM3051的工作模式。提供三种工作模式：高速、斜率控制和待机。选择待机模式可将ADM3051的引脚8 (RS)连接至VCC，从而使该器件处于低电流待机模式。通过选择斜率控制工作模式，使用47 kΩ电阻将RS接地可修改斜率上升和下降以限制EMI。此模式方便使用非屏蔽电缆。或者，通过选择高速模式可将RS接地来禁用斜率控制，以实现高速操作。在此模式下必须使用屏蔽电缆或其它EMI控制方式。
EVAL-ADM3051
ADM3051评估板
