ADN4670
ADN4670
量产可编程低压1:10 LVDS时钟驱动器
- 产品模型
- 4
Viewing:
产品详情
- 低输出偏斜：<30 ps（典型值）
- 从1路差分时钟输入提供10路LVDS时钟输出
- 可编程：可以选择两路差分时钟输入之一（CLK0或CLK1），以及使能或禁用各路差分时钟输出
- 信号速率最高达1.1 GHz（典型值）
- 电源电压范围：2.375 V至2.625 V
- 差分输入阈值：±100 mV
- 轨到轨输入共模范围
- 掉电期间I/O引脚具有故障安全特性： VDD = 0 V

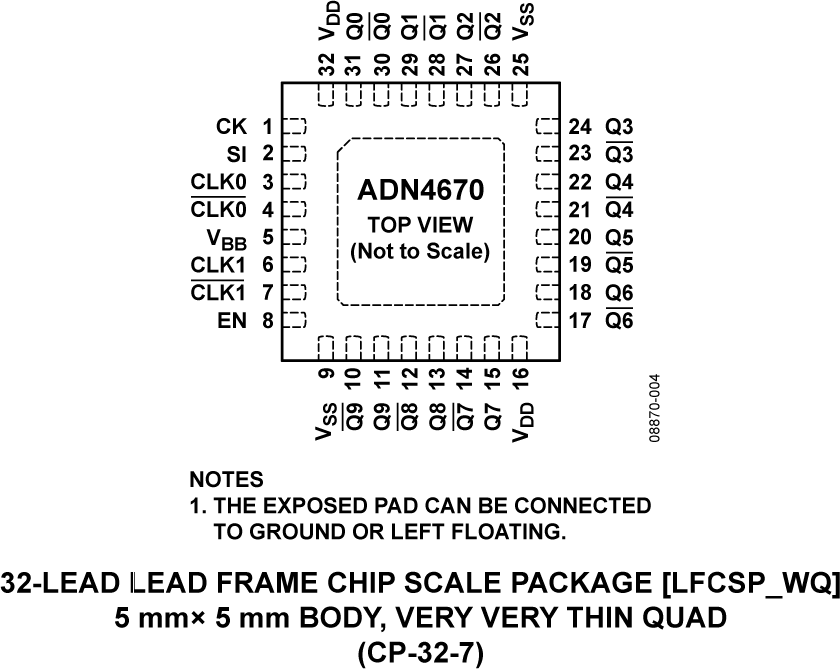

- 提供32引脚LFCSP封装
- 工业温度范围：−40℃至+85℃

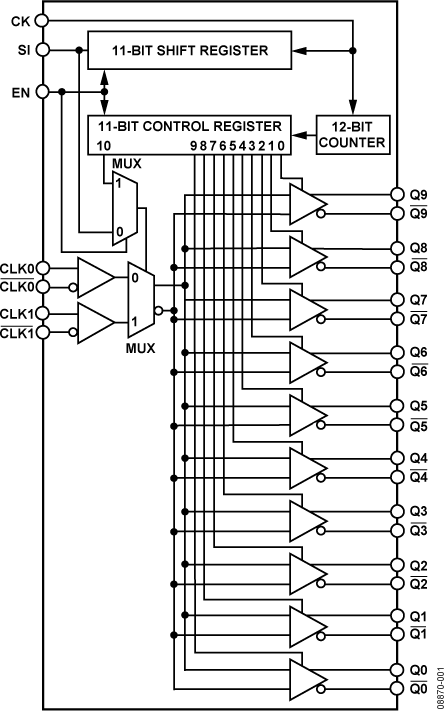

ADN4670是一款低压差分信号(LVDS)时钟驱动器，可以将一路差分时钟输入信号扩展为十路差分时钟输出。这款器件可以通过简单的串行接口进行编程，以便选择两路时钟输入之一(CLK0/CLK0 或CLK1/CLK1) ，以及使能或禁用（三态）任何一路差分输出(Q0/Q0至Q9/Q9) 。ADN4670设计用于50 Ω传输线路环境。
当使能输入EN为高电平时，可以通过将11个数据位输入移位寄存器中来实现对器件的编程。前10位决定哪些输出使能（0 = 禁用，1 = 使能），第11位选择时钟输入（0 = CLK0，1 = CLK1）。第12个时钟脉冲将数据从移位寄存器传输到控制寄存器。
ADN4670的额定温度范围为工业温度范围，提供32引脚LFCSP封装。
应用
- 时钟分配网络
参考资料
数据手册 1
应用笔记 3
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADN4670BCPZ | 32-Lead LFCSP (5mm x 5mm w/ EP) | ||
| ADN4670BCPZ-REEL7 | 32-Lead LFCSP (5mm x 5mm w/ EP) | ||
| ADN4670BSTZ | 32-Lead LQFP (7mm x 7mm) | ||
| ADN4670BSTZ-REEL7 | 32-Lead LQFP (7mm x 7mm) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
8月 6, 2014 - 13_0230 Assembly and Test Transfer of Select 3.5x3.5, 4x3, 4x4, and 5x5mm LFCSP Products to STATS ChipPAC China |
||
| ADN4670BCPZ | 量产 | |
| ADN4670BCPZ-REEL7 | 量产 | |
|
10月 18, 2016 - 16_0034 Assembly Relocation of Select LQFP,LQFP_EP,MQFP,TQFP,TQFP_EP Products to Stats ChipPAC China Jiangyin |
||
| ADN4670BSTZ | 量产 | |
| ADN4670BSTZ-REEL7 | 量产 | |
