ADP5587
官方正品、现货发售、一片起订，人民币结算系统、国内顺丰速递
ADI 中国在线商城让您实现无忧订购！
ADP5587
量产移动 I/O 扩展器和 QWERTY 键盘控制器
- 产品模型
- 3
Viewing:
产品详情
- 18-GPIO 端口扩展器或 10 × 8 键盘矩阵
- GPIO 可配置为 GPI、GPO 和键盘行或列
- 具有自动递增功能的 I2C 接口
- 1.65 V 至 3.6 V 工作电压
- 键盘锁功能
- 开漏中断输出
- 按键按下和按键松开中断
- 支持电平可编程性的 GPI 中断
- 可编程的上拉电阻
- 带有溢出中断的按键事件计数器
- 在复位线路和 GPI 上具有 275 μs 去抖动
- 1 μA 的典型空闲电流
- 55 μA 的典型轮询电流
- 4 mm × 4 mm LFCSP 封装
- 间距为 0.4 mm 的小型 2 mm x 2 mm WLCSP 封装
- LFCSP 封装可使用多个 I2C 地址，允许在同一总线上有多个端口扩展器
ADP5587 是一款 I/O 端口扩展器和键盘矩阵，适用于需要大型键盘矩阵和扩展 I/O 线路的 QWERTY 型电话。I/O 扩展器 IC 可以在移动平台中解决主处理器 GPIO 数量有限的问题。
ADP5587 采用 2 mm × 2 mm 小型封装，具有足够的能力处理所有按键扫描和解码工作，并通过 I2C 接口和中断来标记处理器的按键按下和松开操作。ADP5587 使主微处理器无需监控键盘，从而将电流消耗降至较低，并增加了处理器带宽。ADP5587 还配有缓冲器/FIFO 和按键事件计数器，借助溢出换行和中断功能，可处理和跟踪多达 10 个未处理的按键或 GPI 事件。
ADP5587 具有键盘锁功能，可以选择在按键按下和松开时触发或不触发中断。与主处理器的所有通信均使用一条中断线路和两条与 I2C 兼容的接口线路完成。ADP5587 可配置为最多 8 行 × 10 列的键盘矩阵（最多 80 个按键）。
当 ADP5587 用于较小的键盘矩阵时，可以将未使用的行和列引脚重新配置为通用输入或输出。R0 至 R7 表示矩阵的行引脚，而 C0 至 C9 表示列引脚。上电时，所有行和列均默认为 GPI，并且必须将它们编程为键盘矩阵的一部分或编程为 GPO。
LFCSP 封装提供了两个 I2C 地址选项，旨在减少端口争用几率，并允许最多两个 ADP5587 IC 在同一 I2C 总线上运行（请参阅订购指南）。
应用
- 专为需要大型键盘矩阵的 QWERTY 型电话而设计的键盘和 I/O 端口扩展器
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

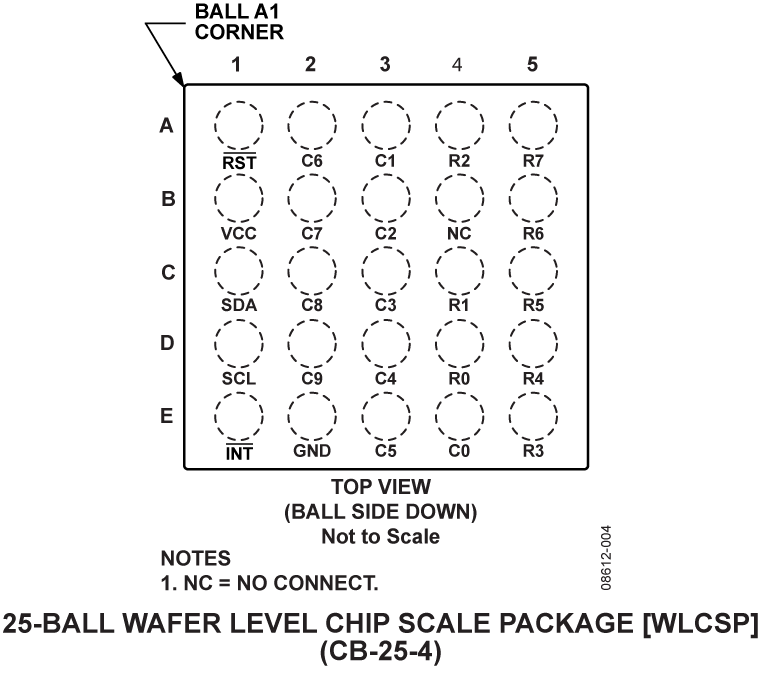

| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADP5587ACBZ-R7 | 25 Ball WLCSP (1.97X1.97) | ||
| ADP5587ACPZ-1-R7 | 24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP) | ||
