DS21349

不推荐用于新设计

3.3V、T1/J1线路接口单元

数据手册 (Rev. 3)

产品模型: 1

Viewing:

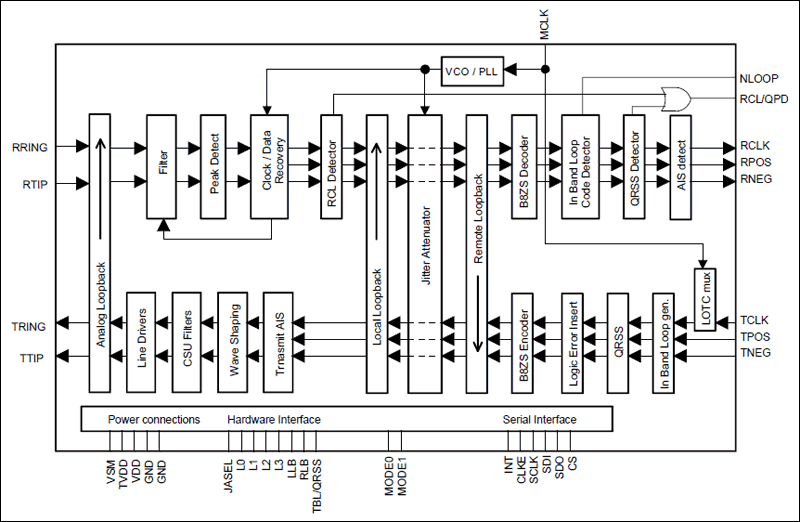

产品详情

完全集成的线路集成单元(LIU)
引脚兼容于LevelOne LXT362
既支持远程也支持短程功能
无晶振抖动抑制器
抖动抑制器可通过编程应用于接收或发送通道
符合ANSI T1.102, T1.403, T1.408以及AT&T 62411
有效接收灵敏度为0dB至-36dB，允许器件使用在长达6k英尺的0.63mm (22AWG)电路上
支持五种短程中继线路补偿设置
0dB至-22.5dB的四种CSU滤波器
发送/接收性能监视器，具有驱动失效，监测器开路和信号丢失检测输出
双极性或NRZ接口
可编程B8ZS编码/解码
QRSS发生器/检测器
本地、远端和模拟环回
产生并检测带内上环与下环代码
通过串行接口访问控制寄存器

参考资料

数据手册 2

DS21349: 3.3V T1/J1 Line Interface Unit Data Sheet (Rev.3) 01/23/2006

DS21349: 3.3V、T1/J1线路接口单元 Data Sheet 01/01/1900

可靠性数据 1

DS21349 Reliability Data 01/12/2023

应用笔记 2

Using RCLK in a BITS/SSU Application 02/04/2002

T1/E1 Network Interface Design 11/27/2001

技术文章 1

T1/E1 and T3/E3 Transformer Selection Guide 10/15/2001

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
DS21349Q+	Plastic Leaded Chip Carrier	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
Interface Transceivers & Isolators 5
DS2149	不推荐用于新设计	5V、T1/J1线路接口单元
DS21348	不推荐用于新设计	3.3V、E1/T1/J1线路接口
DS2148	不推荐用于新设计	5V、E1/T1/J1线路接口
DS21Q48		5V、E1/T1/J1线路接口

3.3V、E1/T1/J1线路接口

评估套件

T1/J1线路接口单元开发板

立即购买更多内容

特性和优点

PLCC 28引脚插座，可以对多个器件进行评估
Bantam和RJ48连接器，变压器，和LIU无源终端元件
两个独立可控的TTIP与TRING发送通道，便于评估多个变压器
设备侧连接器便于连接外部数据源/宿或外部远端环回
板上T1晶振
为软件模式访问提供板上8051微处理器
通过连接器可连接至CS、SCLK、SDI与SDO，以便固件开发
VCC引脚和IO引脚具有可控的5V和3.3V电源，以便支持DS2149和DS21349 LIU

产品详情

DS2149DK/DS21349DK是用于DS2149和DS21349 T1/J1线路接口单元(LIU)的一款完全集成的设计套件。它包含所有必要的电路，以便评估所有操作模式下该器件性能，包括硬件与软件模式。

T1/J1线路接口单元开发板

立即购买更多内容

特性和优点

PLCC 28引脚插座，可以对多个器件进行评估
Bantam和RJ48连接器，变压器，和LIU无源终端元件
两个独立可控的TTIP与TRING发送通道，便于评估多个变压器
设备侧连接器便于连接外部数据源/宿或外部远端环回
板上T1晶振
为软件模式访问提供板上8051微处理器
通过连接器可连接至CS、SCLK、SDI与SDO，以便固件开发
VCC引脚和IO引脚具有可控的5V和3.3V电源，以便支持DS2149和DS21349 LIU

产品详情

DS2149DK/DS21349DK是用于DS2149和DS21349 T1/J1线路接口单元(LIU)的一款完全集成的设计套件。它包含所有必要的电路，以便评估所有操作模式下该器件性能，包括硬件与软件模式。
