DS21448

不推荐用于新设计

3.3V、E1/T1/J1四线路接口

3.3V E1/T1/J1、4端口线路接口单元，用于短程或长程通信系统

Viewing:

产品详情

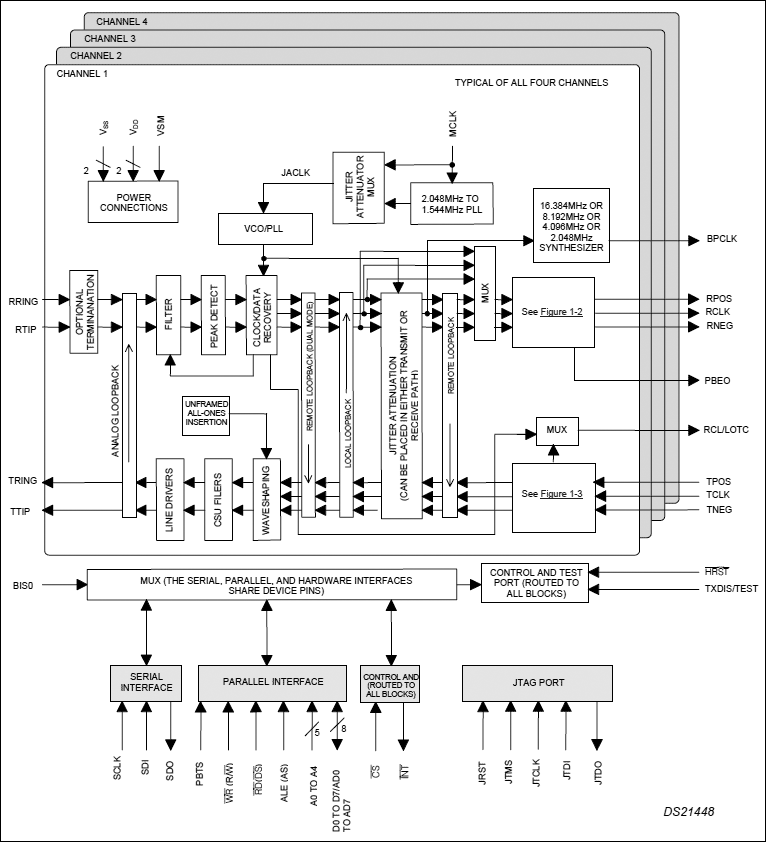

四个完整的E1、T1或J1 LIU
支持长距离与短距离主干线
内部软件可选接收侧终端，以用于75Ω/100Ω/120Ω
3.3V电源供电
32位或128位晶体抖动衰减器，在E1与T1应用中仅需一个2.048MHz MCLK，在T1应用中也可以选择采用1.544MHz MCLK
对于E1，产生有或没有回波损耗的线路补偿，对于T1，产生DSX-1与CSU线路补偿
AMI、HDB3与B8ZS编码/解码
16.384MHz、8.192MHz、4.096MHz或2.048MHz时钟输出合成自恢复时钟
接收器可编程监视器模式
环回和PRBS码型产生/检测具有接收误码输出
产生/检测带内环路码，1至16位，包括CSU环路码
具有可选硬件模式的8位并行或串行接口
复用或非复用的并行总线支持Intel或Motorola模式
检测/产生蓝色(AIS)告警
Tx/Rx数据I/O采用NRZ/双极型接口
发送器开路检测
接收载波丢失(RCL)指示(G.775)
TTIP与TRING具有高阻态
50mA_RMS发送电流限制器
JTAG边界扫描测试端口符合IEEE 1149.1
满足最新的E1与T1规范，包括ANSI.403-1999, ANSI T1.408, AT&T TR 62411, ITU G.703, G.704, G.706, G.736, G.775, G.823, I.431, O.151, O.161, ETSI ETS 300 166, JTG.703, JTI.431, TBR12, TBR13与CTR4

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
DS21448G+	Thermally Enhance Plastic Ball-Grid Array	Material Declaration Reliablity Data	Ultra Librarian SamacSys
DS21448L+	Low Quad Flatpack	Material Declaration Reliablity Data	Ultra Librarian SamacSys
DS21448LN+	Low Quad Flatpack	Material Declaration Reliablity Data	Ultra Librarian SamacSys
DS21448N	Thermally Enhance Plastic Ball-Grid Array	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册
