DS3112

TEMPE T3/E3复用器、3.3V T3/E3成帧器及M13/E13/G.747复用器

数据手册 (Rev. 4)
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 五种工作模式
    • M13复用(28路T1至DS3)
    • E13复用(16路E1至E3)
    • G.747复用(21路E1至DS3)
    • 非信道化DS3成帧
    • 非信道化E3成帧
  • M13或C位奇偶DS3成帧
  • G.751 E3成帧
  • 告警产生与检测
  • 带256字节FIFO的HDLC控制器
  • FEAC控制器
  • BERT (误码率测试器)
  • 两个T1/E1上/下路端口
  • 27 x 27mm 256引线BGA封装
DS3112
TEMPE T3/E3复用器、3.3V T3/E3成帧器及M13/E13/G.747复用器

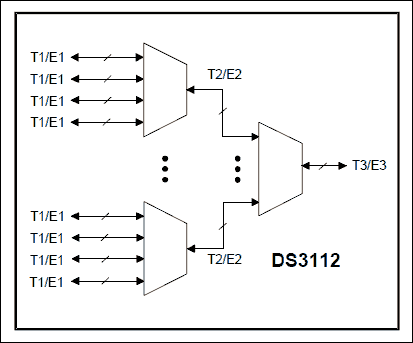

DS3112：功能框图
