LTC2873

量产

具可通断终端的单总线 RS485 / RS232 多协议收发器

数据手册 (Rev. B)
产品模型
6
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 一个 RS485 或一个 RS232 收发器
  • 3V 至 5.5V 电源电压
  • 高达 20Mbps RS485
  • 转换控制型 RS232 操作：
    • 可选的 1Mbps 或 250kbps
  • 可自动选择集成型 RS485 (120Ω) 和 RS232 (5kΩ) 终端电阻器
  • 高 ESD：±26kV HBM
  • 逻辑环回模式
  • 1.7V 至 5.5V 逻辑接口
  • 支持多达 256 个 RS485 节点
  • 全面防故障的 RS485 接收器消除了 UART 锁定
  • 可提供 H 级 (–40ºC 至 125ºC)
  • 采用 24 引脚 4mm x 5mm QFN 封装
LTC2873
具可通断终端的单总线 RS485 / RS232 多协议收发器

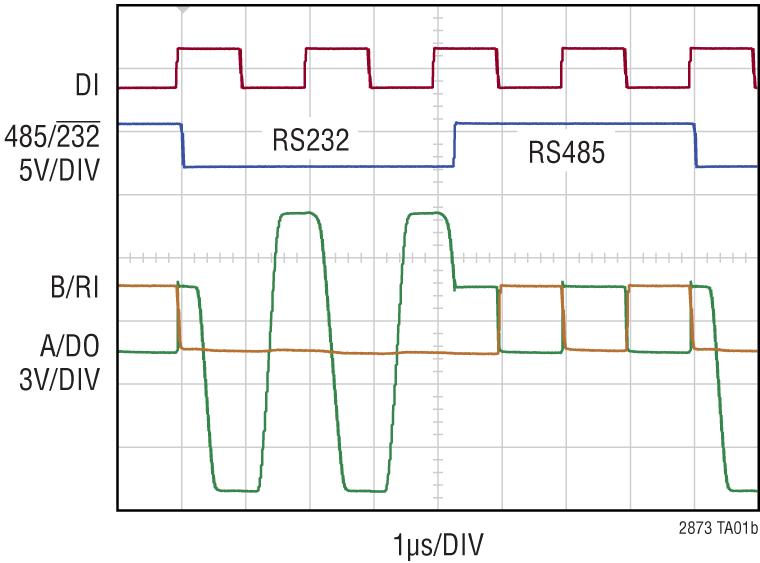

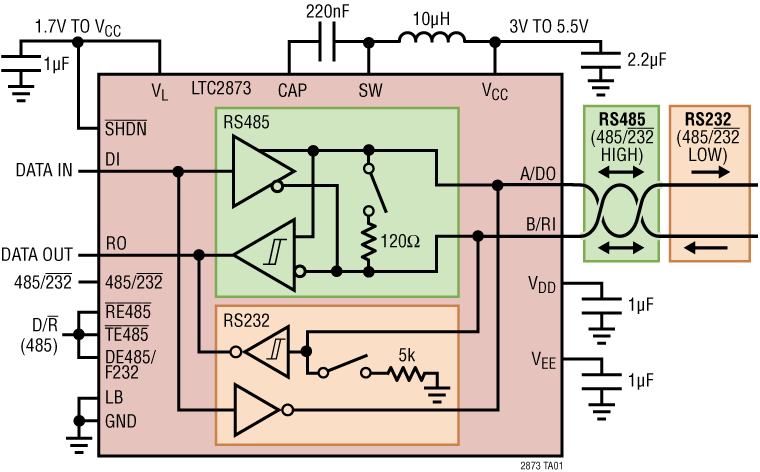

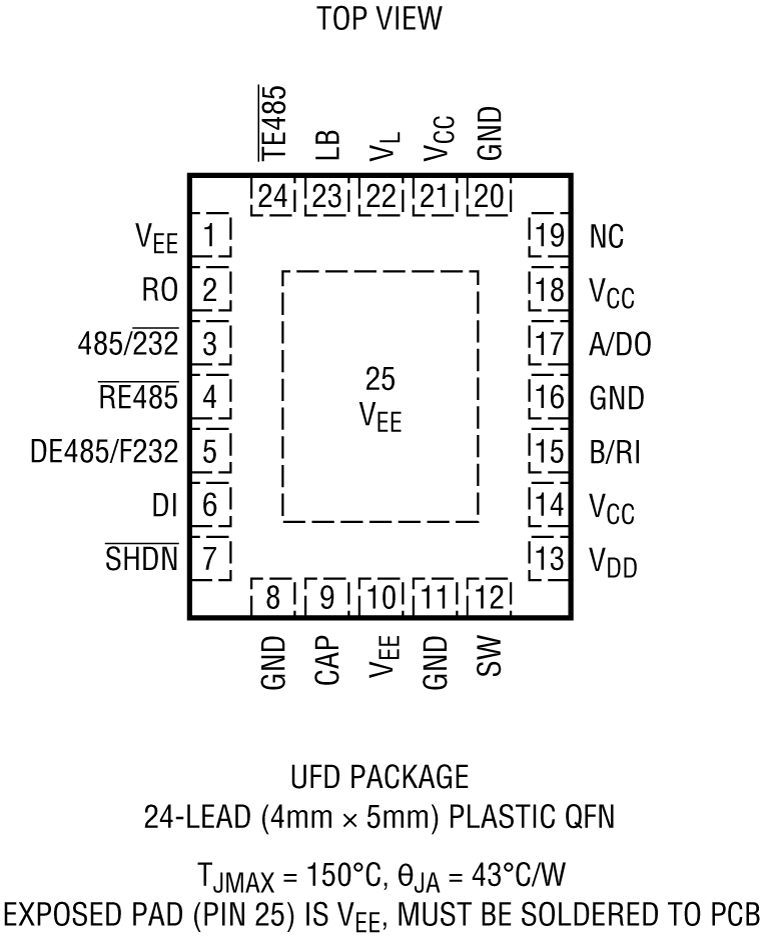

LTC2873 Application Circuit LTC2873 Pin Configuration LTC2873 Performance Graph
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

硬件生态系统

部分模型 产品周期 描述
Interface Transceivers & Isolators 3
LTC2872
量产 具集成型终端的 RS232 / RS485 双通道多协议收发器
LTC2870
量产 具集成型终端的 RS232 / RS485 多协议收发器
LTC2871
量产 具集成型终端的 RS232 / RS485 多协议收发器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

Linduino 1

IBIS 模型 1

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
schematic 6

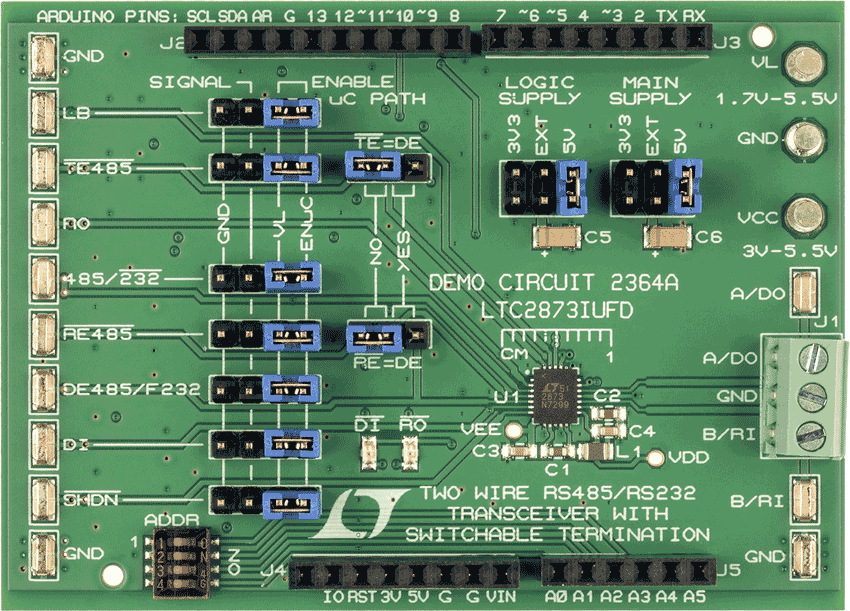

DC2364A

LTC2873 Demo Board | Single Bus RS232/RS485 Multiprotocol Transceiver with Integrated Termination (Shared I/O) (DC2026 Optional)

立即购买 更多内容

产品详情

演示电路 2364A 显示集成端接功能的 LTC2873 RS232/RS485 多协议收发器。DC2364A 用作独立评估平台或可用作集成 Linduino® 或 Arduino 微控制器板的扩展板，以实现 LTC2873 的快速、多功能评估。


DC2026 可选（非必需）。
DC2364A
LTC2873 Demo Board | Single Bus RS232/RS485 Multiprotocol Transceiver with Integrated Termination (Shared I/O) (DC2026 Optional)

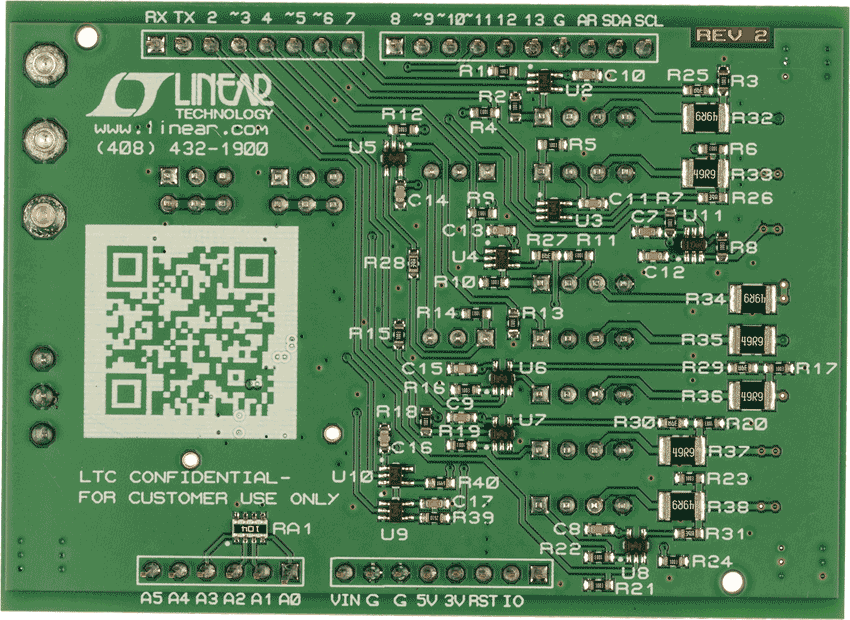

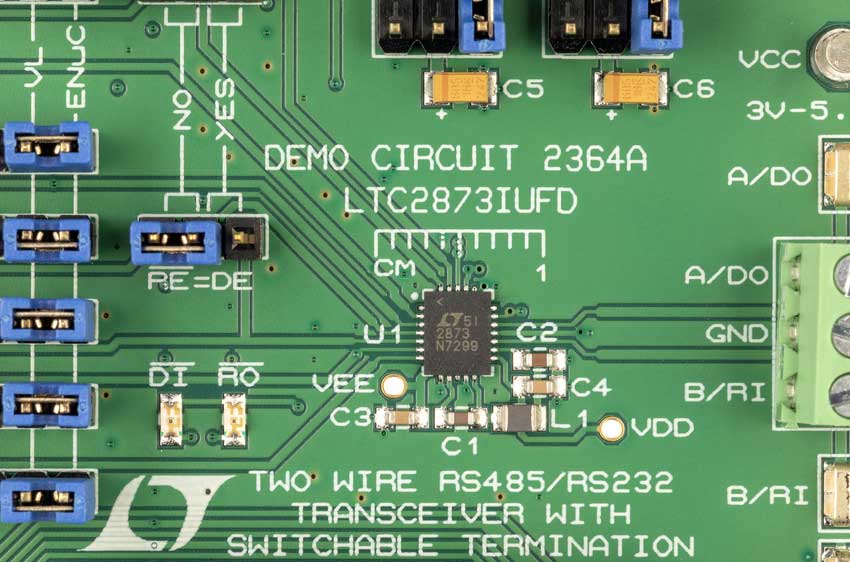

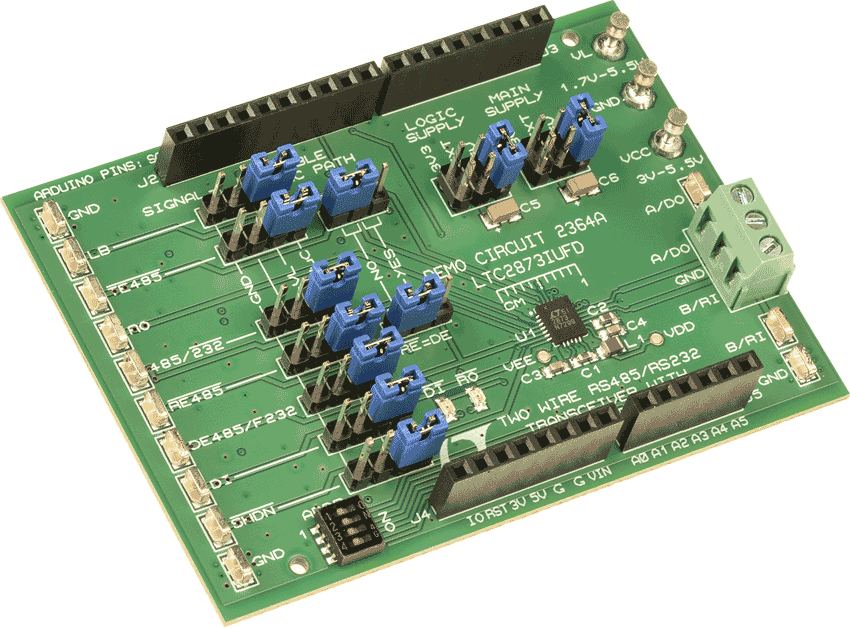

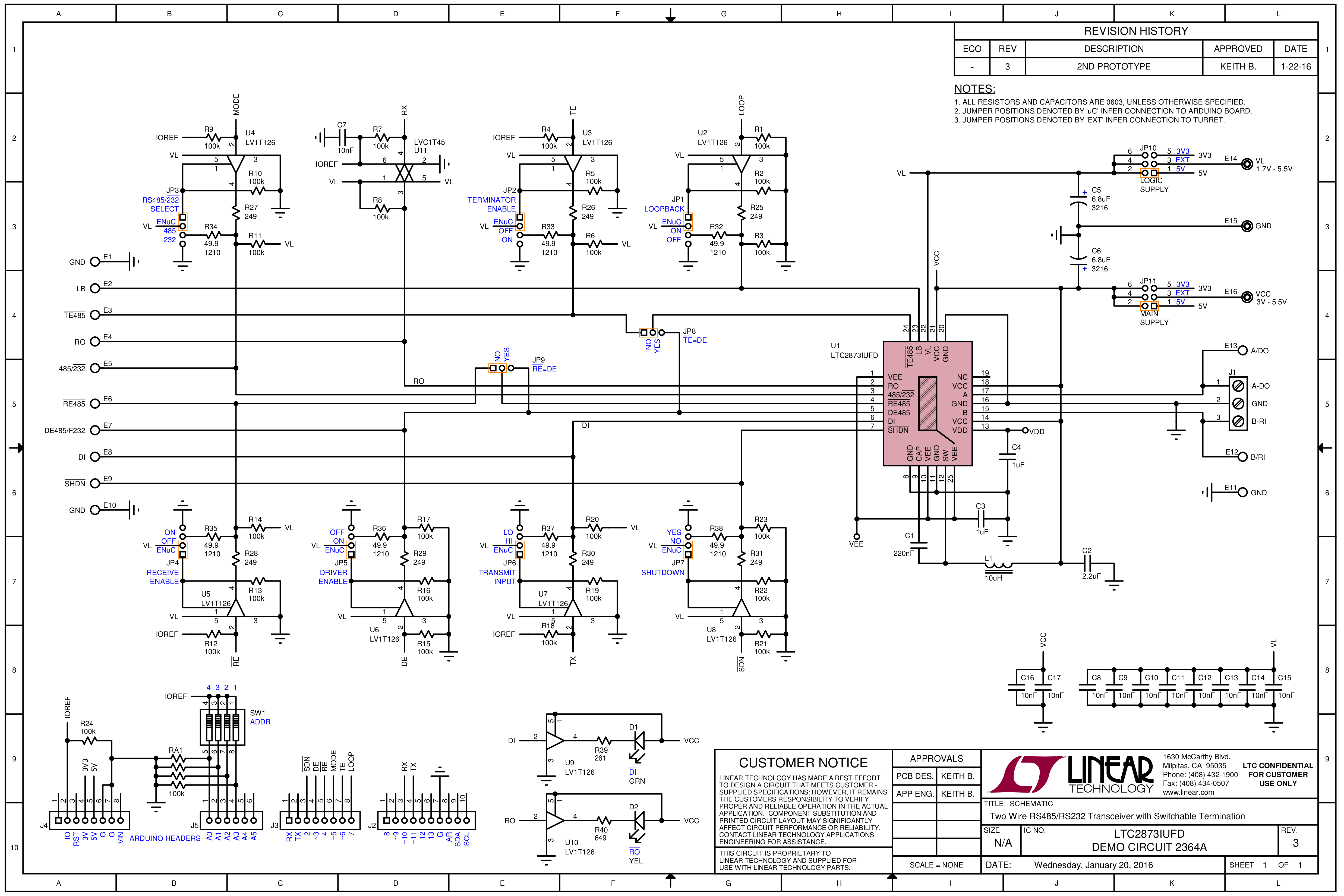

DC2364A Demo Board DC2364A Demo Board DC2364A Demo Board DC2364A Demo Board DC2364A Demo Board DC2364A - Schematic
