LTC5594

推荐新设计使用

集成宽带IF放大器的300MHz至9GHz高线性度I/Q解调器

数据手册 (Rev. A) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 真正的零 IF 解调
  • 宽带输入匹配范围从 500MHz 至 9GHz
  • 宽的 IF 带宽：DC 至 1GHz (1dB 平坦度)
  • 37dB 镜频抑制，可调至 60dB
  • 高的总 OIP3：在 5.8GHz 为 37dBm
  • 58dBm OIP2 (在 5.8GHz)，可调至 65dBm
  • 最大功率转换增益：9.2dB (在 5.8GHz)
  • 具片内变压器的单端 RF 输入
  • 用户可调的 DC 零点偏移
  • 串行接口
  • IF 放大器增益可调 (分 8 级)
  • IF 放大器停机 / 启用
  • 低功率停机模式
  • 工作温度范围 (TC)：–40°C 至 105°C
  • 32 引脚 5mm x 5mm QFN 封装
LTC5594
集成宽带IF放大器的300MHz至9GHz高线性度I/Q解调器

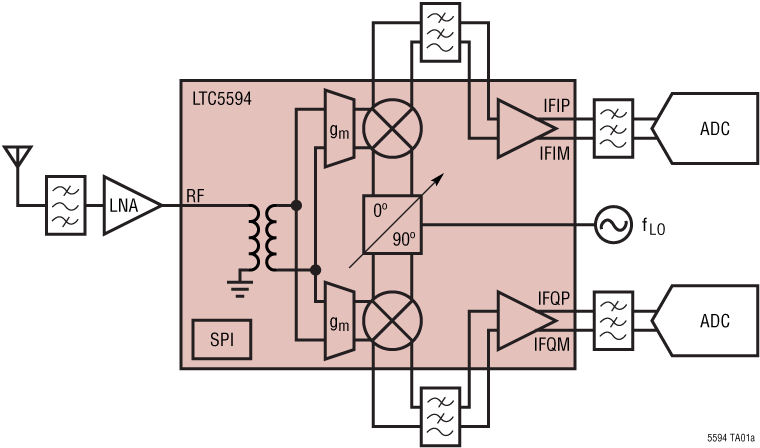

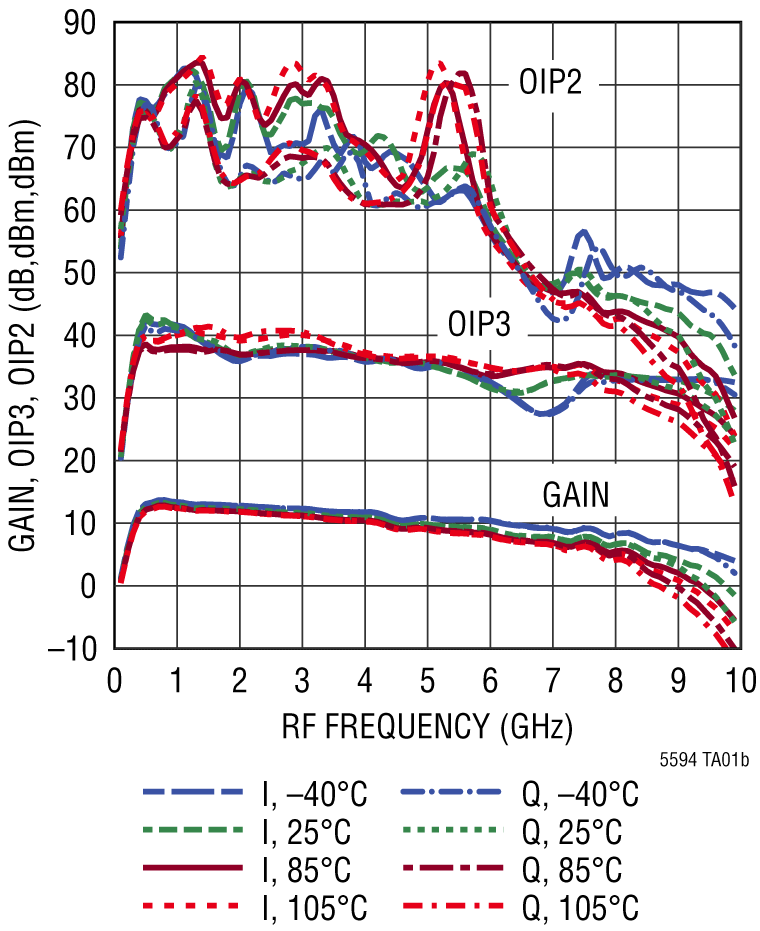

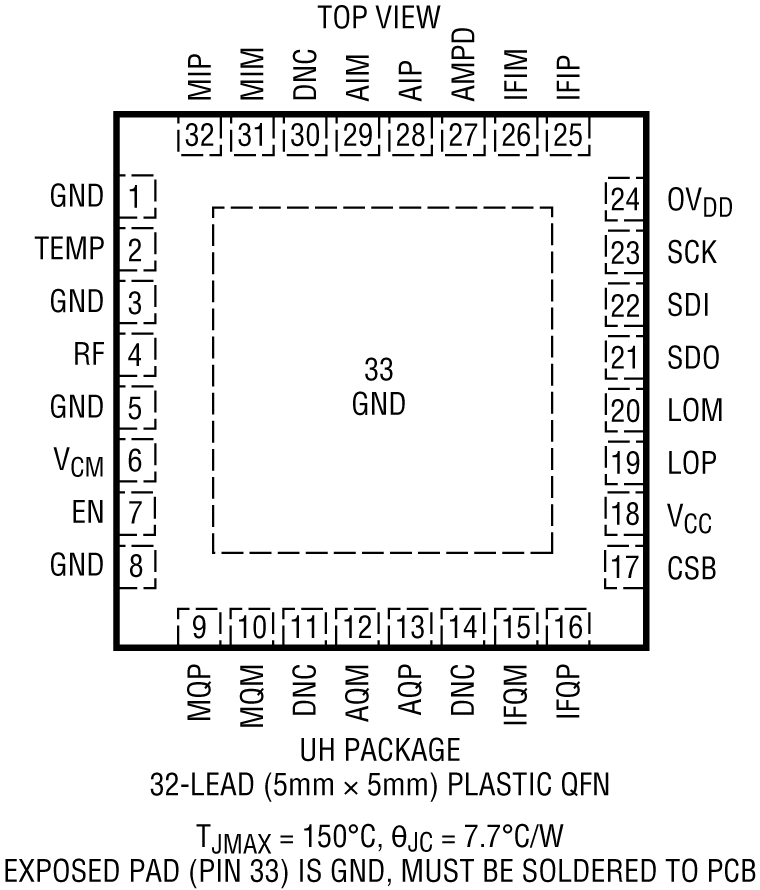

LTC5594 Application Circuit LTC5594 Performance Graph LTC5594 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

打开工具

评估套件

eval board
schematic 1
DC2645A

具有宽带 IF 放大器的 LTC5594 l 300MHz 到 9GHz I/Q 解调器

立即购买 更多内容

产品详情

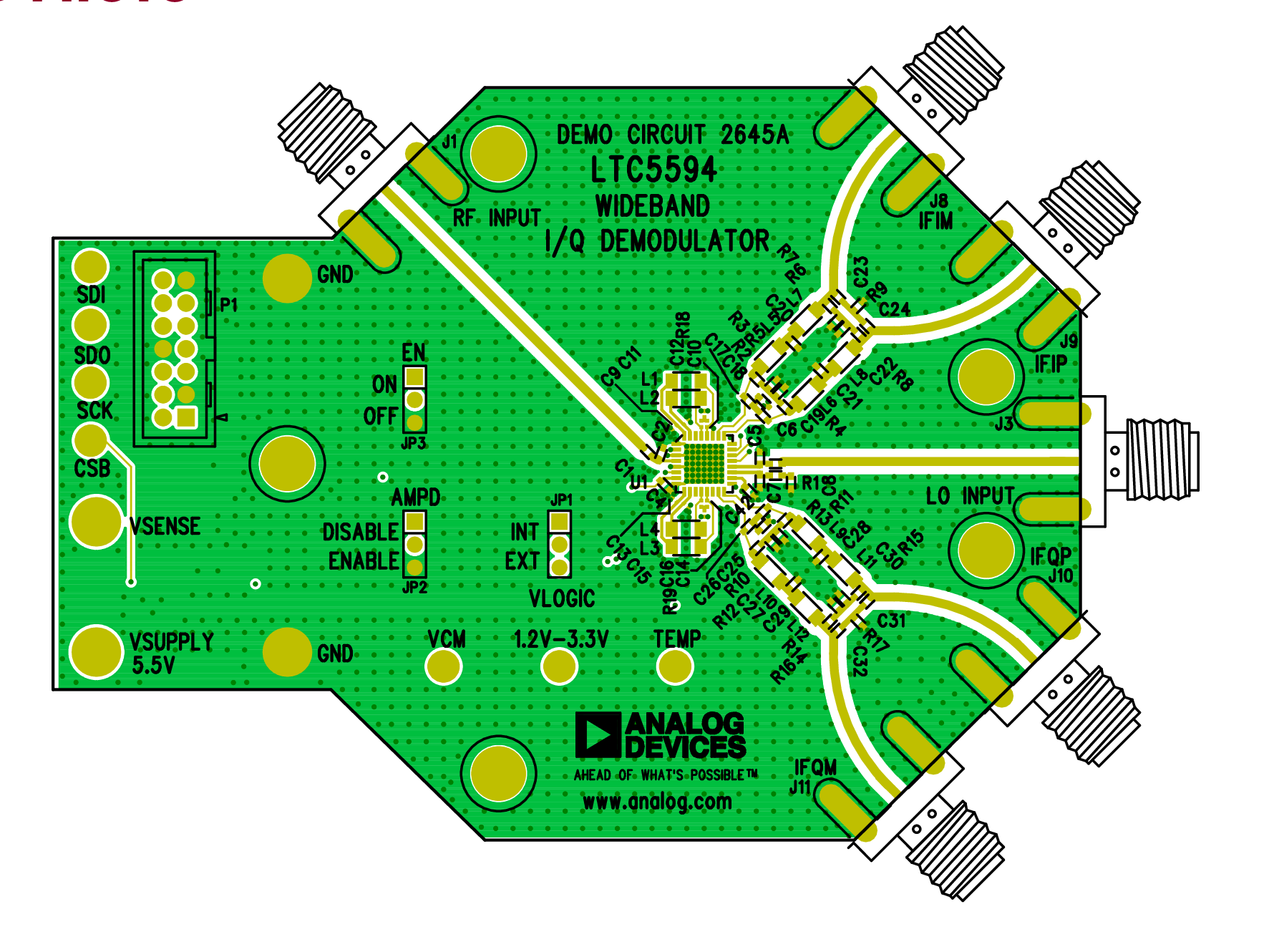

演示电路 2645A 展示了具有宽带 IF 放大器的 LTC5594 300MHz 到 9GHz 高线性度 I/Q 解调器。需要使用 USB 串行控制器 DC590B 来控制和配置 LTC5594，以便对其进行评估。





DC2645A
具有宽带 IF 放大器的 LTC5594 l 300MHz 到 9GHz I/Q 解调器
DC2645A
