MAX14906
MAX14906
量产四通道工业数字输出、数字输入
可靠、紧凑、完全可配置的多通道DIO,具有SafeDemagTM功能
- 产品模型
- 2
Viewing:
产品详情
- 每通道可配置能力支持广泛的应用
- 数字输出:高端(HS)开关或推挽(PP)驱动器
- 数字输入:可通过软件选择1型和3型,或2型
- 限流值可设置范围:130mA至1.2A
- 串行(SPI)或使用引脚直接操作
- 独立通道供电
- 提供内置诊断功能,具有容错能力
- 每通道诊断
- 集成电源电压监控和短接VDD检测
- 开路/开路负载检测
- 热关断保护
- 看门狗定时器
- 5位CRC码生成和检查用于SPI错误检测
- 高集成度减少BOM数量和PCB空间
- 集成LDO与5V逻辑器件兼容
- 内部有源箝位用于快速关断感性负载
- DO和DI传播延迟分别为0.6μs(典型值)和1μs(典型值)
- 可寻址SPI
- 7mm x 7mm TQFN封装
- 降低功耗和散热
- 高端开关提供低RDSON,120mΩ(典型值)
- 准确输出限流
- 准确的输入灌电流,1型和3型,或2型
- 稳定可靠的设计
- 工作电源电压范围:10V至40V,可承受65V
- SafeDemagTM 支持快速关断不受限制的电感
- ±16kV气隙放电ESD和±8kV接触放电ESD保护
- 具有±1kV浪涌耐受能力,VDD至GND之间使用TVS保护
- 工作温度范围为-40°C至+125°C

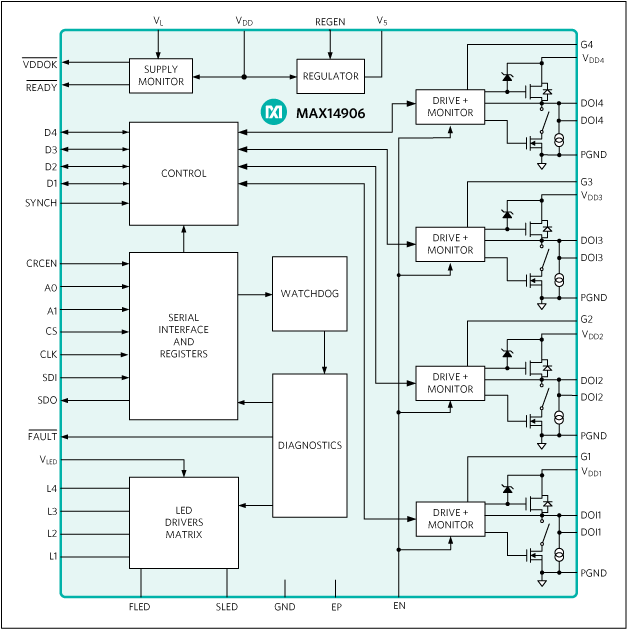

MAX14906为符合IEC 61131-2标准的四通道高速工业数字输出、数字输入器件,可按通道配置为高端(HS)开关、推挽(PP)驱动器或1型和3型数字输入,或2型数字输入。MAX14906可在高达40V的额定电源电压下工作,可承受65V。
通过使用2倍负载冲击电流选项,高端开关限流可设置为130mA至1.2A。高端驱动器在25°C环境温度下的导通电阻为120mΩ(典型值)。可选的推挽操作可实现电缆的高速驱动和负载电容的快速放电。针对数字输入操作,提供2.3mA(1型和3型)或7mA(2型)的灌电流。
SPI接口带有内置芯片寻址解码器,支持使用共享SPI通过通用片选低电平有效CS与多个MAX14906器件通信。SPI接口为全局和每个通道的配置和诊断提供了灵活性,包括电源过压和欠压检测、断路或开路检测、热过载和限流报告等。针对高速操作,可使用引脚直接监控和更改数字输入和输出状态,以提高系统速度和吞吐量。
当开关处于断开状态时,开路检测可监控开路/负载状况。LED驱动器可指示各通道故障、状态和电源欠压状况。内部有源箝位允许快速关断感性负载。集成的线对地和线对线浪涌保护仅要求VDD上有一个TVS。
MAX14906采用紧凑型48引脚7mm x 7mm QFN封装。
应用
- 工业数字输出和输入模块
- 可配置型数字输入/输出
- 电机控制
- PLC系统
- 分布式控制系统(DCS)
参考资料
数据手册 1
应用笔记 3
技术文章 2
视频 1
器件驱动器 3
解决方案设计及宣传手册 1
模拟对话 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
MAX14906ATM+ | 48-LFCSP-7X7X0.75 | ||
MAX14906ATM+T | 48-LFCSP-7X7X0.75 |
这是最新版本的数据手册
软件资源
Evaluation Software 0
工具及仿真模型
软件开发 2
IBIS 模型 1

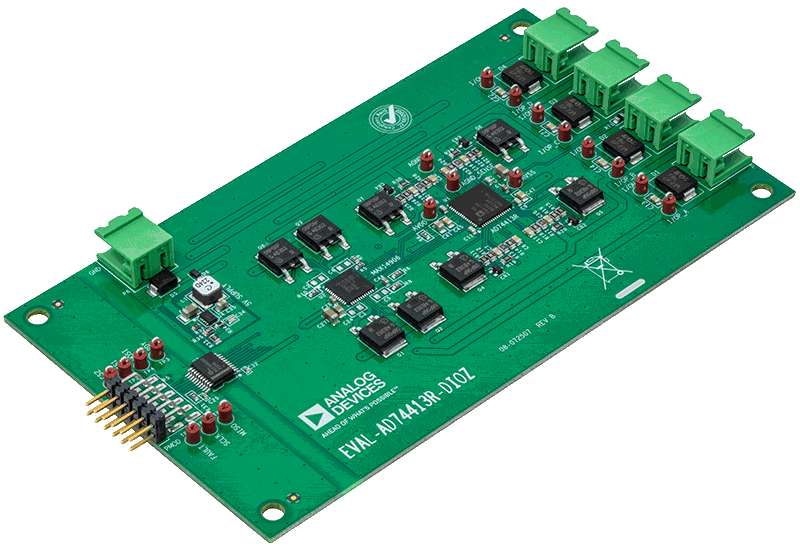

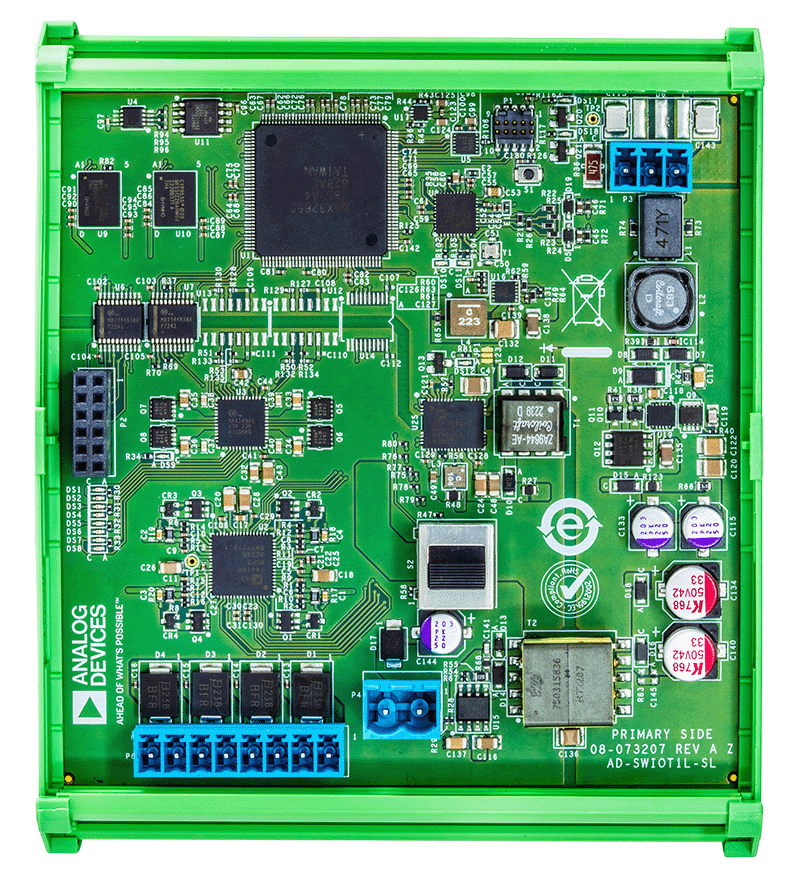

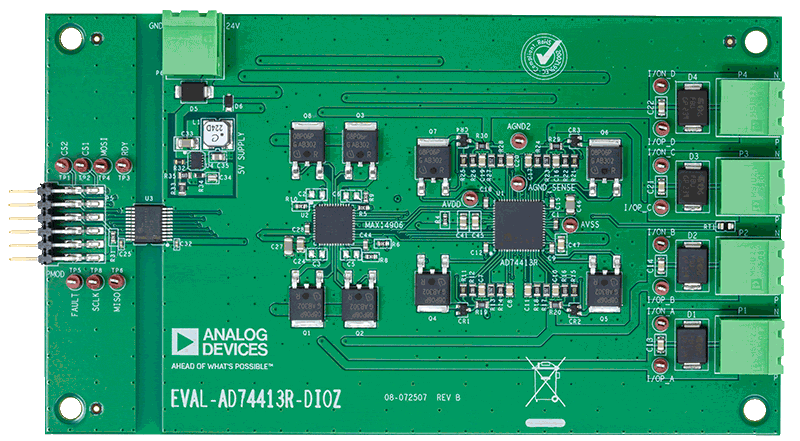

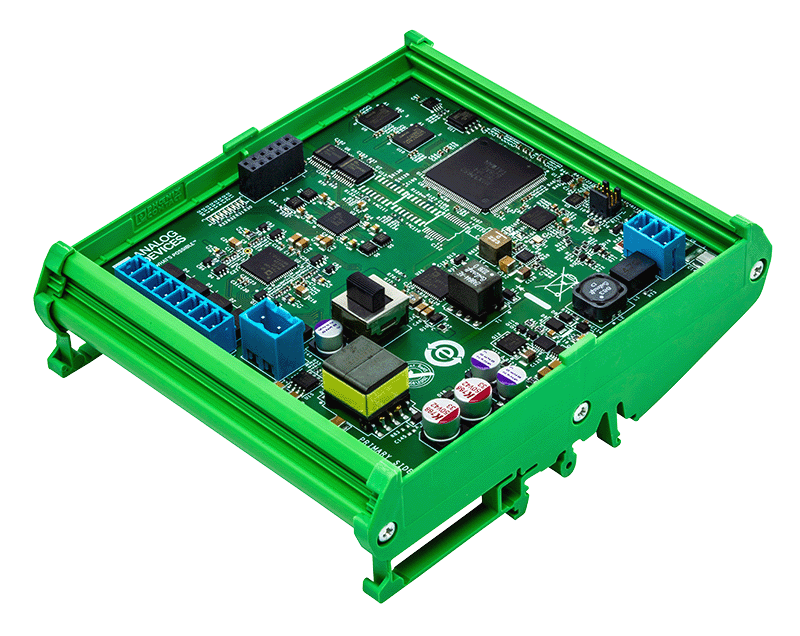

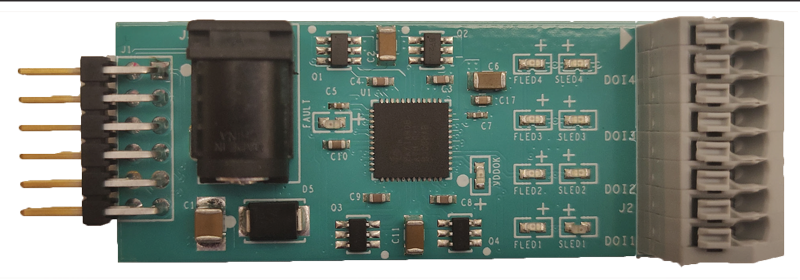

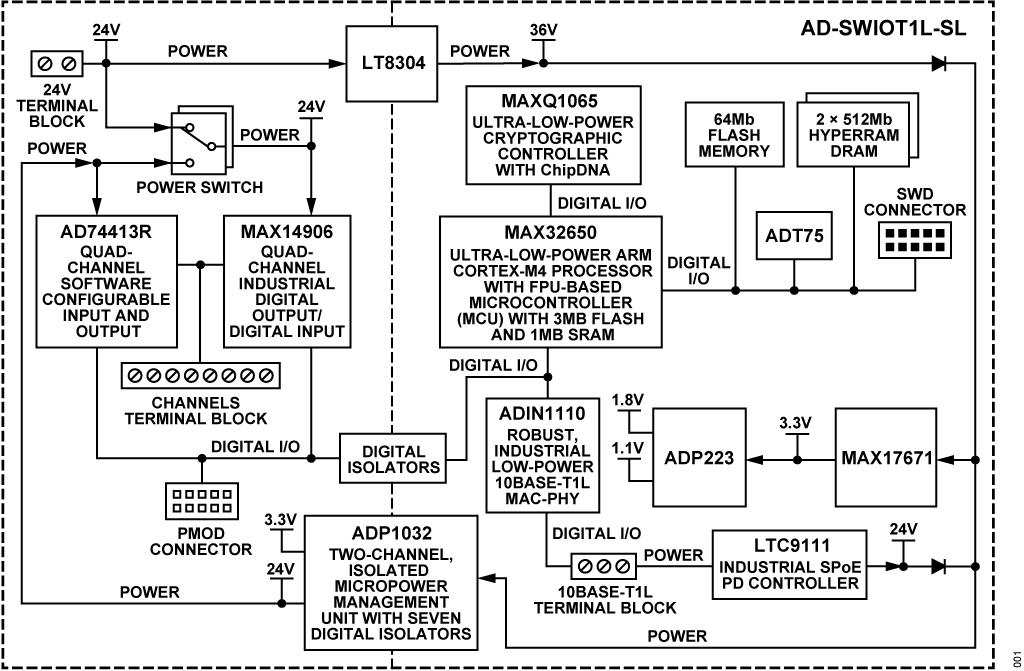

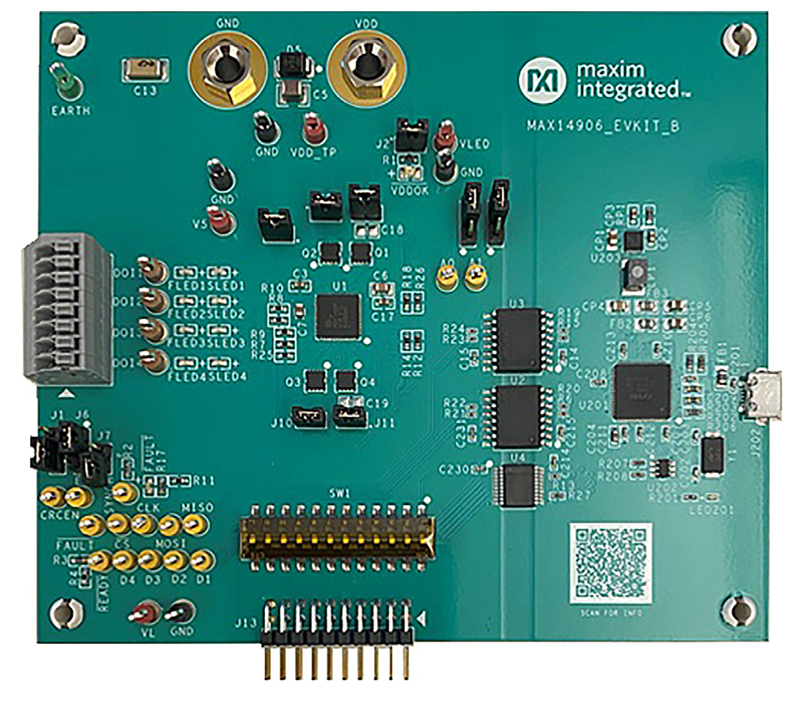

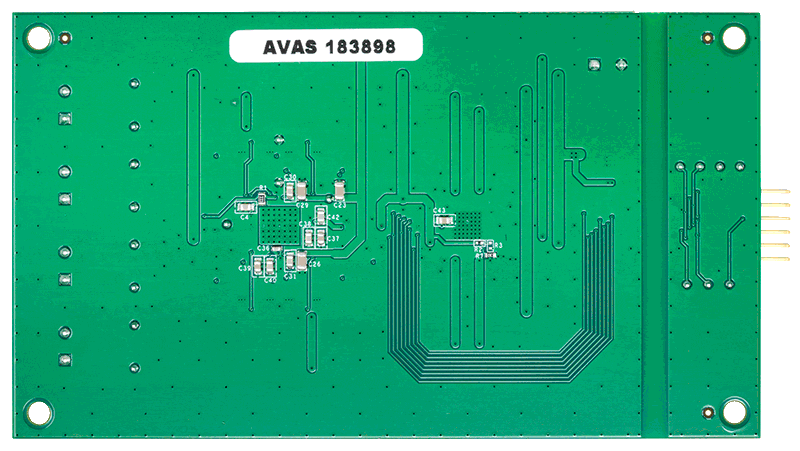

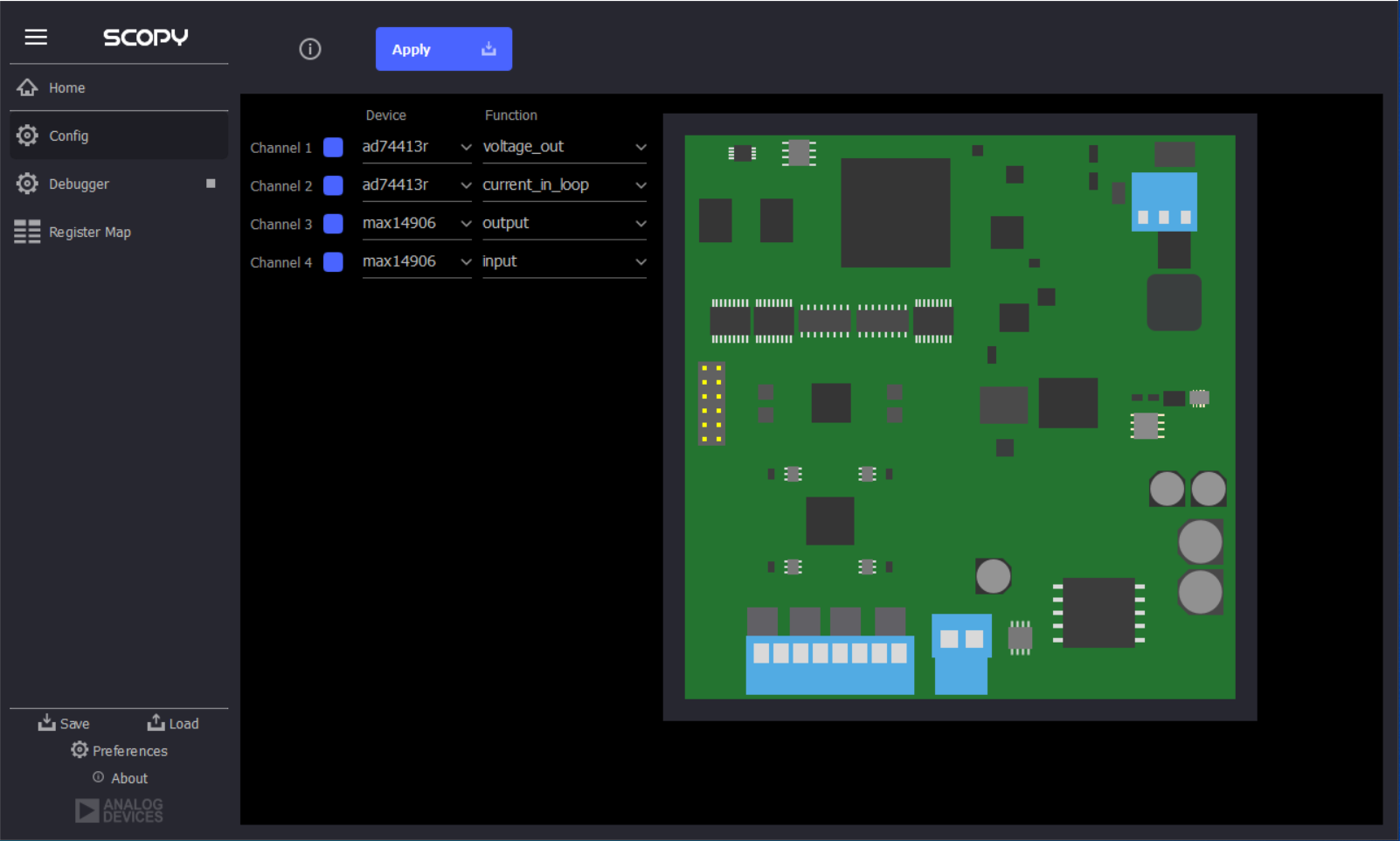

评估套件
