MAX96751
MAX96751
推荐新设计使用带 HDMI 2.0 输入的 GMSL2 串行器
- 产品模型
- 4
Viewing:
产品详情
- HDMI v1.4b/v2.0a 输入接口
- 3Gbps 或 6Gbps 前向链路速率
- 反向链路速率 187.5Mbps
- 通过单根线缆实现全双工功能
- 非常适合高清视频应用
- 每条链路高达 215MHz PCLK
- 双链路模式下高达 430MHz PCLK
- 使用低成本 50Ω 同轴线缆或 100Ω STP 线缆
- 正向和反向 I2S 或 7.1 TDM 音频
- 视频模式发生器提供快速链路验证
- 线路故障监测器检测串行 I/O 短接、接地、电池或开路
- ASIL 相关功能安全特性
- 符合 ASIL B 标准
- 控制通道数据 (I2C、UART、SPI、GPIO、音频) 的 16 位 CRC 保护
- 在检测到错误后，重新传输所有控制通道数据和音频数据
- 可选的 32 位视频行 CRC
- 可选的故障检测中断
- 视频水印生成
- 性能工具确保高链路裕度
- GMSL 链路上的连续自适应均衡
- 内置前向和反向通道 PRBS 发生器，用于串行 I/O 链路的 BER 测试
- 用于链路诊断的眼图监测器
- 用于设备配置和远程外设通信的并发控制通道
- 主和直通 I2C/UART、SPI 和隧道或寄存器可编程 GPIO
- 可设置的优先级
- 八个硬件可编程设备地址
- 最多 20 个可编程 GPIO
- 具有寄存器状态保留的睡眠模式
- 在 -40°C 至 +105°C 汽车级温度范围内工作
- 符合 AEC-Q100
- 带裸露焊盘的紧凑型 8mm x 8mm TQFN

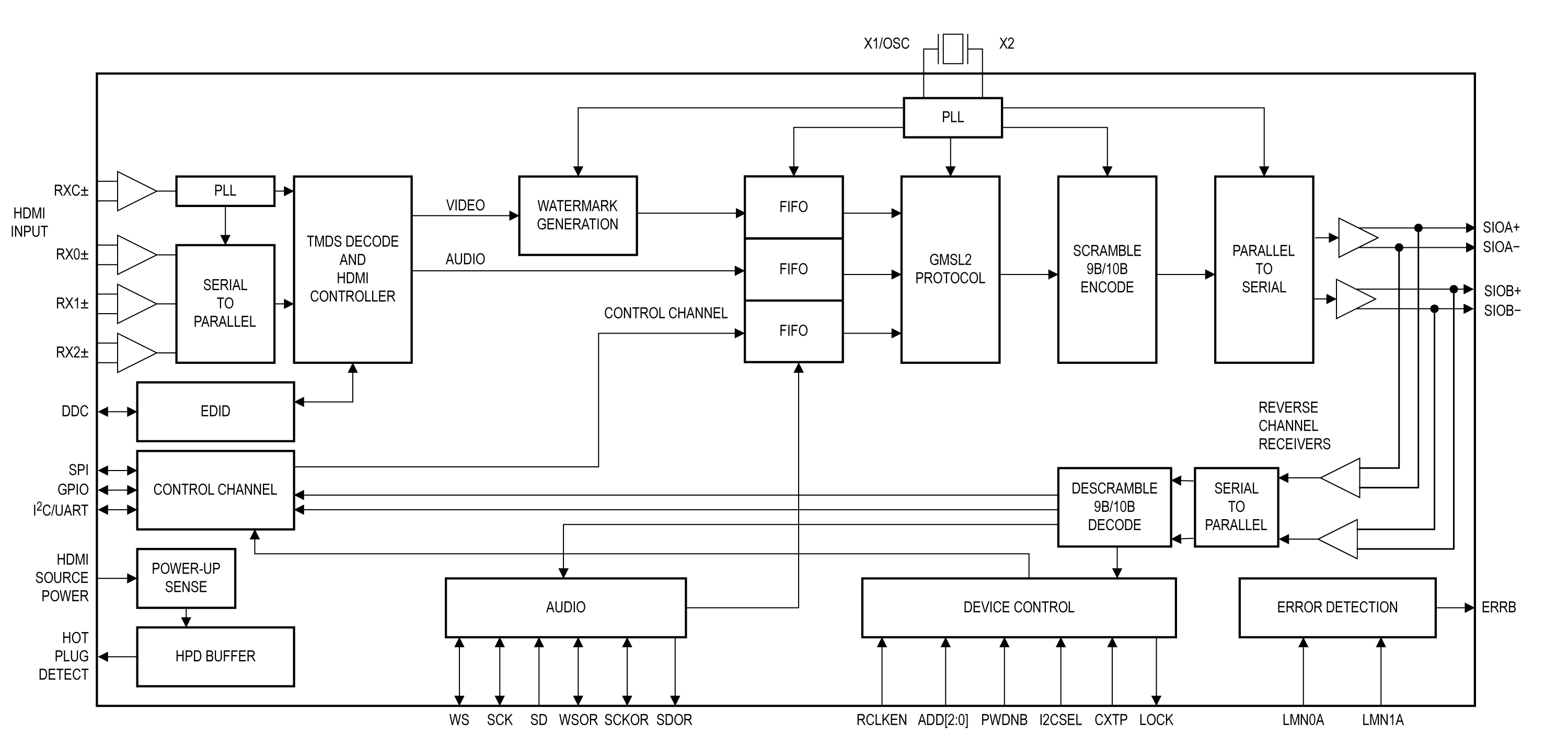

MAX96751 串行器将 HDMI® 转换为单或双 GMSL™ 串行协议。它还发送和接收侧信道和外围控制数据，实现全双工、单线的视频和双向数据传输。每条 GMSL2 链路前向以固定速率 3Gbps 或 6Gbps 运行，反向以固定速率 187.5Mbps 运行。
MAX96751 支持每条 GMSL2 链路上高达 215MHz PCLK 的 RGB888 视频。
对于支持双显示器的设计，请参阅详细说明中的支持双显示器的新设计部分以获取更多信息。
GMSL2 并发控制通道以 I2C 或 UART 模式运行。提供了两个额外的直通 I2C 或 UART 通道和一个直通 SPI 通道，用于外围设备控制。双向音频通道支持 I2S 立体声和时分复用 (TDM) 模式下最多 8 个通道。
数据可以通过符合 GMSL2 通道规范的低成本 50Ω 同轴电缆或 100Ω STP 电缆传输。联系工厂获取 GMSL2 通道规范文档。
应用
- 导航和触摸屏显示器
- 数字仪表盘和抬头显示器
- 后座和乘客信息娱乐显示屏
- 消费类 HDMI 端口应用
参考资料
数据手册 1
用户手册 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX96751GTN/V+ | 56-LFCSP-8X8X0.75 | ||
| MAX96751GTN/V+T | 56-LFCSP-8X8X0.75 | ||
| MAX96751GTN/VY+ | 56-LFCSP_SS-8X8X0.75 | ||
| MAX96751GTN/VY+T | 56-LFCSP_SS-8X8X0.75 |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
4月 10, 2020 - 1950 ASSEMBLY |
||
| MAX96751GTN/V+ | 量产 | |
| MAX96751GTN/V+T | 量产 | |
这是最新版本的数据手册
工具及仿真模型
IBIS 模型 1
评估套件

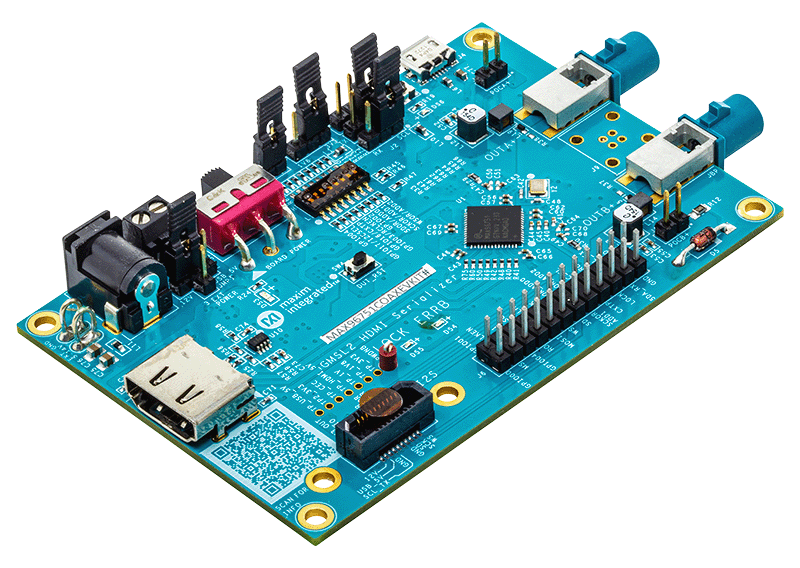

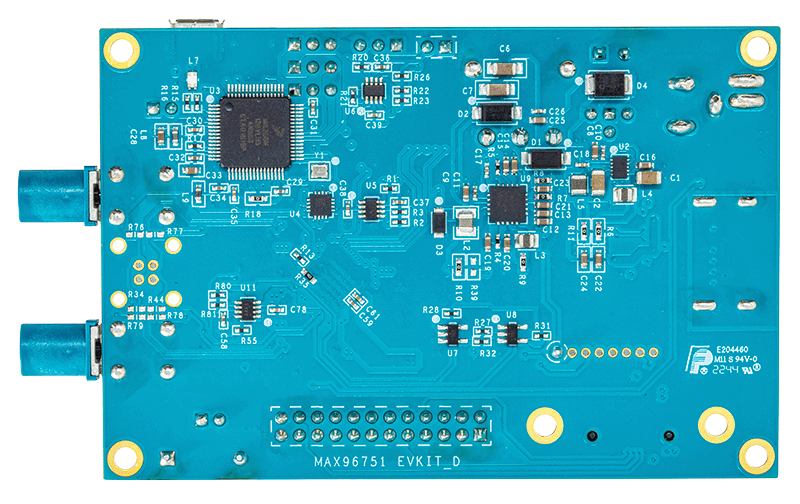

MAX96751EVKIT：MAX96751 评估套件
