MAX96792A

推荐新设计使用

Dual GMSL3/2 to CSI-2 Deserializer

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • Automotive Grade High-Speed Link
    • -18db at 3GHz (12Gbps) Maximum Insertion Loss
    • Auto Adapt for Changes in Channel Conditions
    • Operates -40°C to +105°C Ambient
  • Two MIPI CSI-2 v1.3 Output Ports
    • 2 x 4-Lane D-PHY v1.2 Rated at 2.5Gbps/Lane
    • 2 x 2-Lane C-PHY v1.0 Rated at 4.57Gbps/Lane
    • Supports 16 Virtual Channels
  • Dual GMSL3 Inputs
    • 12Gbps GMSL3 Forward-Link Rate
    • GMSL2 Backward-Compatible 6Gbps/3Gbps Link Rates
    • 187.5Mbps Reverse-Link Rate
  • Supports Tunneling and Pixel-Mode Video Transport
  • Bidirectional Control-Channel Supports
    • 11 Configurable GPIO
    • 1 x I2C/UART Port up to 1MHz
    • 2x Pass-Through Ports
      • Up to 2M Baud as UART
      • Up to 1Mbps as I2C
    • 1x SPI Port, up to 25MHz
  • Reduces BOM and Space Savings
    • 48-Pin 7mm x 7mm Side-Wettable TQFN
    • Reference-over-Reverse (RoR) Channel Clocking for Crystal-Free Operation on Serializers
    • Industry’s Smallest Power-over-Coax (PoC)
  • Safety-Ready
    • ASIL-B Compliant
MAX96792A
Dual GMSL3/2 to CSI-2 Deserializer

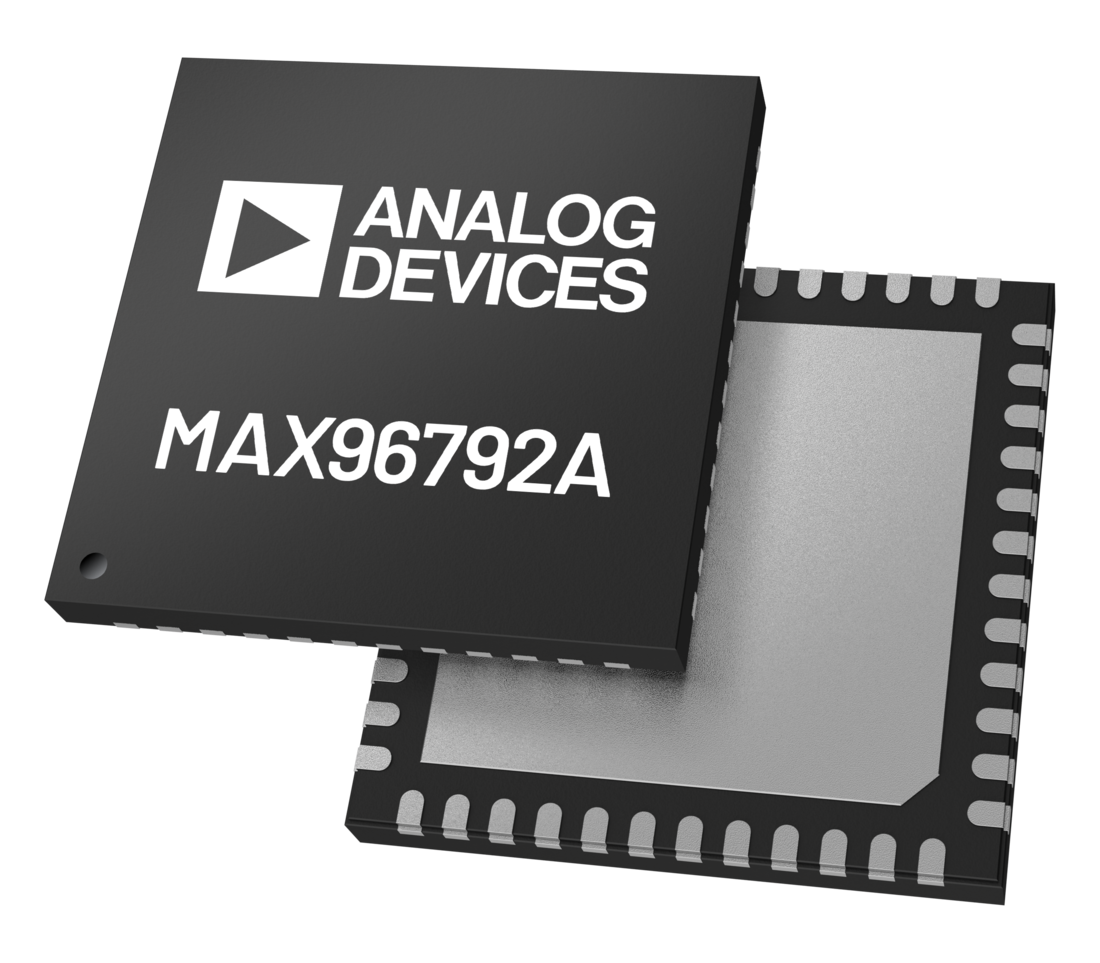

MAX96792A Block Diagram MAX96792A Pin Configuration MAX96792A Chip Illustration
