MAXQ1065

推荐新设计使用

具有ChipDNATM的超低功耗加密控制器，适用于嵌入式器件

用于信任根、身份验证、安全引导和固件更新、加密以及TLS支持的加密功能

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 使用NIST P-256曲线的ECC计算引擎
    • FIPS-186 ECDSA
    • NIST SP800-56Ar3密钥交换，使用静态统一模型(0e, 2s, ECC CDH)，使用SHA-256进行一步密钥派生
    • 使用SP800-90B/A标准进行板载EC密钥生成
  • SHA-2计算引擎
    • NIST FIPS-180-4 SHA2-256、HMAC-SHA-256
  • 具有128和256密钥大小的AES计算引擎
    • ECB、CBC、CCM、GCM密码模式
    • CBC-MAC、CMAC消息认证代码
    • 使用SP800-90A/B标准进行板载AES密钥生成
  • 真随机数发生器(TRNG)
    • 符合NIST SP800-90A/C标准
    • NIST SP800-90B熵源
  • 安全通信
    • TLS/DTLS 1.2握手和记录层
      • ECDSA身份验证
      • ECDHE密钥交换
      • AES-GCM或CCM记录层
    • 基于SP800-56Ar3的密钥交换
  • X.509 v3证书支持
    • 根证书和设备证书存储
    • 板载证书链验证
    • 在支持的曲线上进行ECDSA验证
  • 用于主机微控制器通信的高速接口
    • 10MHz SPI，提供模式0或模式3操作
  • 具有ChipDNA PUF加密功能的8KB用户闪存阵列
  • 唯一、不可更改的工厂编程ID号
  • 防篡改输入可检测系统级入侵
  • 安全工厂配置服务
  • 12引脚、3mm x 3mm TDFN封装
  • -40°C 至 +105°C，1.62V 至 3.63V
  • 低功耗工作：待机模式下为100nA（典型值）

ChipDNA是Maxim Integrated Products, Inc.的商标。
DeepCover是Maxim Integrated Products, Inc.的注册商标。



MAXQ1065
具有ChipDNATM的超低功耗加密控制器，适用于嵌入式器件
MAXQ1065: Functional Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

应用笔记 4

设计笔记 1

技术文章 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

DeepCover® Security Lab

打开工具

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
AD-APARD32690-SL

Arduino Form-factor Development Platform Based on MAX32690 ARM Cortex-M4 Microcontroller

立即购买 更多内容

特性和优点

  • Allows prototyping of intelligent, secure, and connected industrial field devices
  • Arduino Mega-compatible form factor
  • Two Pmod™-compatible connectors
  • ARM Cortex-M4 Ultra Efficient Microcontroller with integrated Bluetooth 5.2 LE
  • WiFi connectivity
  • Long-range, single-pair 10BASE-T1L Ethernet interface
  • Built-in security for root-of-trust, mutual authentication, data confidentiality and integrity, secure boot, and secure communications
  • Open-source software stack

产品详情

The AD-APARD32690-SL is a platform for prototyping intelligent, secure, and connected field devices. It has an Arduino Mega-compatible form factor and two Pmod™-compatible connectors.

The system includes the MAX32690 ARM Cortex-M4 with FPU-Based Microcontroller and Bluetooth LE 5.2. The MCU is coupled with external RAM (2 x 512 Mb) and Flash (64 Mb) memories to meet the requirements of the most demanding applications. The MAXQ1065 security coprocessor enables state of the art security features such as for root-of-trust, mutual authentication, data confidentiality and integrity, secure boot, and secure communications.

A 10 Mbps single-pair Ethernet link using the ADIN1110 10BASE-T1L MAC/PHY, enables remote data acquisition and system configuration. The 10BASE-T1L interface also supports Single-pair Power over Ethernet (SPoE) and be used for powering the system via an Arduino shield implementing the required power circuitry.

WiFi connectivity is provided via the on-board NINA-W102 multiradio wireless MCU module with internal antenna.

Power can be supplied either via the USB-C connector or via a 2-pin terminal block. The supported input voltage range is 5 V to 28 V.

The system is accompanied by an open-source software stack and associated collateral, enabling a complete experience from evaluation, and prototyping, all the way to production firmware and application development. The open-source software stack also includes drivers and example applications for a wide variety of ADCs, DACs, sensors, and other devices commonly used in industrial applications, further accelerating the development process. An external programmer such as the MAX32625PICO DAPLink, or any other similar programmer supporting the SWD interface, enables firmware programming and debug. The system’s firmware is based on Analog Devices’ open-source no-OS framework which includes all the tools required for embedded code development and debugging as well as libraries, enabling host-side connectivity for system configuration and data transfer over the UART, USB, WiFi, and 10BASE-T1L interfaces.

APPLICATIONS

  • Factory automation
  • Process control
  • Intelligent buildings
  • Secure field instruments
  • Internet of Things

eval board
schematic 5
schematic 6
schematic 7
schematic 8
AD-SWIOT1L-SL

具有 10BASE-T1L 评估和开发平台的软件可配置模拟和数字 I/O

立即购买 更多内容

特性和优点

  • 支持对智能、安全和互联的过程控制设备进行原型设计
  • 通过软件实现 I/O 接口配置的高度灵活性
  • 用于实现自我边缘设备的嵌入式处理
  • 远程单对 10BASE-T1L 以太网接口
  • 通过 10BASE-T1L 接口或现场电源供电，支持低功率和高功率应用
  • 全隔离设计，操作安全
  • 行业标准外形尺寸，与 DIN 导轨安装兼容

产品详情

AD-SWIOT1L-SL 提供完整的软件和硬件平台，适用于智能、安全、具有网络功能的现场设备的原型设计。

该设计采用 AD74413R 四通道、软件可配置输入和输出以及 MAX14906 四通道工业数字输出/数字输入 IC，支持在四个通道上复用多个模拟和数字功能。这些通道可通过软件独立配置，从而作为：

  • 电压输出/输入
  • 电流输出/输入
  • 数字输入/输出
  • RTD 测量

使用 ADIN1110 10BASE-T1L MAC/PHY 的 10 Mbps 单对以太网链路可实现远程数据采集和设备配置。通过使用 LTC9111 供电设备 (PD) 控制器的单对以太网供电 (SPoE) 技术，10BASE-T1L 接口还可用于为系统供电。这样，系统就可以通过同一根电缆供电和传输数据，从而显著简化布线基础设施和成本。

对于需要高电流能力的应用，系统可以由外部 24 V 电源供电，并且可以在配置为数字输出的任何通道上输出高达 1.2 A 的电流。该电源解决方案还包括 ADP1032 高性能、隔离式微功耗管理单元 (PMU)，从而以最紧凑的形式之一为软件可配置 I/O 设备提供电源和数字控制。LT8304 微功率无光隔离反激式转换器完善了电源树结构，为设计的数字部分提供隔离电源。

板载 MAX32650 超低功耗 ARM® Cortex®-M4 微控制器公开了所有必要的调试和编程功能，以实现系统的完整软件开发体验。它配有 1 Gb (128 MB) 外部 RAM 和 64 Mb (8 MB) 外部闪存，可满足最苛刻的应用需求，并提供了实施任何协议栈的灵活性。安全功能由 MAXQ1065 安全协处理器启用。

该系统配有开源软件堆栈和相关资料，可提供从评估和原型设计到固件生产和应用程序开发的完整体验。为了支持固件编程和调试，需要外部编程器（例如 MAX32625PICO MAXDAP 编程适配器）或任何其他支持 SWD 接口的类似编程器。系统固件基于 ADI 公司的开源无操作系统框架，其中包括嵌入式代码开发和调试所需的所有工具以及支持主机端连接的库，从而通过 UART 或 10BASE-T1L 接口进行系统配置和数据传输。系统提供了具有用户友好图形界面的 PC 应用程序，以便轻松进行系统配置并以不同方式显示采集的数据。

规格
I/O
通道 4 个软件可配置的 IO 通道
数字输入 1 型和 3 型，或者 2 型
数字输出 高端 (HS) 开关或推挽 (PP) 驱动器
模拟输入 电压（0V 至 10V）、电流（0mA 至 25mA）
模拟输出 电压（0V 至 11V）、电流（0mA 至 25mA）
RTD 测量 2 线 RTD（0Ω 至 1MΩ）
计算资源
CPU MAX32650 超低功耗 Arm Cortex-M4
具有基于 FPU 的微控制器 (MCU)，该微控制器具有 3 MB 闪存和 1MB SRAM
存储器 1 GB RAM
存储空间 64 Mb QSPI 闪存
连接
以太网 10BASE-T1L
电源
外接电源 24 直流，6A
以太网供电 SPoE 12 类
工作条件
温度范围 -25°C 至 60°C

eval board
schematic 9
MAXQ1065EVKIT

MAXQ1065评估套件

立即购买 更多内容

特性和优点

  • 演示MAXQ1065插座板的功能
  • 与树莓派4 B型、树莓派3 B/B+型和树莓派2 B型兼容
  • 与Arduino® UNO母板兼容
  • 提供用于USB 2.0转SPI通信的USB连接器
  • 用于定制接线的简便连接器
  • 工作电压：1.8V和3.3V
  • 在此页面顶部申请完整开发人员软件时提供的软件开发套件(SDK)

产品详情

MAXQ1065 SPI评估套件（EV套件）提供通过个人计算机、Raspberry Pi®、Arduino®兼容板或任何其他母板使用MAXQ1065GTC+功能所需的硬件和软件。该评估套件包括五个采用12引脚TDFN封装的MAXQ1065GTC+器件和一个MAXQ1065 12引脚TDFN评估插座板。

该器件可快速轻松地为嵌入式互联产品实施全面安全保护，无需开发固件。MAXQ1065协处理器可以从一开始就导入设计或添加到现有设计中，以保证器件的机密性、真实性和完整性。

应用

  • 反克隆、反伪造、功能和使用控制
  • 证书管理
  • 相互认证
  • •安全引导、安全固件更新
  • 安全通信：密钥交换、TLS
  • 安全数据存储
  • 系统级防篡改保护和完整性

eval board
schematic 10
schematic 11
schematic 12
AD-ACEVSE22KWZ-KIT

AD-ACEVSE22KWZ-KIT

立即购买 更多内容

特性和优点

  • 计量子系统以及二级、7kW 至 22kW 电动汽车供电设备 (EVSE) 的其他选定功能
  • 适用于 ADE9112、ADE9113 和 ADE9178 的全功能板
  • 额定电压为三相，240V RMS 线对中性电压
  • 额定电流测量高达 32A，使用板载分流器
  • 支持高达 22kW 的组合功率传输至负载
  • 采用 MAX32672 低功耗、安全微控制器
  • 支持 LCD 显示屏以显示能量和状态更新
  • 通过 RS-485 通信接口支持 MODBUS™ 协议
  • 支持 Protobuf™消息与 EVerest 开源软件（OSS）进行通信
  • IEC61851 兼容状态机实现

产品详情

AD-ACEVSE22KWZ-KIT 是针对计量子系统和其他选定功能在内的 2 级、7 kW 至 22 kW 交流电动汽车供电设备 (EVSE) 的参考设计。它包括 ADE9113 隔离式 Σ-Δ 模数转换器 (ADC) 与 ADE9178 计量 DSP，可精确测量输送到电动汽车 (EV) 的能量。它包括 MAX32672 超低功耗 ARM® Cortex®-M4 处理器，这是一款经济高效、高度集成且高度可靠的 32 位微控制器，用于收集能量测量数据并安全地将其发送到主机进行显示。当充电插头插入电动汽车时，微控制器上运行充电控制状态机以转换不同的充电状态。该套件包括柔性印刷电路 (FPC) 连接器和 LCD，用于读取充电周期内的能量测量值和状态转变。电源输入/输出、控制导频 (CP) 和接近导频 (PP) 信号在电路板边缘的连接器上显露。输送到电动汽车的能量以分流器和电阻阶梯网络两端的电压降来测量，这使得在现场设置电路板变得容易。
AD-APARD32690-SL
Arduino Form-factor Development Platform Based on MAX32690 ARM Cortex-M4 Microcontroller
AD-APARD32690-SL Block Diagram EVAL-MAX32690 ARDZ Angle EVAL-MAX32690-ARDZ Top EVAL-MAX32690-ARDZ Bottom
AD-SWIOT1L-SL
具有 10BASE-T1L 评估和开发平台的软件可配置模拟和数字 I/O
AD-SWIOT1L-SL Block Diagram AD-SWIOT1L-SL AD-SWIOT1L-SL - Top View AD-SWIOT1L-SL GUI view
MAXQ1065EVKIT
MAXQ1065评估套件

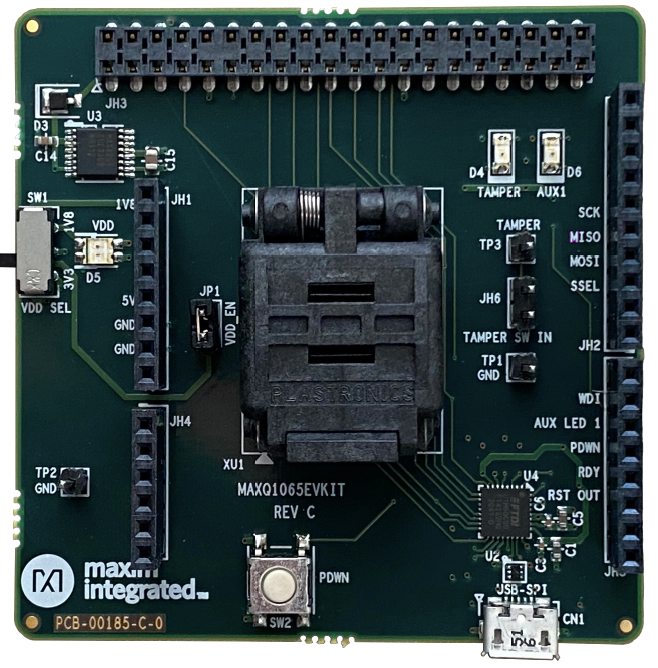

MAXQ1065EVKIT: Board Photo
AD-ACEVSE22KWZ-KIT
AD-ACEVSE22KWZ-KIT

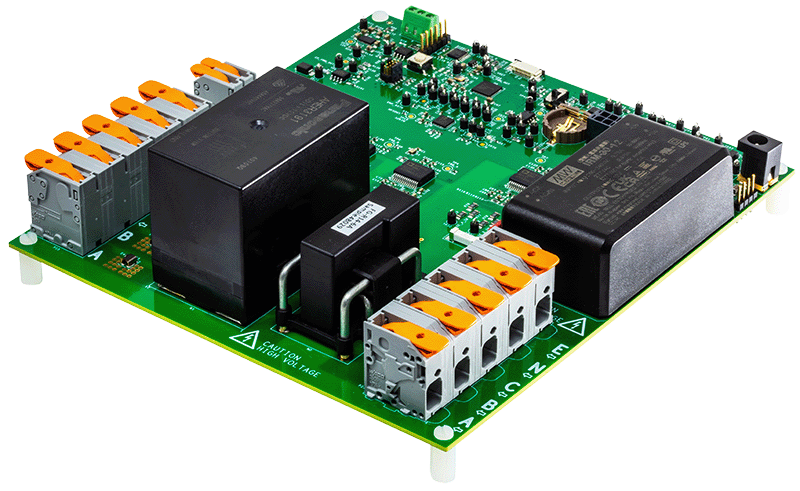

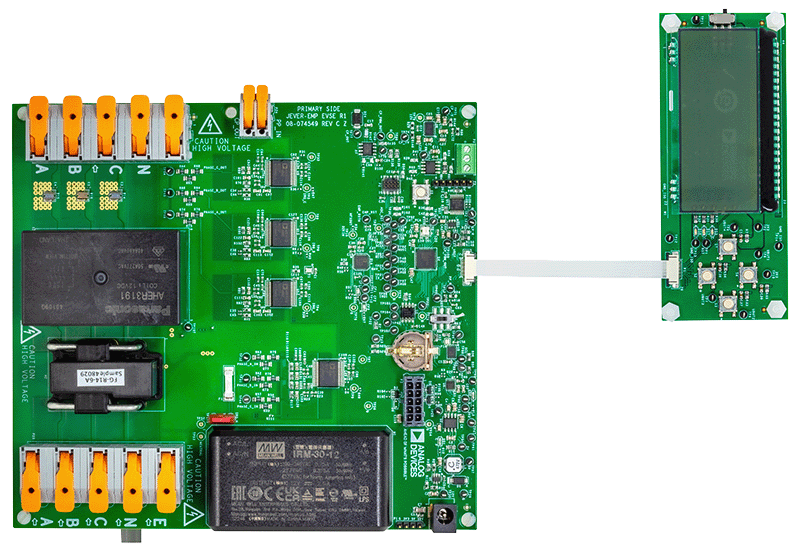

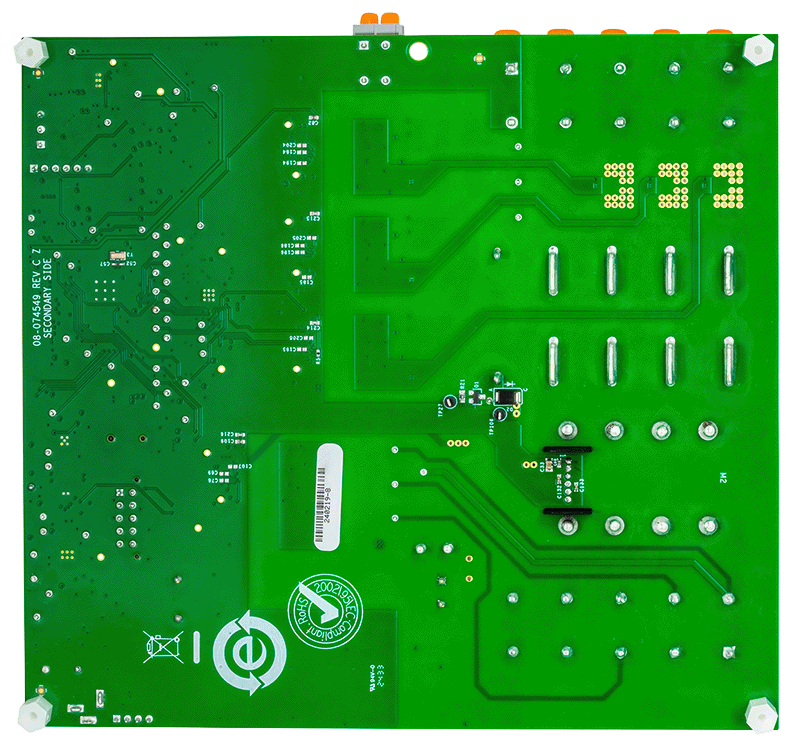

AD ACEVSE22KWZ-KIT Board Photo Angle View AD ACEVSE22KWZ-KIT Board Photo Top View AD ACEVSE22KWZ-KIT Board Photo Bottom View
