DS26518 T1/E1/J1收发器中的发射脉冲控制

Abstract

当系统增加网络保护功能或信号必须通过连接器切换，以及需要特殊的PCB布板要求时，将有必要调整发射波形。本文介绍了在DS26518 T1/E1/J1收发器中如何准确地对输出脉冲进行微调或大范围调整，同时也介绍了如何通过出厂测试寄存器调整发送波形，来满足各种应用要求。

T1和E1发送波形：可编程部分

DS26518的寄存器从幅度和定时两个方面给出了发射脉冲的调理。T1和E1发射脉冲可以分成几个部分，每个部分都可以进行调整以满足波形要求。图1所示为T1脉冲分区，以及寄存器控制对这些分区的控制。图2介绍了E1脉冲的分区及寄存器控制。

T1和E1发送波形：幅度控制

DS26518发送脉冲的幅度控制可以用两种方式实现：

调整DAC增益
利用L1TXLAE寄存器中DAC[3:0]可以同时对T1或E1中所有电平提供正向或负向调整。
部分波形电平调整
电平调整寄存器中的WLA[3:0]提供对特定波形区段的微调，调整步进值随设定好的DAC增益变化。如果DAC增益提高10%,步进值也相应增加10%。

T1和E1发送波形：定时控制

DS26518发送脉冲电平的定时由幅度调整寄存器的CEA[2:0]控制，每个边沿可以正向或负向调整1/32 TCLK。

一般性建议

因为改变一个DAC增益寄存器就可以控制所有波形，所以控制发射脉冲幅度最简单的方法就是调整DAC的增益。首先调整DAC增益可以使寄存器调整量最小。V_DD决定了DAC的最大输出，如果V_DD较低，将无法得到最大DAC增益。调整V_DD也会影响线路驱动输出级的最大电压。

负数不用带符号整数表示，最高位是符号位，低位代表幅度，与符号无关。例如，-3在WLA[3:0]寄存器中表示为1011b (第3位为1代表负数，后面3位011是数值大小“3”)，而不是1101b (4位带符号整数)。

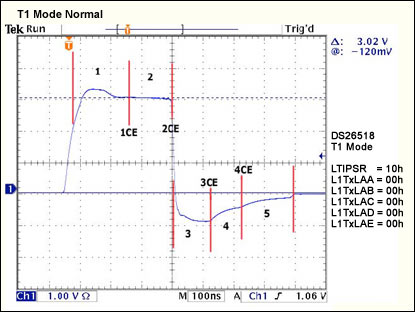

图1. T1脉冲控制分区

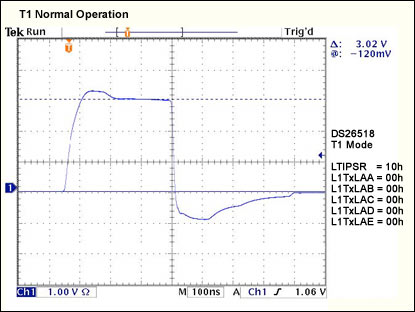

T1脉冲控制分区

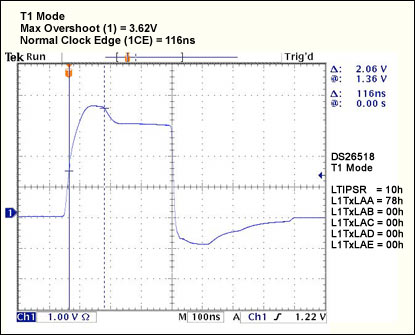

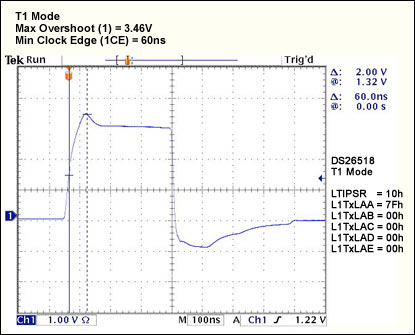

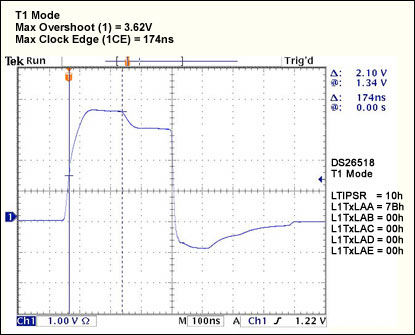

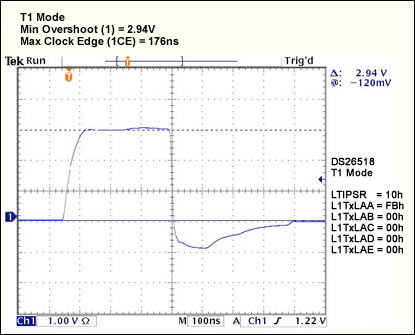

Overshoot (1)	Register L1TXLAA WLA[4:0]
Clock Edge (1CE)	Register L1TXLAA CEA[2:0]
(1CE) = Clock Edge transition from Overshoot to Plateau

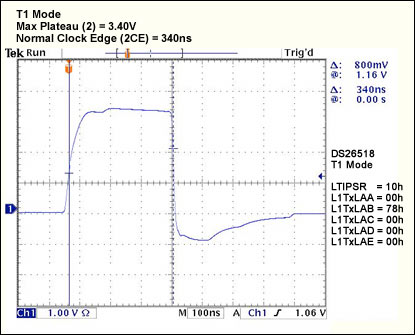

Plateau (2)	Register L1TXLAB WLA[4:0]
Clock Edge (2CE)	Register L1TXLAB CEA[2:0]
(2CE) = Clock Edge transition from Plateau to Falling Edge

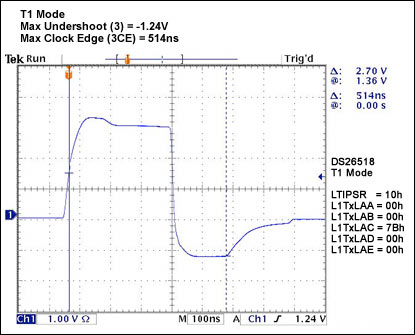

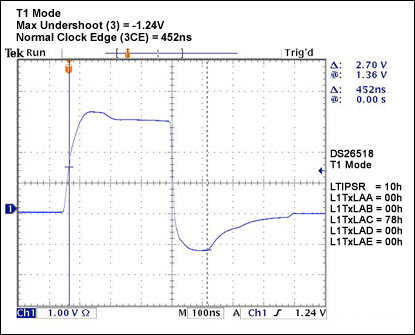

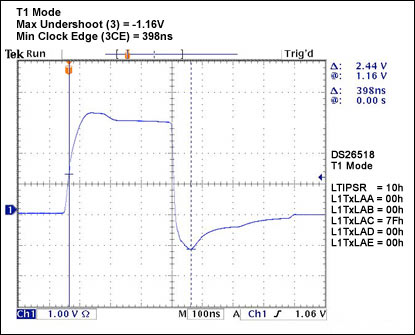

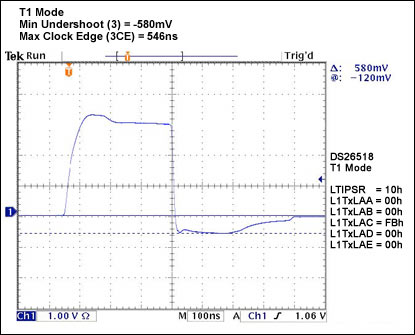

Undershoot (3)	Register L1TXLAC WLA[4:0]
Clock Edge (3CE)	Register L1TXLAC CEA[2:0]
(3CE) = Clock Edge transition from Falling Edge to end of Undershoot (3)

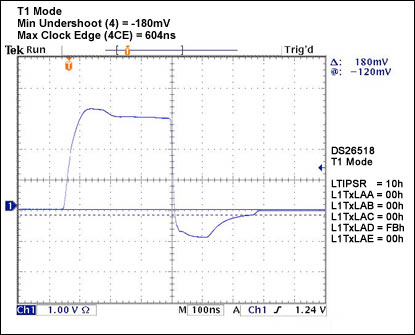

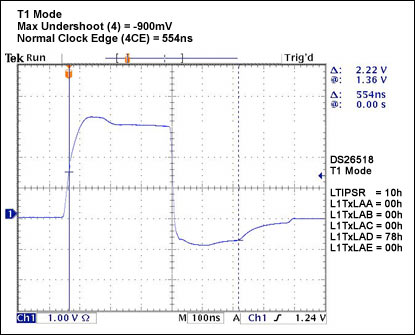

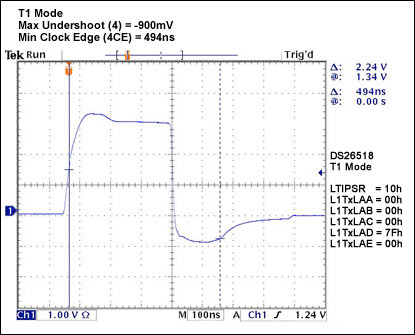

Undershoot (4)	Register L1TXLAD WLA[4:0]
Clock Edge (4CE)	Register L1TXLAD CEA[2:0]
(4CE) = Clock Edge transition from end of Undershoot (3) to end of Undershoot (4)

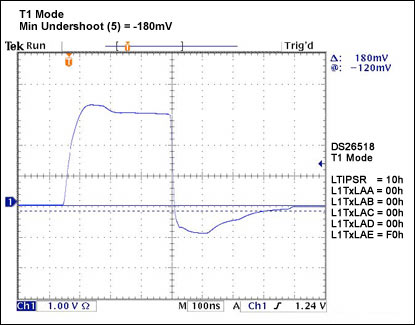

Undershoot (5)	Register L1TXLAC WLA[4:0]

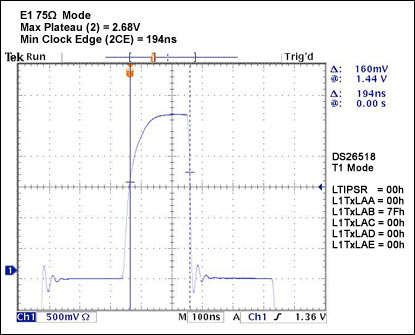

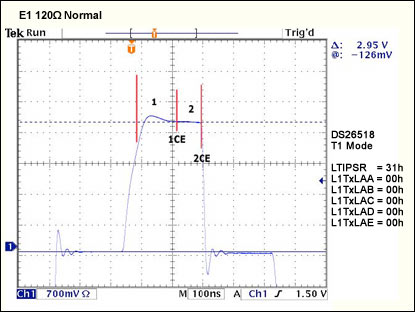

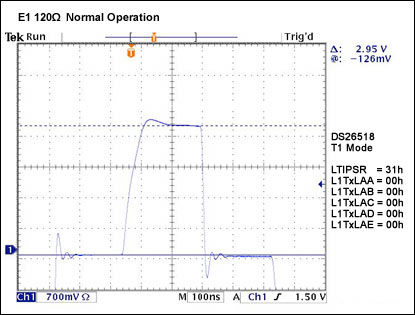

图2. E1脉冲控制分区

E1脉冲控制分区


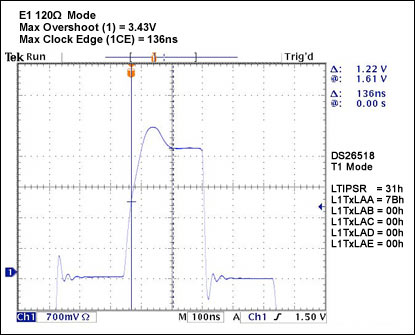

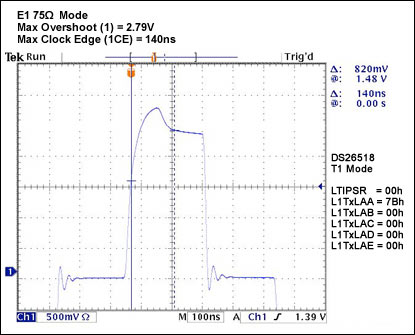

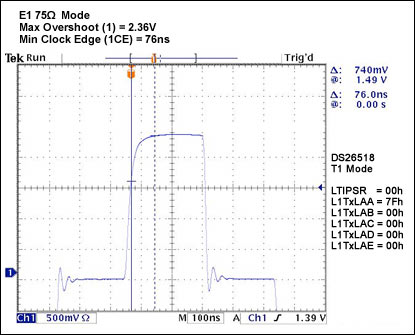

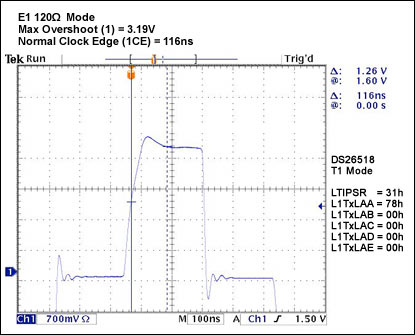

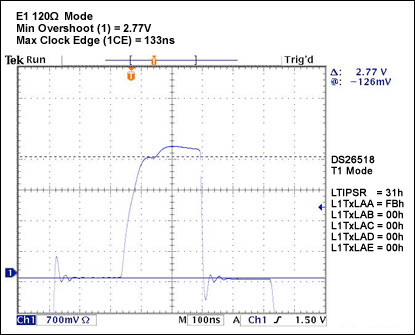

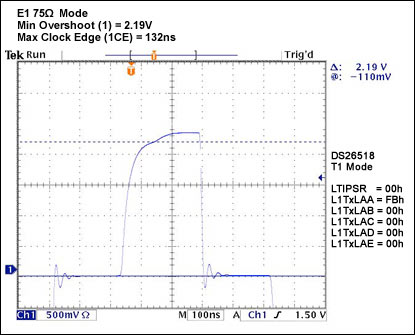

Overshoot (1)	Register L1TXLAA WLA[4:0]
Clock Edge (1CE)	Register L1TXLAA CEA[2:0]
(1CE) = Clock Edge transition from Overshoot to Plateau

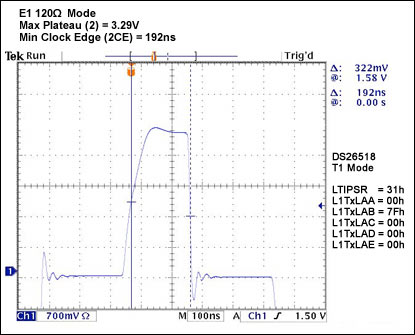

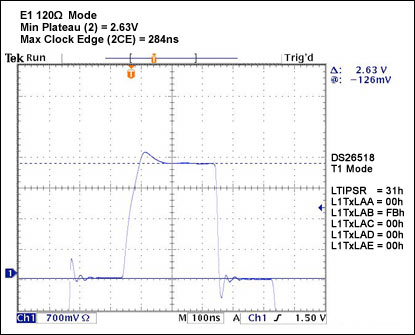

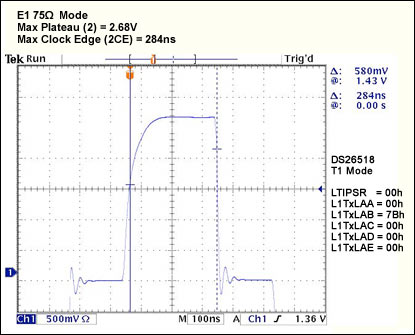

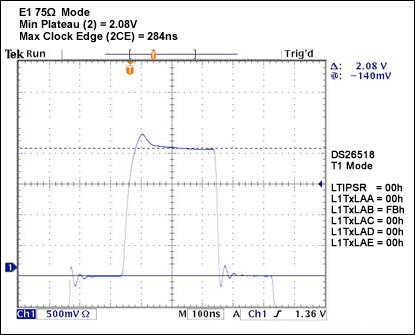

Plateau (2)	Register L1TXLAB WLA[4:0]
Clock Edge (2CE)	Register L1TXLAB CEA[2:0]
(2CE) = Clock Edge transition from Plateau to Falling Edge
注意：寄存器L1TXAC、L1TXAD和L1TXAE在E1模式中没有使用。

LIU测试寄存器说明

表1给出了LIU 1的寄存器地址和说明，LIU 2至8的说明与LIU 1相同。

表2给出了全部LIU测试寄存器的地址。

表1. LIU 1测试寄存器
Address	Abbr.	Description
1011h	L1TXLAA	LIU 1 Tx Level Adjust A (Test Register)
1012h	L1TXLAB	LIU 1 Tx Level Adjust B (Test Register)
1013h	L1TXLAC	LIU 1 Tx Level Adjust C (Test Register)
1014h	L1TXLAD	LIU 1 Tx Level Adjust D (Test Register)
1015h	L1TXLAE	LIU 1 Tx Level Adjust E (Test Register)

表2. LIU测试寄存器地址
LIU	Address Range
1	1011–1015h
2	1031–1035h
3	1051–1055h
4	1071–1075h
5	1091–1095h
6	10B1–10B5h
7	10D1–10D5h
8	10F1–10F5h

LIU测试寄存器详细说明

LIU 1的寄存器地址和说明如下，LIU 2至8的说明与LIU 1相同。

Register Name	L1TXLAA
Register Description	LIU Tx Level Adjust A (Overshoot Voltage)
Register Address	1011H
Read/Write Function	R/W

Bit #	7	6	5	4	3	2	1	0
Name	WLA4	WLA3	WLA2	WLA1	WLA0	CEA2	CEA1	CEA0
Default	0	0	0	0	0	0	0	0

第7位至第3位：发送波形输出电平1调整(WLA[4:0])
从默认的±360mV调整幅度。

第7位 = 符号位(“1”表示负数)
第6位至第3位 = 数值(无符号)，LSB步长为20mV

第2位至第0位：时钟沿调整(CEA[2:0])
从默认的±3 32个时钟移动时钟沿。

<2> = 符号位(“1”表示负数)
<1:0> = 时钟沿移动32个时钟的倍数(无符号)

Register Name	L1TXLAB
Register Description	LIU Tx Level Adjust B (Plateau Voltage)
Register Address	1012H
Read/Write Function	R/W

Bit #	7	6	5	4	3	2	1	0
Name	WLA4	WLA3	WLA2	WLA1	WLA0	CEA2	CEA1	CEA0
Default	0	0	0	0	0	0	0	0

第7位至第3位：发送波形输出电平2调整(WLA[4:0])
从默认的±360mV调整幅度。

第7位 = 符号位(“1”表示负数)
第6位至第3位 = 数值(无符号)，LSB步长为20mV。

第2位至第0位：时钟沿调整(CEA[2:0])
从默认的±3 32个时钟移动时钟沿。

<2> = 符号位(“1”表示负数)
<1:0> = 时钟沿移动32个时钟的倍数(无符号)

Register Name	L1TXLAB
Register Description	LIU Tx Level Adjust B (Plateau Voltage)
Register Address	1012H
Read/Write Function	R/W

Bit #	7	6	5	4	3	2	1	0
Name	WLA4	WLA3	WLA2	WLA1	WLA0	CEA2	CEA1	CEA0
Default	0	0	0	0	0	0	0	0

第7位至第3位：发送波形输出电平3调整(WLA[4:0])
从默认的±360mV调整幅度。

第7位 = 符号位(“1”表示负数)
第6位至第3位 = 数值(无符号)，LSB步长为20mV

第2位至第0位：时钟沿调整(CEA[2:0])
从默认的±3 32个时钟移动时钟沿。

<2> = 符号位(“1”表示负数)
<1:0> = 时钟沿移动32个时钟的倍数(无符号)

Register Name	L1TXLAC
Register Description	LIU Tx Level Adjust C (Undershoot Voltage)
Register Address	1013H
Read/Write Function	R/W

Bit #	7	6	5	4	3	2	1	0
Name	WLA4	WLA3	WLA2	WLA1	WLA0	CEA2	CEA1	CEA0
Default	0	0	0	0	0	0	0	0

第7位至第3位：发送波形输出电平4调整(WLA[4:0])
从默认的±360mV调整幅度。

第7位 = 符号位(“1”为负数)
第6位至第3位 = 数值大小(无符号)，LSB步长为20mV

第2位至第0位：时钟沿调整(CEA[2:0])
从默认的±3 32个时钟移动时钟沿。

<2> = 符号位(“1”表示负数)
<1:0> = 时钟沿移动32个时钟的倍数(无符号)

Register Name	L1TXLAE
Register Description	LIU Tx Level Adjust E (Undershoot Voltage #3)
Register Address	1015H
Read/Write Function	R/W

Bit #	7	6	5	4	3	2	1	0
Name	WLA4	WLA3	WLA2	WLA1	WLA0	CEA2	CEA1	CEA0
Default	0	0	0	0	0	0	0	0

第7位至第4位：输出波形电平5调整(WLA[3:0])
从默认的±180mV调整幅度。

第7位 = 符号位(“1”表示负数)
第6位至第4位 = 数值(无符号)，LSB步长为20mV

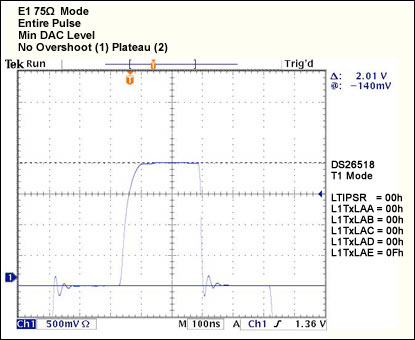

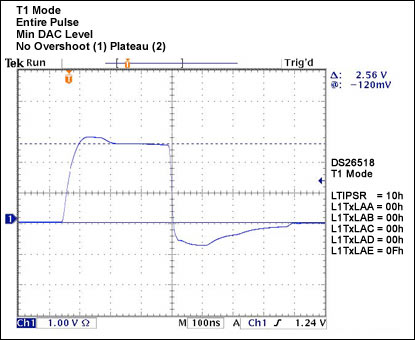

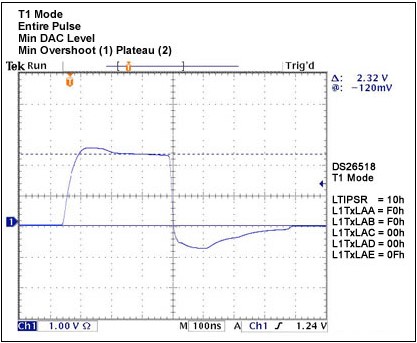

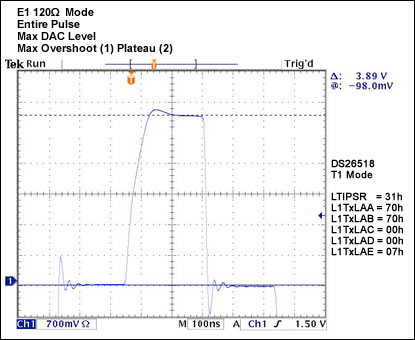

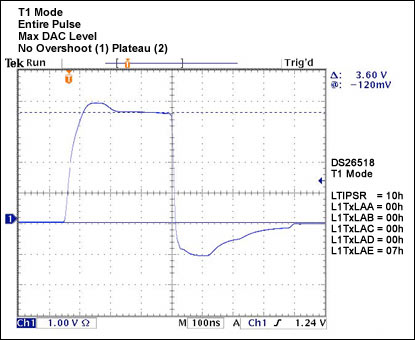

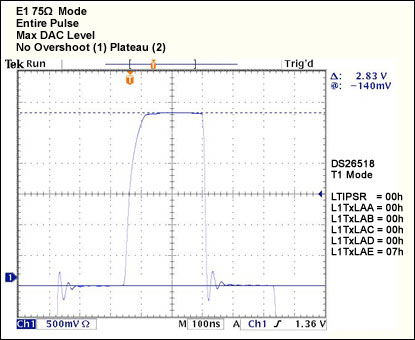

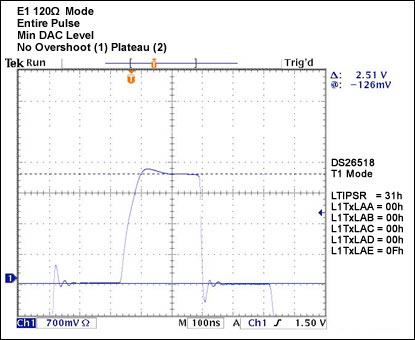

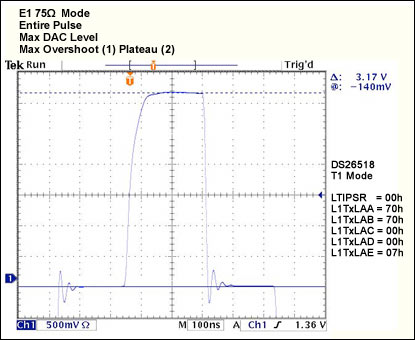

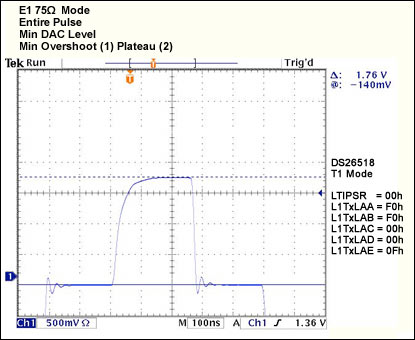

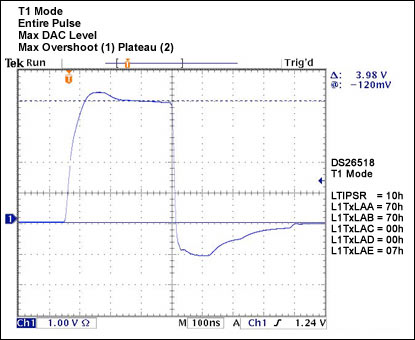

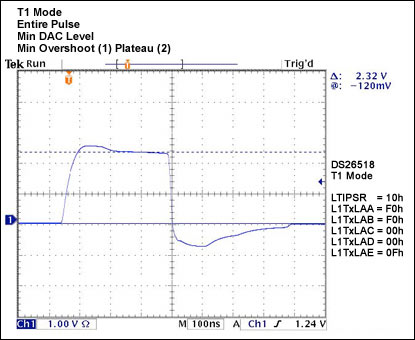

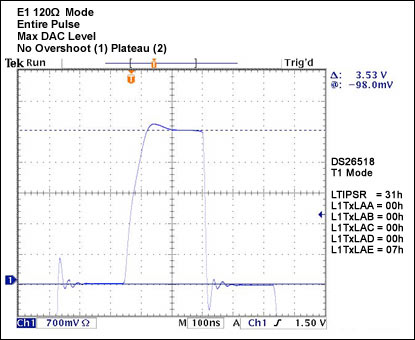

第3位至第0位：DAC增益调整(DAC[3:0])。
以下设置修改DAC增益。

DAC[3:0]	DAC Gain Value
0000	Nominal (default)
0001	+2.67%
0010	+5.34%
0011	+8.67%
0100	+11.34%
0101	+14.0%
0110	+17.34%
0111	+20.97%
1000	-2.1%
1001	-4.0%
1010	-6.0%
1011	-8.0%
1100	-10.0%
1101	-12.0%
1110	-14.0%
1111	-15.34%
