温度测量

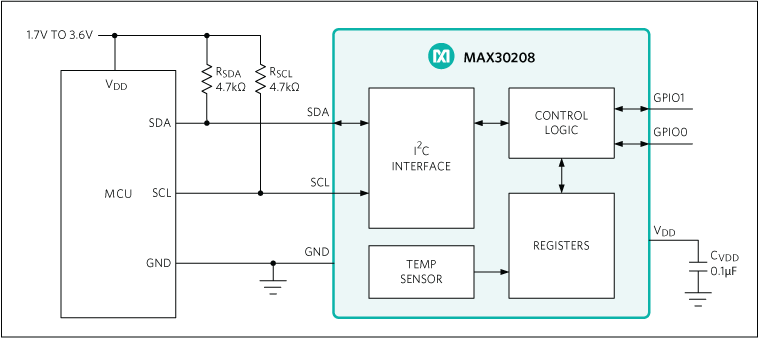

MAX30208工作在1.7V至3.6V供电电压，为低功耗、高精度数字温度传感器，+30°C至+50°C范围下的精度为±0.1°C，0°C至+70° C范围下的精度为±0.15°C。MAX30208具有16位分辨率(0.005°C)。

器件采用标准I2C接口与主控制器通信。提供2个GPIO引脚。GPIO1可配置用于触发温度转换，GPIO0可配置用于产生中断，用来产生中断的状态位可选。

MAX30208包括用于保存温度数据的32字FIFO，也包括高和低门限数字温度报警。器件采用2mm x 2mm x 0.75mm、10引脚薄型LGA封装。

MAX30207是一款低功耗、高精度数字温度传感器。在+30°C至+50°C范围内，精度为±0.1°C；0°C至+70°C范围内，精度为0.3°C，并提供16位分辨率(0.005°C)。

该器件采用2mm x 2mm x 0.75mm封装设计，具有超低发热，允许安装在只有两条导线的柔性PCB上，从而尽可能地减少系统PCB的热传导，实现精确的温度测量。

通过1-Wire^®协议串行接口传输数据，该协议只需要一条数据线和一个接地参考端即可实现通信。也可通过这条数据线，利用器件内部的寄生电源电路实现供电。每片MAX30207都有唯一的64位注册码，该识别码已在出厂时编入芯片中。这个唯一的64位注册码在多点1-Wire^®网络中可以充当节点地址。在多节点网络中，可选择GPIO引脚作为地址位，以标识每个器件的物理位置。

ADT7422 是一款高精度数字 I²C 温度传感器，在焊接到最终印刷电路板 (PCB) 上后，符合 ASTM E1112 标准的临床温度测定规范。

ADT7422 包含一个内部带隙基准电压源、一个温度传感器和一个精密模数转换器 (ADC)。ADT7422 提供 16 位温度结果，在 25°C 至 50°C 的温度范围内，分辨率为 0.0078°C，精度高达 ±0.1°C，在 PCB 焊接过程后不需要校准。

在以 3.0 V 电压运行时，平均电源电流通常为 210 μA。ADT7422 具有关断模式，可以关断套件，在 3.0 V 时关断电流通常为 2.0 μA。ADT7422 可在 40°C−至°+125 C 的温度范围内工作。

引脚 A0 和引脚 A1 可用于地址选择，并可为 ADT7422 提供四个可能的 I²C 地址。CT 引脚是一个开漏输出，当温度超过可编程的关键温度限制时激活。INT 引脚也是一个开漏输出，当温度超过可编程的关键温度限制时激活。INT 引脚和 CT 引脚可在比较器和中断事件模式下工作。

产品聚焦

1. 用户不需要进行温度校准或校正。
2. 低功耗。
3. 长期稳定性和可靠性。
4. 高精度，适用于工业、仪器仪表和医疗应用。

应用

• 生命体征监测 (VSM)
• 医疗器械
• 电阻温度检测器 (RTD) 和热敏电阻替代方案
• 食品运输和储存
• 热电偶冷端补偿
• 环境监测和采暖、通风和空调 (HVAC)
• 激光二极管温度控制

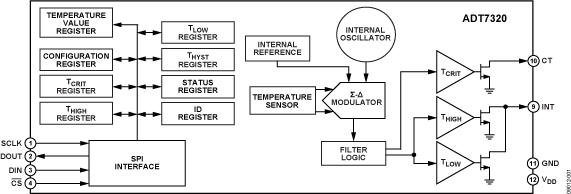

ADT7320是一款4 mm × 4 mm LFCSP封装高精度数字温度传感器，可在较宽的工业温度范围内提供突破性的性能。该器件含有一个内置带隙基准电压源、一个温度传感器和一个16位模数转换器(ADC)，用于监控温度并进行数字转换，分辨率为0.0078°C。默认ADC分辨率设置为13位(0.0625°C)。ADC分辨率为用户可编程模式，可通过串行接口更改。

ADT7320的保证工作电压范围为2.7 V至5.5 V；工作电压为3.3 V时，平均电源电流的典型值为210 μA。ADT7320具有关断模式，可关断器件，3.3 V时的关断电流典型值为2.0 μA，额定工作温度范围为−40°C至+150°C。

CT引脚属于开漏输出，当温度超过临界温度限值（可编程）时，该引脚变为有效。INT引脚也属于开漏输出，当温度超过限值（可编程）时，该引脚变为有效。INT和CT引脚可在比较器模式和中断事件模式下工作。

产品聚焦

• 易于使用，不需要用户校正或校准。
• 低功耗。
• 极佳的长期稳定性和可靠性。
• 适合工业、仪器仪表和医疗应用的高精度。
• 采用16引脚、4 mm × 4 mm LFCSP封装，符合RoHS标准。

应用

• RTD和热敏电阻的替代产品
• 热电偶冷结补偿
• 医疗设备
• 冷结补偿
• 工业控制与测试
• 食物运输与储存
• 环境监控和HVAC
• 激光二极管温度控制

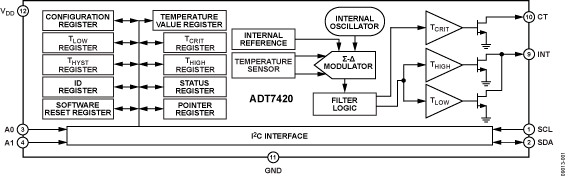

ADT7420的保证工作电压范围为2.7 V至5.5 V；工作电压为3.3 V时，平均电源电流的典型值为210 μA。ADT7420具有关断模式，可关断器件，3.3 V时的关断电流典型值为2.0 μA，额定工作温度范围为-40℃至+150℃。

引脚A0和A1用于地址选择，可为ADT7420提供四个I²C地址。CT引脚属于开漏输出，当温度超过临界温度限值（可编程）时，该引脚变为有效。INT引脚也属于开漏输出，当温度超过限值（可编程）时，该引脚变为有效。INT引脚和CT引脚可在比较器模式和中断事件模式下工作。

1. 易于使用，不需要用户校正或校准。
2. 低功耗。
3. 极佳的长期稳定性和可靠性。
4. 适合工业、仪器仪表和医疗应用的高精度。
5. 采用16引脚、4 mm × 4 mm LFCSP封装，符合RoHS标准。

• RTD及热敏电阻的替代产品
• 冷结补偿
• 医疗设备
• 工业控制与测试
• 食物运输与储存
• 环境监控和HVAC
• 激光二极管温度控制

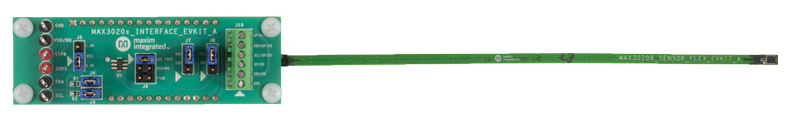

MAX30208评估系统(EV系统)提供一个用于评估MAX30208温度传感器的平台，器件的精度为±0.1°C。评估系统包括2块通过连接头连接的电路板，MAX32630FTHR微控制器电路板和MAX30208接口板。评估系统也随附一块安装MAX30208 IC的柔性PCB。MAX32630FTHR包含使用PC GUI程序要求的固件，也为MAX30208接口板提供电源。MAX30208接口板已安装跳线，允许快速评估MAX30208。

应用

• 医疗保健贴片
• 人体数字测温仪
• 运动手表
• 可穿戴体温计

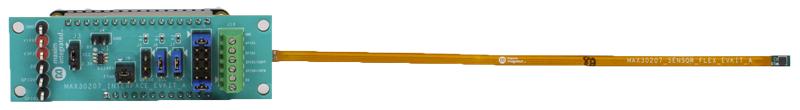

MAX30207评估(EV)系统提供了单个平台来评估+/-0.1°C精确温度传感器MAX30207。该EV系统集成了两个通过接头连接的电路板：MAX32630FTHR微控制器板和MAX30207_INTERFACE_EVKIT板。该EV系统还包含用于安装MAX30207 IC的MAX30207_SENSOR_FLEX_EVKIT柔性模块。MAX32630FTHR包含必要的固件，可使用PC GUI程序并向MAX30207接口板供电。MAX30207接口板预装了跳线，以便可快速评估MAX30207。

应用

• 物联网(IoT)传感器
• 医用温度计
• 可穿戴式体温监测器

EVAL-TempSense-ARDZ 评估板套件包含三个评估板，可以轻松评估 ADI 精密数字温度传感器的功能。可以在 Arduino 屏蔽板上直接连接到传感器，也可以通过带状电缆连接到外部传感器。将 EVAL-TempSense-ARDZ 与 Arduino 集成开发环境 (IDE) 或分析控制评估 (ACE) 软件配合使用时，请参阅 ADT7410、ADT7420、ADT7310 和 ADT7320 数据手册，同时参阅本用户指南。

ADT7410、ADT7420、ADT7422、ADT7310 和 ADT7320 是高精度数字温度传感器，在各种工业温度范围内具有突出的性能。这些套件包含内部带隙基准电压源、温度传感器和 16 位模数转换器 (ADC)，用于监控温度，并将其数字化，分辨率为 0.0078°C。这些套件具有 I²C 或 SPI 版本。

MAXREFDES104# 是一款采用可穿戴外形规格的独特评估和开发平台，用于演示健康检测应用的广泛 Maxim 产品的功能。这种第三代健康传感器平台（MAXREFDES101# Health Sensor Platform 2.0 的升级版本）集成了一个二合一 PPG + ECG 模拟前端 (AFE) 传感器 (MAX86176)、一个人体温度传感器 (MAX30208)、一个微控制器 (MAX32666)、一个电源管理 IC (MAX20360) 和一个 3 轴加速度计。完整平台包含一个 3D 打印外壳和一个具有嵌入式心率、血样饱和度和 ECG 算法的生物算法中心 (MAX32674)。通过 Bluetooth™ 可将算法输出和原始数据传输到 PC GUI，以便进行演示、评估和定制开发。

本参考设计介绍了如何准备和使用MAXREFDES282：健康检测贴片平台。该平台采用胸部贴片设计，并配备高灵敏度光电容积脉搏波(PPG)、心电图(ECG)、生物阻抗(BioZ)和温度生物传感器以及Maxim Integrated^®（现已成为Analog Devices^®的一部分）的两个电源管理IC (PMIC)，可用于捕获对医疗健康至关重要的生物医学信号。该平台集成多种算法，可根据生物传感器的测量数据来计算心率(HR)、呼吸率(RR)和血氧(SpO₂)等生命体征。这些生命体征数据可以在Windows^® GUI上实时显示，并记录到本地文件以供深入研究。
