AD717x Family
AD717x Family
広範囲なアプリケーション向け
AD717xファミリーは、高精度で低ノイズのシングル・チャンネル・アプリケーション(ライフサイエンス分野の計測）)や高速のマルチプレクス・アプリケーション (ファクトリー・オートメーション用のPLC入力モジュール) に使用できる、全機能を搭載したシグマ・デルタA/Dコンバータ（ADC）ソリューションです。シグマ・デルタADCは主としてDCに近い信号の計測を対象としていますが、約10kHzまでの入力帯域幅にも優れた性能を発揮します。
関連製品
特長と利点
高速で柔軟な出力レート：5SPS～250kSPS
50kSPS/チャンネル（20μセトリング）のチャンネル・スキャン・データレート
性能仕様
- 17.2ノイズフリー・ビット＠250kSPS
- 20ノイズフリー・ビット＠2.5kSPS
- 24ノイズフレー・ビット＠20SPS
- INL=FSRの±1ppm
50msセトリングで50Hzおよび60Hzの85dB除去
- 2つの完全差動チャンネルまたは4つのシングルエンド・チャンネル
- クロスポイント・マルチプレクサ
ユーザ設定可能な入力チャンネル
オンチップ2.5Vリファレンス (±2 ppm/℃ ドリフト)
真のレールtoレール・アナログとリファレンス入力バッファ
評価用ボード
その他の関連資料
AD717xの性能
.svg?la=ja&h=24&w=24&hash=18B1B3258410D12225B706AF81FA3B43){kind=icon}
AD717xファミリーは、さまざまな性能（ノイズと変換速度）を選択することができます。チャンネル数も選択できる柔軟性と機能性を備えることで、AD717xファミリーは次世代の高精度、高密度な設計のための理想的なプラットフォームとなります。
AD717xの性能
AD717xファミリーは、さまざまな性能（ノイズと変換速度）を選択することができます。チャンネル数も選択できる柔軟性と機能性を備えることで、AD717xファミリーは次世代の高精度、高密度な設計のための理想的なプラットフォームとなります。

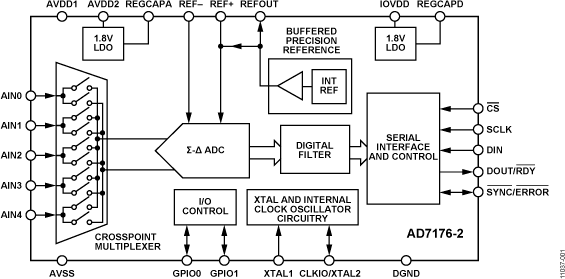

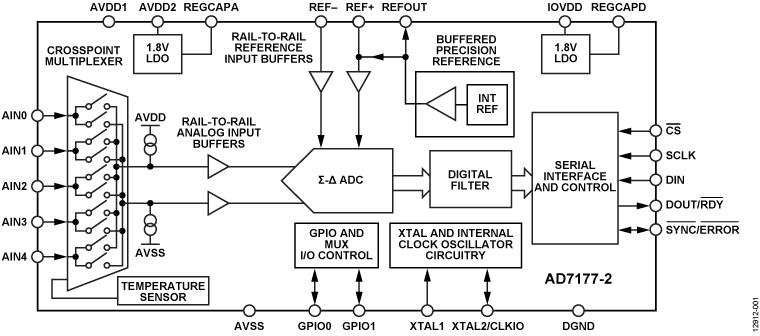

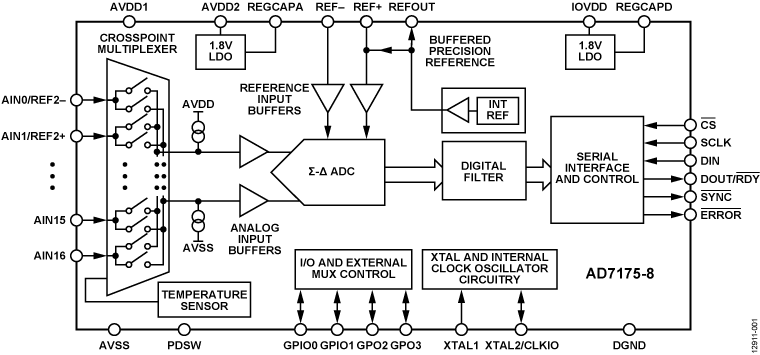

コアADC
AD7175xコアADCは、速度とノイズの両面で画期的な性能を実現します。250kSPSの最大出力データレートを達成し（すなわち、20us¦マルチプレクス・チャンネル当たり50kSPS）、一方サブ1kHz出力データレートでノイズなしに24ビット以上を供給します (AD7177-2 ADCでは32ビット）。これらの性能指標は電力効率の高い方法で実現していますが、必要であればピン互換やソフトウェア互換の他のファミリー・メンバーに切り替えてさらに低出力を実現できます。
コアADC
AD7175xコアADCは、速度とノイズの両面で画期的な性能を実現します。250kSPSの最大出力データレートを達成し（すなわち、20us¦マルチプレクス・チャンネル当たり50kSPS）、一方サブ1kHz出力データレートでノイズなしに24ビット以上を供給します (AD7177-2 ADCでは32ビット）。これらの性能指標は電力効率の高い方法で実現していますが、必要であればピン互換やソフトウェア互換の他のファミリー・メンバーに切り替えてさらに低出力を実現できます。

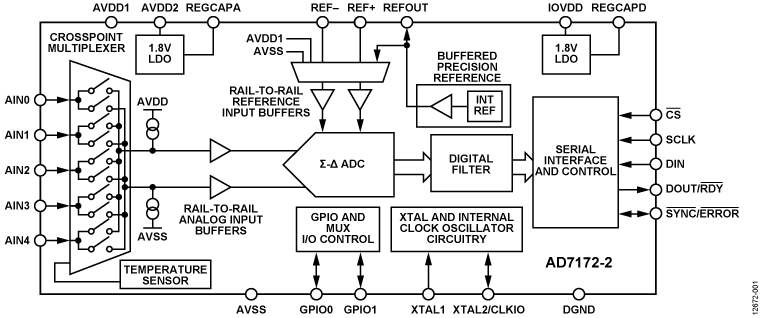

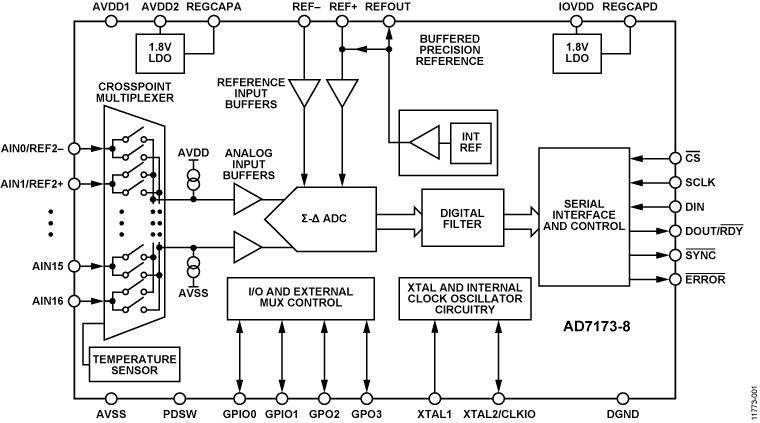

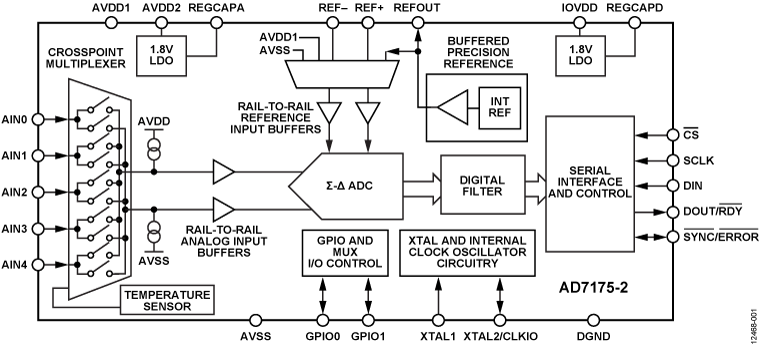

統合化アナログ・ブロック
AD717xファミリーの高度に統合化されたシグナル・チェーンは、システム設計者の課題を軽減し、設計を大幅に簡略化します。真のレールtoレール・アナログ入力バッファが集積されているため、時間がかかり面倒な外部コンポーネントの選択と評価は必要ありません。AD717xレールtoレール・バッファはどのようなアプリケーションであっても入力レンジを最大化し、ADCは直線性や精度を落とさずにレール両端の範囲全体を測定できます。入力段とフルADC経路の両方がチョップされているため、測定経路の1/fノイズは減少しDCやDCに近い信号の測定感度が向上します。
統合化アナログ・ブロック
AD717xファミリーの高度に統合化されたシグナル・チェーンは、システム設計者の課題を軽減し、設計を大幅に簡略化します。真のレールtoレール・アナログ入力バッファが集積されているため、時間がかかり面倒な外部コンポーネントの選択と評価は必要ありません。AD717xレールtoレール・バッファはどのようなアプリケーションであっても入力レンジを最大化し、ADCは直線性や精度を落とさずにレール両端の範囲全体を測定できます。入力段とフルADC経路の両方がチョップされているため、測定経路の1/fノイズは減少しDCやDCに近い信号の測定感度が向上します。
統合化デジタル・ブロック
統合化されたデジタル・ブロックにより、特定の測定ニーズに合わせてプラットフォームを容易に再設計できます。高度な設定が可能なデジタル・フィルターにより、セトリング・タイム、帯域や特定の干渉除去を調整できます。インテリジェントでチャンネルごとに設定可能なシーケンサと組み合わせたクロスポイント・マルチプレクサは、チャンネルごとにADCを配置して利用しているような感覚を生じさせます。AD717xファミリーに集積された高度の機能性はチップやシステムの診断を容易にし、一方で、ADC717xファミリーのいずれかのメンバーを使用することで、CRCエラー検知を含む改善された頑強なSPIポートによりADCとuC/DSP/CPU間の信頼性と忠実性が向上します。
統合化デジタル・ブロック
統合化されたデジタル・ブロックにより、特定の測定ニーズに合わせてプラットフォームを容易に再設計できます。高度な設定が可能なデジタル・フィルターにより、セトリング・タイム、帯域や特定の干渉除去を調整できます。インテリジェントでチャンネルごとに設定可能なシーケンサと組み合わせたクロスポイント・マルチプレクサは、チャンネルごとにADCを配置して利用しているような感覚を生じさせます。AD717xファミリーに集積された高度の機能性はチップやシステムの診断を容易にし、一方で、ADC717xファミリーのいずれかのメンバーを使用することで、CRCエラー検知を含む改善された頑強なSPIポートによりADCとuC/DSP/CPU間の信頼性と忠実性が向上します。
拡張ツールセットと付属品

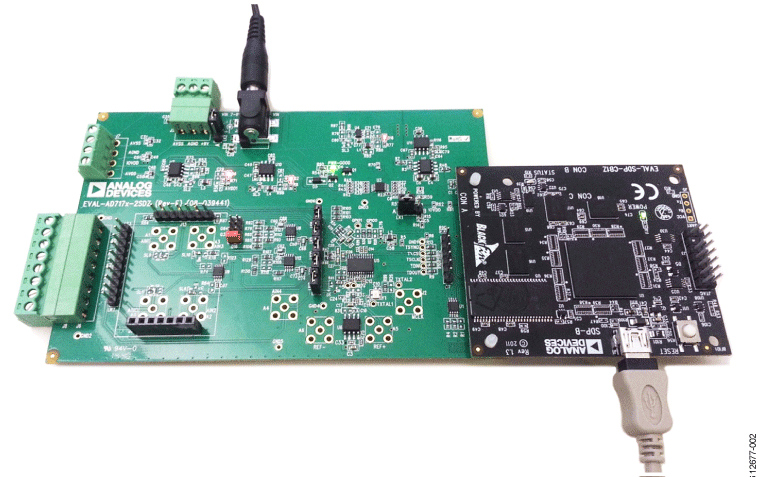

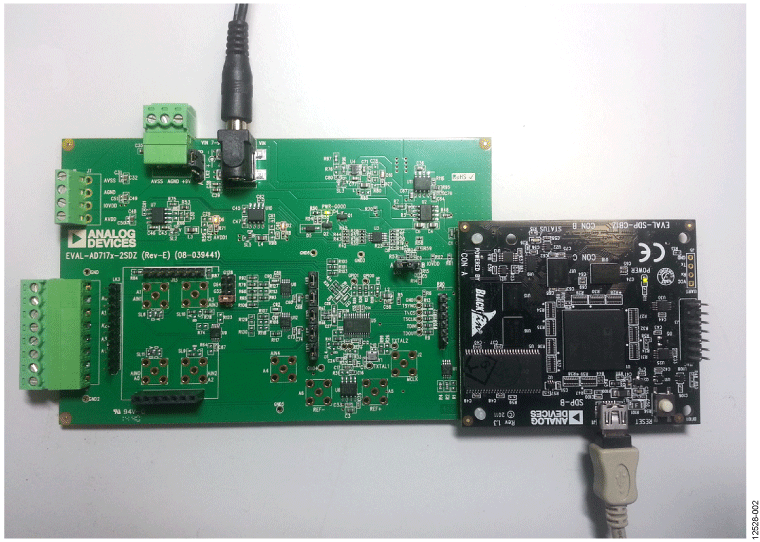

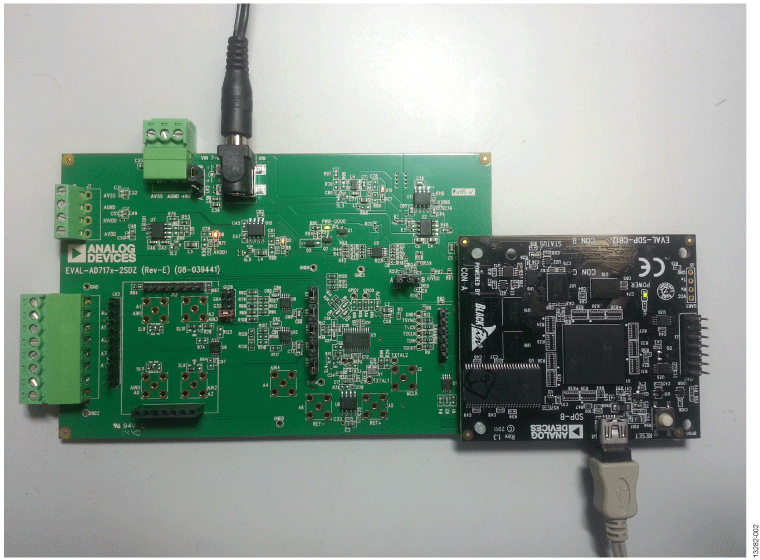

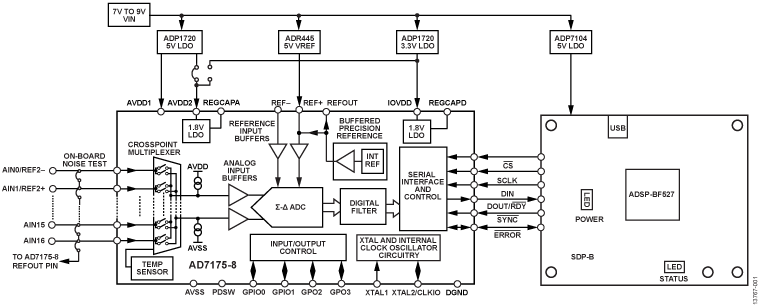

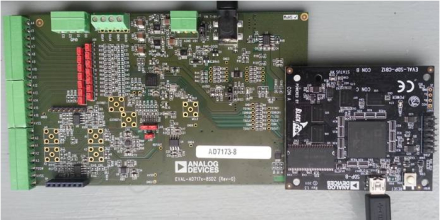

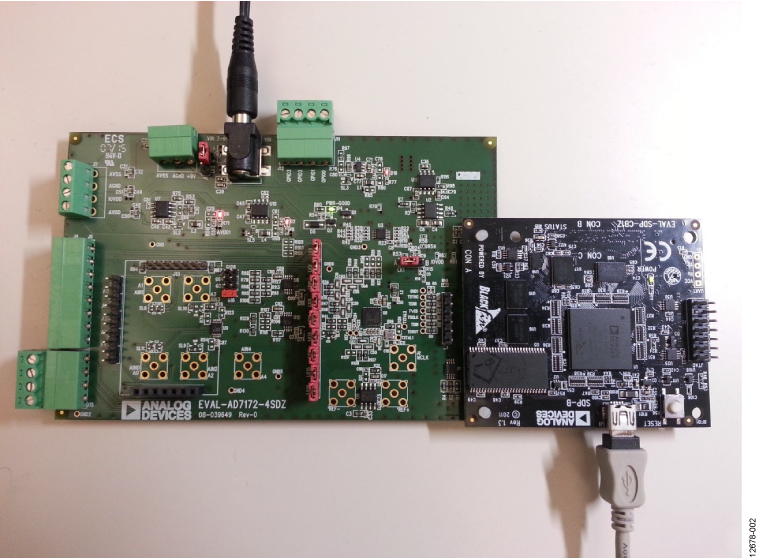

AD717xファミリーを用いる設計には、拡張ツールセットと付属品が役に立ちます。Eval+は当社の次世代カスタマ評価用ソフトウェアです。一括でダウンロードでき、実装された機能モデルでバーチャル評価をしてから、フル装備のカスタマ評価用ボードによるシリコン評価に移ることができます。すべての汎用ソフトウェアにはフル装備のカスタマ評価用ボードが付属しており、アンプやリファレンスやフルパワー・ソリューションなどのアナログ・プロトタイピング用の調整済みオプションもあります。SDP-Bコントローラー・ボードを用いた評価や、ご利用のデジタル・ホスト・モジュールに接続するスタンドアローン動作、あるいはマイクロコントローラーやDSPやPMODコネクター・コントローラー用の最新の評価キットなどに対応する多様なコネクティビティー・オプションが用意されています。
アプリケーションに特化した可用性のあるCFTLにより、システム・レベルの開発に直ちに着手してリスクを減らし、試作を安価に仕上げることができます。
OSイグザンプルなしのCコード・ドライバーは、当社のデバイス・データシートからファームウェア・コンフィグレーション、コントロールやデータ読出しへの変換を容易にします。
拡張ツールセットと付属品
AD717xファミリーを用いる設計には、拡張ツールセットと付属品が役に立ちます。Eval+は当社の次世代カスタマ評価用ソフトウェアです。一括でダウンロードでき、実装された機能モデルでバーチャル評価をしてから、フル装備のカスタマ評価用ボードによるシリコン評価に移ることができます。すべての汎用ソフトウェアにはフル装備のカスタマ評価用ボードが付属しており、アンプやリファレンスやフルパワー・ソリューションなどのアナログ・プロトタイピング用の調整済みオプションもあります。SDP-Bコントローラー・ボードを用いた評価や、ご利用のデジタル・ホスト・モジュールに接続するスタンドアローン動作、あるいはマイクロコントローラーやDSPやPMODコネクター・コントローラー用の最新の評価キットなどに対応する多様なコネクティビティー・オプションが用意されています。
アプリケーションに特化した可用性のあるCFTLにより、システム・レベルの開発に直ちに着手してリスクを減らし、試作を安価に仕上げることができます。
OSイグザンプルなしのCコード・ドライバーは、当社のデバイス・データシートからファームウェア・コンフィグレーション、コントロールやデータ読出しへの変換を容易にします。
