  • TIA、アナログ・フィルタ、ADCドライバ、およびADCが搭載された高性能の電流入力データ・アクイジションμModule
    • 3つの選択可能なTZ設定：2kΩ、20kΩ、および200 kΩ
    • ADC用の内部1.8V LDO
    • 電源デカップリングを含むすべての受動部品
  • 小型のフォーム・ファクタ：12.00mm × 6.00mm CSP_BGA
  • 3.3Vの単電源動作
  • 800μA（TZ = 2kΩ）までのフルスケール入力電流
  • 高速入力過負荷回復
  • 40mAまでの高アナログ入力電流
  • ノイズ・リダクションとアンチエイリアス・フィルタリング用のアナログ・フィルタ
    • 選択可能なLPF帯域幅（1.0MHzと100MHz）
  • 低入力換算電流ノイズ：16pA rms
    • TZ = 200kΩ、65,536（平均値）、1MHzアナログ・フィルタ
  • 最小10nsまでの入力パルス幅をサポート
  • サンプル・レートが最大125MSPSの14ビットADC
    • シリアルLVDSデータ出力
    • SPI制御インターフェース
  • 静止時電力：546mW、LDOイネーブル
  • 温度範囲：-40ºC～+85ºC

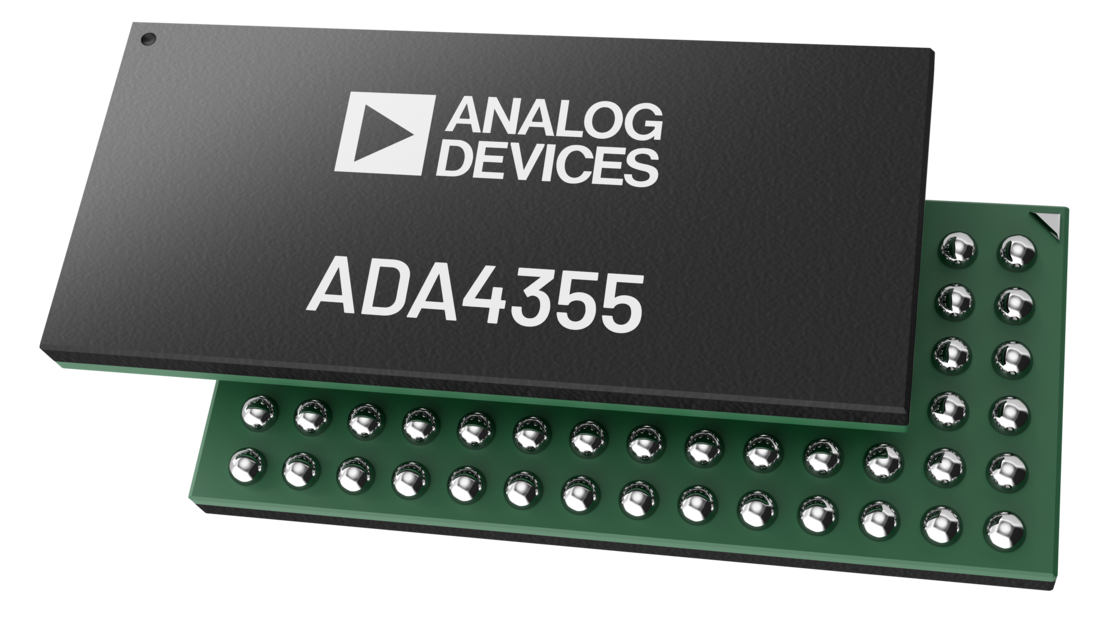

ADA4355
プログラマブル・トランスインピーダンス、電流／ビット・レシーバーµModule
ADA4355 ADA4355 Functional Block Diagram ADA4355 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADA4355

ADA4355評価用システム

今すぐ購入 詳細を表示

機能と利点

  • ADA4355マイクロモジュール評価に必要なハードウェアおよびソフトウェア一式
  • 必要な接続は4ヵ所のみ
    • 12V電源、5V電源、USB、テスト対象の光ファイバ
  • システム制御および測定のためのオプションはすべて、直感的で使いやすいGUI経由で提供されます。

製品詳細

ADA4355は、必要な機能が全て揃った高性能の電流入力µModule®です。スペース節約のため、ADA4355は小型光モジュールやマルチチャンネル・システムに対応した包括的な電流／ビット・データ・アクイジション・チャンネルの形成に必要となる、能動部品および受動部品を全て備えています。

デバイスの高速TIAは、パルス幅10nsに対応しており、Time of Flight測定において優れた空間分解能を発揮します。さらに、ダイナミック・レンジを最大限にするため、ADA4355では3通りのTIAゲイン（TZ）設定が可能です。内蔵の、選択可能なアナログ・ローパス・フィルタ（LPF）は、コーナ周波数100MHzでデバイス帯域幅を制限し、125MSPS ADCのアンチエイリアス・フィルタとして機能しながら、広帯域ノイズを最小限に抑えることができます。低帯域幅信号または広帯域信号パルス（例えば20μs以上）に対しては、フィルタをコーナ周波数1.0MHzに設定することにより、ノイズを更に低減できます。

14ビットADCは、増幅された電圧信号を最大125MSPSの速度で変換し、各レーン最大1Gbps速度で動作する直列・低電圧差動伝送（LDVS）データ・レーン2つを介して、デジタル化された信号を出力します。データ・クロック出力は（DCO）は最高500MHｚの周波数で動作し、ダブル・データ・レート（DDR）動作にも対応しています。

ADA4355は、入力電力信号が大きい場合のオーバードライブ回復時間が短いほか、動作温度範囲が−40°C～+85°Cの12mm × 6mm CSP_BGAパッケージを採用しています。

アプリケーション

  • 電流から電圧への変換
  • 化学分析装置
  • 質量分析
  • Time of Flight（ToF）
  • 光ファイバ・センシング
