ADBT1000

新規設計に推奨

バッテリの組み立ておよびテスト用の4チャンネルAFE、デジタル・コントローラ、PWM

データシート (Rev. Sp0) 製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 電圧と電流の高精度な計測
  • 最大18ビット（有効）分解能の4 PWMコントロール・チャンネル
    • 同期／非同期の整流器動作の選択が可能
    • プログラマブルなデッド・タイム補償
    • 2ステップでの62.5kHz～500kHzでプログラマブルなスイッチング周波数
  • 多相動作
    • チップ間デジタル電流分担
    • チップ間周波数同期
  • チャンネルごとの内蔵スペクトル分析
    • 負荷インピーダンスの計測
  • デジタル制御ループ
    • プログラマブルPIDループ・フィルタ
    • 高速DCバス電圧フィードフォワード
  • SPIポート制御およびステータス・インターフェース
    • プログラマブル・ステータス変更のホスト割込み
  • CC、CV、CP、およびCR動作モード
    • 15ビット設定値分解能
    • 入出力の突入電流保護
  • 外付けNTCサーミスタの温度検出
    • 内部ダイ温度計測
  • 入力電圧および電流のユーザ・キャリブレーション
  • 0°C～85°Cで動作
ADBT1000
バッテリの組み立ておよびテスト用の4チャンネルAFE、デジタル・コントローラ、PWM
ADBT1000 Functional Block Diagram ADBT1000 Pin Configuration ADBT1000 Chip Image
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

秘密保持契約（NDA）をリクエスト

技術文書一式は、秘密保持契約書（NDA）完成後にご利用いただけます。プロジェクトの詳細、会社情報、連絡先情報を電子メールで ADBT1000@analog.comまでお送りください。今後のサポートは、 アナログ・デバイセズ販売代理店よりご提供いたします。
さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
EVAL-ADBT1000

ADBT1000 Battery Testing and Formation Evaluation Board

今すぐ購入 詳細を表示

機能と利点

  • Full featured system evaluation board for ADBT1000
  • Charge and discharge batteries under constant current (CC), constant voltage (CV), and constant power (CP), discharge additionally allows constant resistance (CR)
  • Allows multiple charge and discharge configurations
  • Channels fully functional for Li-Ion cell formation and testing similar to real world manufacturing equipment
  • Energy recycling capability
  • Intuitive Graphic User Interface (GUI) for easy configuration

製品詳細

The ADBT1000 system demo evaluation kit is a recommended starting point for users building battery formation and test equipment based on the ADBT1000 Four Channel AFE, Digital Controller, and PWM for Battery Formation and Test. The system is composed of the ADBT1000 controller board, which has sockets for accommodating 4 switching power modules, and an SDP board as the host interface to run the software. The system has an intuitive graphic user interface (GUI), called KingWare, which serves as the user hub for configuration, evaluation, debugging, datalogging and rapid prototyping of the system demo board. The ADBT1000 datasheet should be consulted in conjunction with the user guide.
EVAL-ADBT1000
ADBT1000 Battery Testing and Formation Evaluation Board

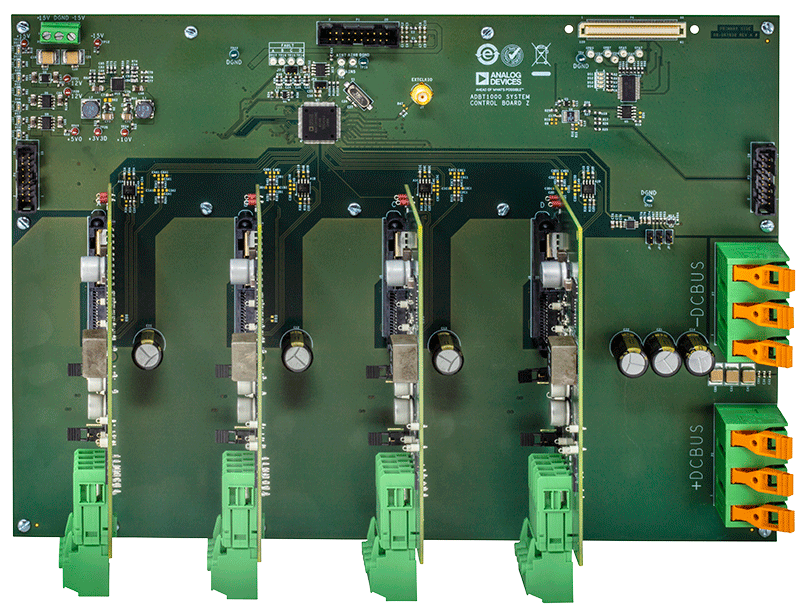

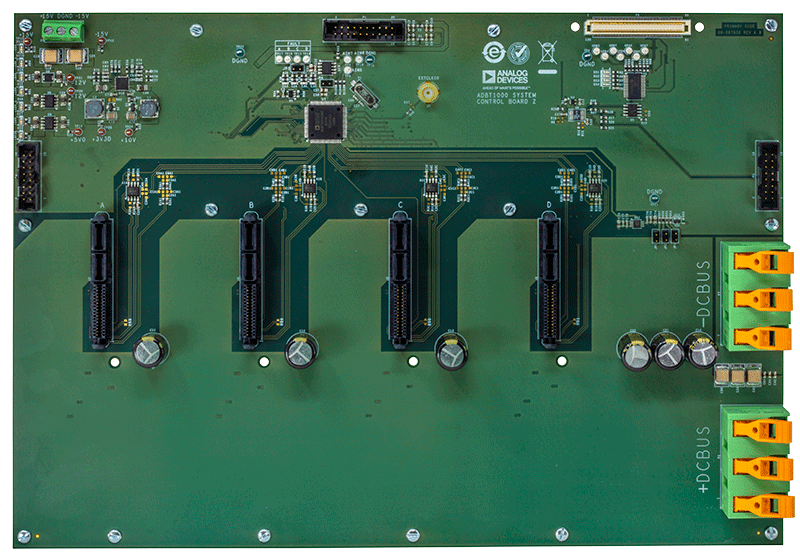

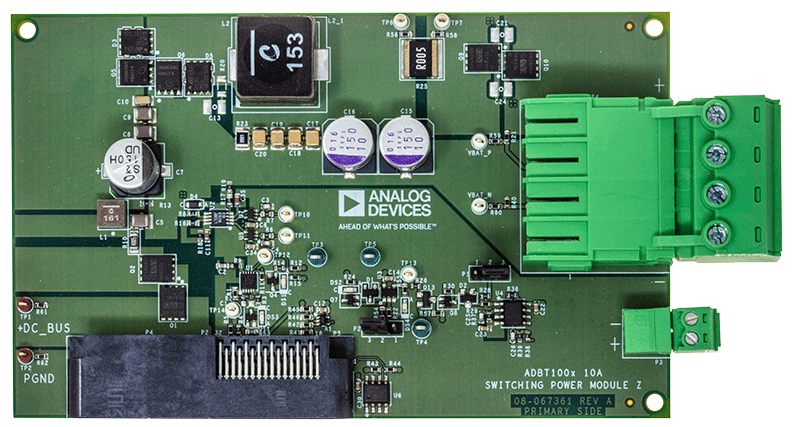

EVAL-ADBT1000 Evaluation Board Kit EVAL-ADBT1000 Evaluation Board Kit - Top View EVAL-ADBT1000 Evaluation Board - System Control Board EVAL-ADBT1000 Evaluation Board - Switching Power Module
