LTC6908

製造中

スペクトラム拡散変調付き抵抗設定SOT-23発振器

データシート (Rev. C)
製品モデル
28
1Ku当たりの価格
最低価格：$2.05
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • LTC6908-1：相補出力（0°/180°）
  • LTC6908-2：直交出力（0°/90°）
  • 周波数範囲：50kHz～10MHz
  • 外付け抵抗1個で周波数を設定
  • オプションのスペクトラム拡散周波数変調により、EMC性能を改善
  • ±10%の周波数拡散
  • 電源電流：400µA（標準）（V+ = 5V、50kHz）
  • 周波数誤差：≤ 1.5%（最大）（TA = 25°C、V+ = 3V）
  • 温度安定度：±40ppm/°C
  • 短い起動時間：260µs（標準）（1MHz時）
  • 安定するまで出力をミュート
  • 2.7V～5.5V単電源動作
  • 低背型（1mm）ThinSOTおよびDFN（2mm × 3mm）パッケージ
  • オートモーティブ・アプリケーション向けのAEC-Q100認定済み
LTC6908
スペクトラム拡散変調付き抵抗設定SOT-23発振器

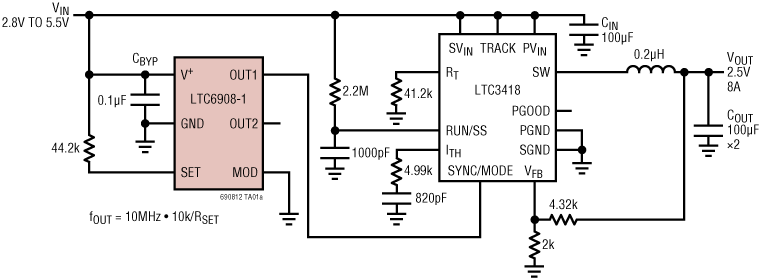

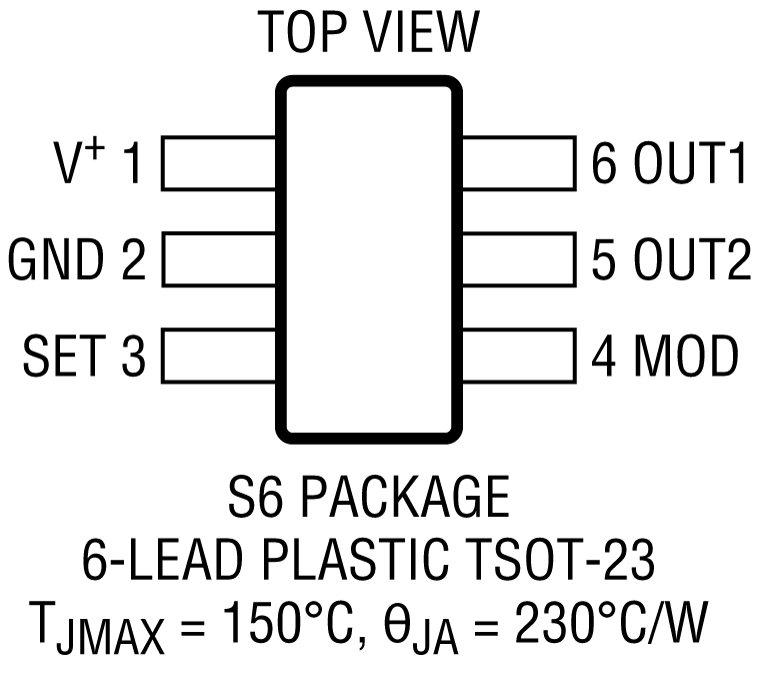

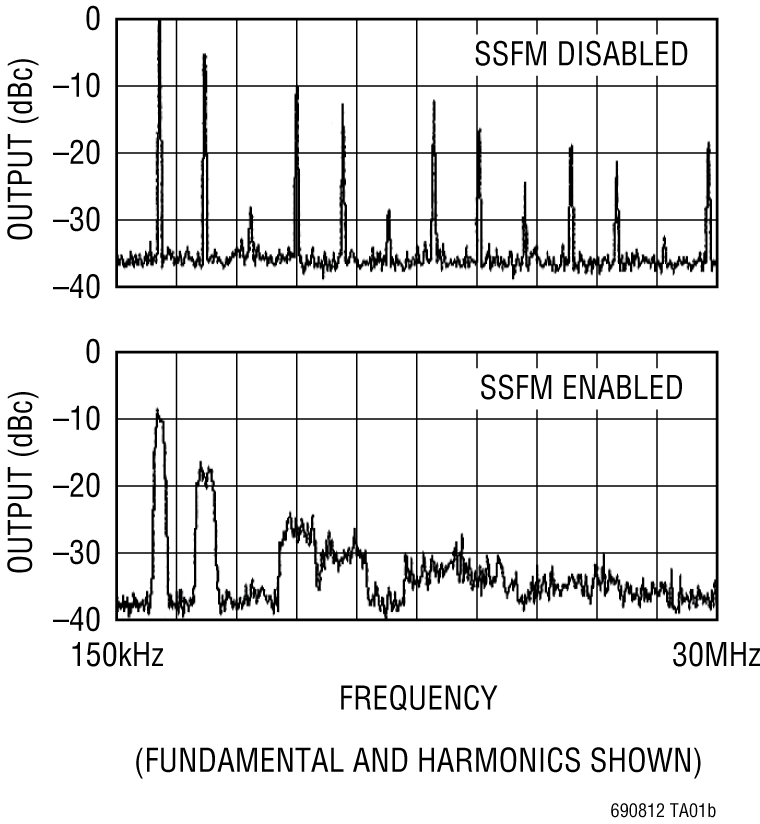

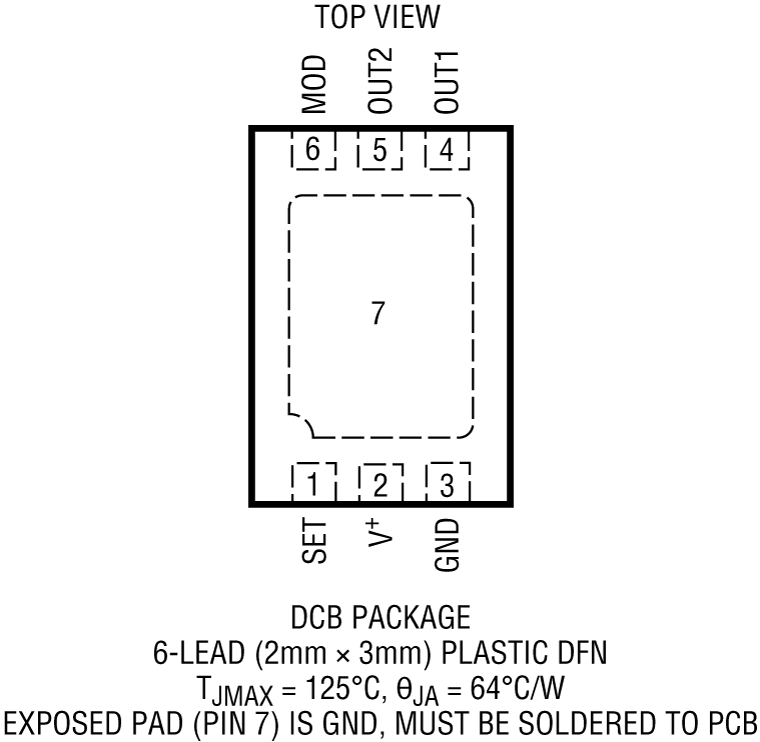

LTC6908-1-6908-2 Application Circuit LTC6908-1-6908-2 Pin configuration LTC6908-1-6908-2 Pin Configuration LTC6908-1-6908-2 Performance Graph
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 3

技術記事 5

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
電圧制御発振器（VCO） 1
LTC6909
製造中 スペクトル拡散変調付き、1～8 出力、マルチフェーズ･シリコン発振器
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LTC6908-1
  • LTC6908-2

OscCalc選択および合成ツール

アプリケーションに適したシリコン発振器を短時間で容易に選択いただけます。（注：OscCalcを機能させるには、Excelのマクロを有効にする必要があります。）

ツールを開く
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC2073B-K

LTC6908-2 Silicon Oscillator Demo Board

今すぐ購入 詳細を表示

製品詳細

DC2073B demo board features ADI's SOT23 packaged silicon oscillators. The DC2073B demo board is available in eleven different options: DC2073B-A through DC2073B-K. These eleven options provide for the evaluation of resistor-set oscillator ICs and fixed frequency ICs.

eval board
schematic 2
DC2073B-J

LTC6908-1 シリコン発振器デモ・ボード

今すぐ購入 詳細を表示

製品詳細

DC2073B デモ・ボードは、Linear Technology の SOT23 パッケージシリコン発振器を搭載しています。DC2073B デモ・ボードは、DC2073B-A から DC2073B-K までの 11 種類からお選びいただけます。これらの 11 種類の選択肢が、抵抗設定発振器 IC および固定周波数 IC の評価に備えます。
DC2073B-K
LTC6908-2 Silicon Oscillator Demo Board
DC2073B - Schematic
DC2073B-J
LTC6908-1 シリコン発振器デモ・ボード
DC2073B - Schematic
