要約

この文書では、既存のLXT384アプリケーションでDS26303を使うために必要となる情報に重点をおきつつ、DS26303とLXT384の違いについて説明します。機能の違い、レジスタの考慮点、およびハードウェアの考慮点についての説明を提供します。

はじめに

この文書では、既存のLXT384アプリケーションでDS26303を使うために必要となる情報に重点をおきつつ、DS26303とLXT384の違いについて説明します。DS26303は、3.3V単一電源で動作してE1/T1/J1をサポートする、8チャネルのショートホールラインインタフェースユニット(LIU)です。このデバイスは、ソフトウェアの変更なしでLXT384の機能をサポートするとともに、新たに追加されたレジスタバンクを使用することによって利用可能になった追加機能を提供します。DS26303は、PCBのレイアウトを変更することなく、希望のアプリケーションに合わせて単に外付け部品の値を変えるだけで、既存のLXT384アプリケーションで使用することができます。

機能の違いは、3つのセクションに分けて説明します。表1では、DS26303の機能の中でLXT384には存在しないものの一覧を示します。表2では、LXT384の機能の中でDS26303には存在しないものの一覧を示します。表3では、DS26303とLXT384の両方に存在しており、かつ両方のデバイスで同じ実装になっていない機能の一覧を示します。

DS26303とLXT384のレジスタの違いについては、DS26303の拡張レジスタセットによって提供される追加機能と合わせて、表6～表10で説明します。図1と表11では、DS26303を既存のLXT384アプリケーションで使用する場合に必要となる、部品の値の細かな変更について示します。

表1. LXT384には存在しないDS26303の機能
DS26303 LXT384
Programmable options to clear interrupt status on write or read. Clear on read is default. Not supported.
Individual channel control for jitter attenuator:

  • Enable/disable
  • FIFO depth
  • FIFO limit trip
    		•  All channels have global control.
    Internal software-selectable transmit and receive side termination for 100Ω T1 twisted-pair, 110Ω J1 twisted-pair, 120Ω E1 twisted–pair, and 75Ω E1 coaxial applications. Not supported.
    In HPS mode, the transmitter output and the internal impedance of the receiver can be turned off with only the OE pin. Requires that both receivers use the same front-end termination.
    Built-in BERT tester for diagnostics. Not supported.
    Individual channel control for:

  • Short-circuit protection
  • AIS enable on LOS
  • RCLK inversion
  • TCLK inversion
    		•  All channels have global control.
    Individual channel-line violation detection. Not supported.
    Flexible MCLK
    See Table 4 for available input frequencies.    		 Not supported.
    Programmable TECLK output pin (1.544MHz or 2.048MHz) Not supported.
    Programmable CLKA output pin See Table 5 for available output frequencies. Not supported.
    Flexible interrupt pin Not supported.
    表2. DS26303には存在しないLXT384の機能
    DS26303 LXT384
    Uses single optimal value. Capability to select the jitter attenuator bandwidth.
    — Analog JTAG
    MLCK Pin Functionality
    The DS26303 and LXT384 both require MCLK to for data with clock recovery as well as AIS detection. The MCLK pin of the LXT384 provides additional functionality not present in the DS26303.

    LXT384 MCLK held high.
  • The LXT384 operates as a simple data receiver. The clock-recovery circuit is disabled and RPOS/RNEG are internally connected to an EXOR that is fed to the RCLK pin for external clock recovery. The PLL recovery circuit is disabled in this mode.

    • LXT384 MCLK held low.
  • RPOS/RNEG and RCLK go to a high-impedance state.
    		•
    表3. DS26303とLXT384の間における機能の相違
    DS26303 LXT384
    3.3V LIU power only, 5V not provided. 5V LIU power.
    Non-mux Intel® write address to WRB rising-edge setup time is 17ns. Non-mux Intel write address to WRB rising-edge setup time is 6ns.
    Expects non-mux Intel read address to be valid when RDB is active. Non-mux Intel read address to RDB rising-edge setup time is 6ns. This might be an error in datasheet because data is out before this setup time.
    Inactive RDY to tri-state delay time 12ns (max). Inactive RDY to tri-state delay time 3ns (max).
    Clears the interrupt pin when reading or writing the interrupt status. Clears interrupt pin when reading the status register.
    Jitter attenuator FIFO depths of 32 bits or 128 bits. Jitter attenuator FIFO depths of 32 bits or 64 bits.
    Individual channel control for jitter attenuator:

  • Enable/disable
  • FIFO depth
  • FIFO limit trip
    		•  All channels have global control.
    表4. DS26303のMCLKの選択
    PLLE MPS1, MPS0 MCLK MHz (±50ppm) FREQS T1 or E1 Mode
    0 xx 1.544 x T1
    0 xx 2.048 x E1
    1 00 1.544 1 T1/J1 or E1
    1 01 3.088 1 T1/J1 or E1
    1 10 6.176 1 T1/J1 or E1
    1 11 12.352 1 T1/J1 or E1
    1 00 2.048 0 T1/J1 or E1
    1 01 4.096 0 T1/J1 or E1
    1 10 8.192 0 T1/J1 or E1
    1 11 16.384 0 T1/J1 or E1
    表5. DS26303のクロックAの選択
    CLKA3 to CLKA0 MCLK (Hz)
    0000 2.048M
    0001 4.096M
    0010 8.192M
    0011 16.384M
    0100 1.544M
    0101 3.088M
    0110 6.176M
    0111 12.352M
    1000 1.536M
    1001 3.072M
    1010 6.144M
    1011 12.288M
    1100 32k
    1101 64k
    1110 128k
    1111 256k

    レジスタの考慮点

    DS26303には、4つの主なレジスタバンクが内蔵されています。

    • プライマリレジスタ(DS26303およびLXT384)
    • セカンダリレジスタ(DS26303のみ)
    • 個別LIUレジスタ(DS26303のみ)
    • BERTレジスタ(DS26303のみ)

    DS26303のプライマリレジスタは、ほぼLXT384のレジスタと同じですが、1点だけ例外があります。LXT384では予約されていたレジスタアドレス1Fhが、DS26303では代わりにDS26303の追加レジスタバンク用のアドレスポインタ(ADDP)として使用されています。DS26303を既存のLXT384の代わりに使用する場合、アプリケーションソフトウェアの変更は必要ありません。表6に、DS26303とLXT384に含まれるプライマリレジスタの一覧を示します。

    表6. DS26303とLXT384のプライマリレジスタ
    Address (Hex) DS26303 LXT384
    00–15 Primary Registers Registers
    16–1E Reserved Reserved
    1F ADDP (Address pointer for additional register banks). This register must be set to point to the desired register bank.
    00h) Primary Bank
    AAh) Secondary Bank
    01h) Individual LIU Bank
    02h) BERT Bank    		 Reserved

    DS26303の追加機能と柔軟性を利用するためには、LXT384アプリケーション向けに書かれたすべてのオリジナルソースコードに、新規コードを追加する必要があります。DS26303のADDPレジスタのアドレスは1F (16進)ですが、これはLXT384では予約アドレスになっています。ADDPは、異なるレジスタバンクにアクセスするためのポインタとして使用されています。表7に、DS26303のレジスタバンクの一覧と、希望のレジスタバンクにアクセスするために必要となるADDPの値を示します。

    表7. DS26303のアドレスポインタのバンク選択
    ADDP7 to ADDP0 (Hex) Bank Name
    00 Primary Bank
    AA Secondary Bank
    01 Individual LIU Bank
    02 BERT Bank

    表8に、セカンダリレジスタバンクに含まれるレジスタの一覧を示します。また、個別LIUレジスタバンクに含まれるレジスタの一覧を表9に、BERTレジスタバンクに含まれるレジスタの一覧を表10に、それぞれ示します。

    表8. DS26303のセカンダリレジスタバンク
    Address (Hex) Register Name
    00 Single-Rail Mode Select
    01 Line-Code Selection
    02 Not used
    03 Receiver Power-Down Enable
    04 Transmitter Power-Down Enable
    05 Excessive Zero-Detect Enable
    06 Code-Violation-Detect Enable Bar
    07–1E Not used
    1F Set to AAh for access to Secondary Register Bank
    表9. DS26303の個別LIUレジスタバンク
    Address (Hex) Register Name
    00 Individual JA Enable
    01 Individual JA Position Select
    02 Individual JA FIFO Depth Select
    03 Individual JA FIFO Limit Trip
    04 Individual Short-Circuit-Protection Disable
    05 Individual AIS Select
    06 Master Clock Select
    07 Global-Management Register
    08–0F Reserved
    10 Bit-Error-Rate Tester Control Register
    12 Line-Violation Detect Status
    13 Receive Clock Invert
    14 Transmit Clock Invert
    15 Clock-Control Register
    16 RCLK Disable Upon LOS Register
    1E Global-Interrupt Status Control
    1F Set to 01h for access to Individual LIU Register Bank
    表10. DS26303のBERTレジスタバンク
    Address (Hex) Register Name
    00 BERT Control Register
    01 Reserved
    02 BERT Pattern Configuration 1
    03 BERT Pattern Configuration 2
    04 BERT Seed/Pattern 1
    05 BERT Seed/Pattern 2
    06 BERT Seed/Pattern 3
    07 BERT Seed/Pattern 4
    08 Transmit-Error Insertion Control
    09–0A Reserved
    0C BERT Status Register
    0D Reserved
    0E BERT Status Register Latched
    10 BERT Status Register Interrupt Enable
    11–13 Reserved
    14 Receive Bit-Error Count Register 1
    15 Receive Bit-Error Count Register 2
    16 Receive Bit-Error Count Register 3
    17 Receive Bit-Error Count Register 4
    18 Receive Bit Count Register 1
    19 Receive Bit Count Register 2
    1A Receive Bit Count Register 3
    1B Receive Bit Count Register 4
    1C–1E Reserved
    1F Set to 02h for access to BERT Register Bank

    ハードウェアの考慮点

    DS26303は、PCBのレイアウトを変更することなく、既存アプリケーションのLXT384を置き換えることができます。必要なのは、希望するアプリケーションに応じて、外付け部品の値を変更することだけです。DS26303の推奨ネットワーク終端回路を図1に、またDS26303の適切な終端に必要な各部品の値を表11に示します。


    トランスミッタ


    LXT384は、TTIPおよびTRING出力と直列に送信側に抵抗を必要とします。LXT384ではこれらの抵抗に、0Ω (T1 3.3Vモード)、11Ω (E1 75Ω同軸)、または11Ω (E1 120Ωツイストペア)であることが推奨されています。DS26303は抵抗を必要としないため、実装されている場合はすべてのモードにおいて0Ωにしてください。LXT384は、パルスシェーピングを使用しない場合、DCブロッキングコンデンサを必要とします。DS26303はDCブロッキングコンデンサを必要としないため、既存のLXT384アプリケーションのPCBに実装されている場合は、0Ωの抵抗に交換してください。


    レシーバ


    受信側では、LXT384は12.4Ω (T1 3.3Vモード)、9.31Ω (E1 75Ω同軸)、または15Ω (E1 120Ωツイストペア)の終端抵抗が必要です。DS26303は、外部インピーダンスモードを使用している場合、すべてのモードで15Ωの終端抵抗が必要です。DS26303のソフトウェア選択可能なインピーダンス整合モードを使用している場合は、これらの抵抗は必要ありません。LXT384はRTIPおよびRRING端子と直列に1kΩの抵抗が必要です。ソフトウェア終端/インピーダンス整合を希望する場合は、これらの1kΩ抵抗を0Ω抵抗に交換してください。

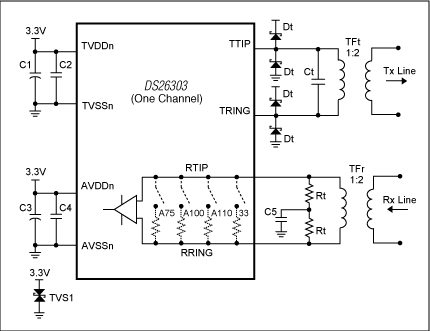

    図1. LIUフロントエンド。

    図1. LIUフロントエンド。

    表11. LIUフロントエンドの部品の値
    Mode Component 75Ω Coax 120Ω Twisted Pair 100Ω/110Ω Twisted Pair
    Tx Capacitance Ct 560pF (typ). Adjust for board parasitics for optimal return loss.
    Tx Protection Dt International Rectifier: 11DQ04 or 10BQ060 Motorola: MBR0540T1
    Rx Transformer 1:2 TFr Pulse: T1124 (0°C to +70°C)
    Tx Transformer 1:2 TFt Pulse: T1114 (-40°C to +85°C)
    Tx Decoupling (ATVDD) C1 Common decoupling for all eight channels is 68µF.
    Tx Decoupling (ATVDD) C2 Recommended decoupling per channel is 0.1µF.
    Rx Decoupling (AVDDn) C3 Common decoupling for all eight channels is 68µF.
    Rx Decoupling (AVDDn) C4 Common decoupling for all eight channels is 0.1µF.
    Rx Termination C5 When in external impedance mode, Rx capacitance for all eight channels is 0.1µF. Do not populate if using internal impedance mode.
    Rx Termination Rt When in external impedance mode, the two resistors for all modes is 15.0Ω ±1%. Do not populate if using internal impedance mode.
    Voltage Protection TVS1 SGS-Thomson: SMLVT 3V3 (3.3V transient suppressor)

    DS26303のその他の情報

    マキシムの通信製品の詳細については、データシートを参照してください。 これらの通信デバイスの操作に関してさらに質問がある場合は、アナログ技術サポート チームにお問い合わせください。
