AD2437

量产

A 2B 收发器支持 50W 总线功率和延长距离

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

A2B 总线特性

  • 线形拓扑结构
    • 单个主节点，最多 16 个从属节点
    • 节点间距离长达 30 m，整个线缆长度达 300 m
  • 远距离通信
    • 同步数据
      • 多通道 I2S/时分复用至 I2S/时分复用
      • 同步时钟，相位在所有节点中对齐
      • 低延迟节点到节点通信
    • I2C 至 I2C 控制和状态信息
    • 远距离 GPIO
  • 总线电源或本地电源从属节点
  • 使用 SigmaStudio+ 图形软件工具进行配置

基线 A2B 收发器特性

  • 可配置为 A2B  总线主节点或从属节点
  • 可通过 I2C 和 SPI 接口进行编程
  • 8 位到 32 位多通道 I2S/时分复用接口
    • I2S/时分复用/PDM 可编程数据速率
    • 节点之间最多 51 个 16 位数据通道或 32 个 24 位数据通道
  • 主或从属节点上的最多四个高动态范围麦克风的 PDM 输入
  • 支持在同一节点上接收 I 2S/TDM 和 PDM 数据
  • 为每个收发器提供唯一 ID 寄存器
  • 支持交越或直通布线

AD2437 收发器增强功能

  • 混合信号
    • 电源电压的 ADC 监控
    • 在低电压输入 (LVI) 模式下，支持 VIN 上的 3.3V 输入
  • 数字
    • 远距离高速 SPI（高达 10 Mbps）
    • 专用硬件复位引脚
    • I2S/时分复用交叉开关
      • 灵活地将 Tx/Rx 时分复用通道数据映射到 A2B 插槽
    • 支持 I2C 快速模式 Plus (1 MHz)
    • 支持使用四个 PWM 输出的 LED 照明控制
    • 八个 GPIO 引脚，具有可配置的引脚映射
AD2437
A 2B 收发器支持 50W 总线功率和延长距离

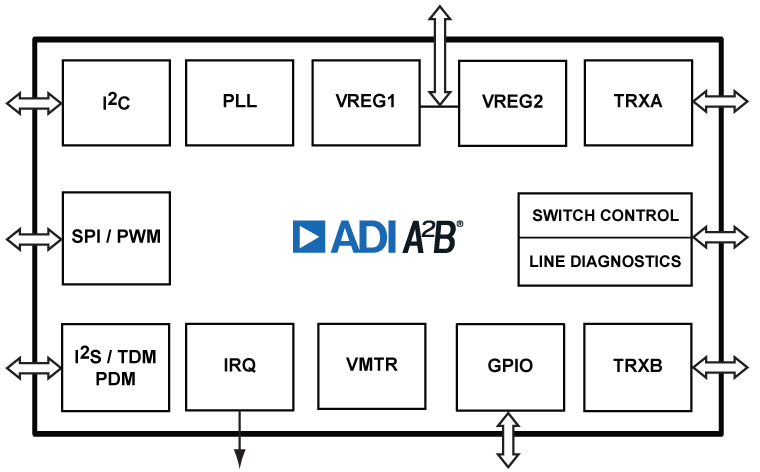

AD2437 Functional Block Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 5

应用笔记 1

集成电路异常 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

A2B® 软件

A2B 网络设计工具和嵌入式软件堆栈使音频网络设计人员能够以图形方式设计A2B网络，并将其部署到嵌入式平台中

更多内容

SigmaStudio®+

汽车音频、连接和算法/IP应用的系统级解决方案

更多内容

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-AD2437B1NZ

AD2437 XLR 总线供电从属 (BPS) 节点

立即购买 更多内容

产品详情

EVAL-AD2437B1NZ 是一款评估板，用于评估 AD2437 A2B（音频总线）收发器的各种外设。有关 AD2437 的更多详细信息，请参阅数据手册/手册。

EVAL-AD2437B1NZ 配置为总线供电子 (BPS) 节点。EVAL-AD2437B1NZ 可连接到主节点、本地供电子节点 (LPS) 或总线供电子节点 (BPS)。这些评估板可配合 SigmaStudio+® 图形开发工具使用。

PC 主机通过 USB 转 I2C/SPI 桥控制 AD2437 A 2B 主收发器 I 2C/SPI 信号；USBi (EVAL-ADUSB2EB)。这样，SigmaStudio+ 可以直接发现和控制 A 2B 网络以及回读寄存器和监视性能。

SigmaStudio+® 图形开发工具是适用于 SigmaDSP、A2B 和 Sharc 处理器的编程、开发和软件调试图形开发工具。熟悉的音频算法模块可以像原理图一样连接在一起，编译器生成 DSP 就绪代码和用于设置和调整参数的控制界面。凭借此工具，即使没有 DSP 代码编写经验的工程师也能轻松地在设计中实现 DSP，而且此工具仍然十分强大，可以满足经验丰富的 DSP 设计人员的需求。SigmaStudio+ 与 ADI 公司的评估板和生产设计相结合，可提供完整的在线实时 IC 控制。

SigmaStudio+ 包含用于执行音频处理（例如滤波、混音和动态处理）的广泛算法库，还包括基本的低级别 DSP 功能和控制块。标准库中包含先进的记录端处理算法，如增强型立体声捕获和风噪声检测。ADI 公司和第三方合作伙伴的插件算法可添加到 SigmaStudio+ 的拖放库中。

除了图形 DSP 信号流开发外，SigmaStudio+ 还包括其他功能，可加快从产品概念到发布的设计周期。SigmaStudio+ 包含用于直观设置控制寄存器、计算滤波器系数表、可视化滤波器幅度和相位响应、生成 C 头文件以及对一系列控件进行排序的工具，可轻松从 SigmaStudio+ 过渡到微控制器上的系统实现。

评估板比较指南
AD2437 评估板 主/从 电源 连接器
EVAL-AD2437A1MZ 主/从（主/LPS） 本地 RJ45
EVAL-AD2437B1MZ 从 (BPS) 总线 RJ45
EVAL-AD2437A1NZ 主/从（主/LPS） 本地 XLR
EVAL-AD2437B1NZ 从 (BPS) 总线 XLR

eval board
schematic 4
schematic 5
schematic 6
EVAL-AD2437B1MZ

AD2437 RJ45 总线供电从属 (BPS) 节点

立即购买 更多内容

产品详情

EVAL-AD2437B1MZ 是一款评估板，用于评估 AD2437 A2B（音频总线）收发器的各种外设。有关 AD2437 的更多详细信息，请参阅数据手册/手册。

EVAL-AD2437B1MZ 配置为总线供电子 (BPS) 节点。EVAL-AD2437B1MZ 可连接到主节点、本地供电子节点 (LPS) 或总线供电子节点 (BPS)。这些评估板可配合 SigmaStudio+ 图形开发工具使用。

PC 主机通过 USB 转 I2C/SPI 桥控制 AD2437 A 2B 主收发器 I 2C/SPI 信号；USBi (EVAL-ADUSB2EB)。这样，PC 可以直接发现和控制 A 2B 网络以及回读寄存器和监视性能。

SigmaStudio+® 图形开发工具是适用于 SigmaDSP、A2B 和 Sharc 处理器的编程、开发和软件调试图形开发工具。熟悉的音频算法模块可以像原理图一样连接在一起，编译器生成 DSP 就绪代码和用于设置和调整参数的控制界面。凭借此工具，即使没有 DSP 代码编写经验的工程师也能轻松地在设计中实现 DSP，而且此工具仍然十分强大，可以满足经验丰富的 DSP 设计人员的需求。SigmaStudio+ 与 ADI 公司的评估板和生产设计相结合，可提供完整的在线实时 IC 控制。

SigmaStudio+ 包含用于执行音频处理（例如滤波、混音和动态处理）的广泛算法库，还包括基本的低级别 DSP 功能和控制块。标准库中包含先进的记录端处理算法，如增强型立体声捕获和风噪声检测。ADI 公司和第三方合作伙伴的插件算法可添加到 SigmaStudio+ 的拖放库中。

除了图形 DSP 信号流开发外，SigmaStudio+ 还包括其他功能，可加快从产品概念到发布的设计周期。SigmaStudio+ 包含用于直观设置控制寄存器、计算滤波器系数表、可视化滤波器幅度和相位响应、生成 C 头文件以及对一系列控件进行排序的工具，可轻松从 SigmaStudio+ 过渡到微控制器上的系统实现。

评估板比较指南
AD2437 评估板 主/从 电源 连接器
EVAL-AD2437A1MZ 主/从（主/LPS） 本地 RJ45
EVAL-AD2437B1MZ 从 (BPS) 总线 RJ45
EVAL-AD2437A1NZ 主/从（主/LPS） 本地 XLR
EVAL-AD2437B1NZ 从 (BPS) 总线 XLR

eval board
schematic 7
schematic 8
schematic 9
EVAL-AD2437A1MZ

AD2437 RJ45 主节点或本地供电从属 (LPS) 节点

立即购买 更多内容

产品详情

EVAL-AD2437A1MZ 是一款评估板，用于评估 AD2437 A2B（音频总线）收发器的各种外设。有关 AD2437 的更多详细信息，请参阅数据手册/手册。

EVAL-AD2437A1MZ 可配置为主节点或本地供电从属 (LPS) 节点。EVAL-AD2437A1MZ 可连接到主节点、本地供电子节点 (LPS) 或总线供电子节点 (BPS)。这些评估板可配合 SigmaStudio+ 图形开发工具使用。

在默认配置（主模式）下，该评估板为 A2B 网络提供 A2B 主节点功能。

PC 主机通过 USB 转 I2C/SPI 桥控制 AD2437 A2B 主收发器 I 2C/SPI 信号，USBi (EVAL-ADUSB2EB)。这样，SigmaStudio+ 可以直接发现和控制 A 2B 网络以及回读寄存器和监视性能。或者，在外部 DSP 主机设备（如 SC594）上，通过 SOM 接口也可以控制 EVAL-AD2437A1MZ。在主模式下，AD2437 数字音频信号直接连接到 ADAU1452 SigmaDSPTM，而后者则向 A2B 网络提供时钟和帧同步信号。

该评估板还支持具有不同跳线设置的本地供电子模式，其中 AD2437 数字音频信号可以在 ADAU1452 的帮助下连接到 ADAU1937 音频编解码器或四个麦克风。在子模式下，AD2437 驱动时钟和帧同步到 ADAU1937 和 ADAU1452，以发送或接收数据。四个数字 MEMS 麦克风直接与收发器连接，它们可以位于下游或上游。

SigmaStudio+® 图形开发工具是适用于 SigmaDSP、A2B 和 Sharc 处理器的编程、开发和软件调试图形开发工具。熟悉的音频算法模块可以像原理图一样连接在一起，编译器生成 DSP 就绪代码和用于设置和调整参数的控制界面。凭借此工具，即使没有 DSP 代码编写经验的工程师也能轻松地在设计中实现 DSP，而且此工具仍然十分强大，可以满足经验丰富的 DSP 设计人员的需求。SigmaStudio+ 与 ADI 公司的评估板和生产设计相结合，可提供完整的在线实时 IC 控制。

SigmaStudio+ 包含用于执行音频处理（例如滤波、混音和动态处理）的广泛算法库，还包括基本的低级别 DSP 功能和控制块。标准库中包含先进的记录端处理算法，如增强型立体声捕获和风噪声检测。ADI 公司和第三方合作伙伴的插件算法可添加到 SigmaStudio+ 的拖放库中。

除了图形 DSP 信号流开发外，SigmaStudio+ 还包括其他功能，可加快从产品概念到发布的设计周期。SigmaStudio+ 包含用于直观设置控制寄存器、计算滤波器系数表、可视化滤波器幅度和相位响应、生成 C 头文件以及对一系列控件进行排序的工具，可轻松从 SigmaStudio+ 过渡到微控制器上的系统实现。

评估板比较指南
AD2437 评估板 主/从 电源 连接器
EVAL-AD2437A1MZ 主/从（主/LPS） 本地 RJ45
EVAL-AD2437B1MZ 从 (BPS) 总线 RJ45
EVAL-AD2437A1NZ 主/从（主/LPS） 本地 XLR
EVAL-AD2437B1NZ 从 (BPS) 总线 XLR

eval board
schematic 10
schematic 11
schematic 12
EVAL-AD2437A1NZ

AD2437 XLR 主节点或本地供电从属 (LPS) 节点

立即购买 更多内容

产品详情

EVAL-AD2437A1NZ 是一款评估板，用于评估 AD2437 A2B（音频总线）收发器的各种外设。有关 AD2437 的更多详细信息，请参阅数据手册/手册。

EVAL-AD2437A1NZ 可配置为主节点或本地供电从属 (LPS) 节点。EVAL-AD2437A1NZ 可连接到主节点、本地供电子节点 (LPS) 或总线供电子节点 (BPS)。这些评估板可配合 SigmaStudio+ 图形开发工具使用。

在默认配置（主模式）下，该评估板为 A2B 网络提供 A2B 主节点功能。

PC 主机通过 USB 转 I2C/SPI 桥控制 AD2437 A 2B 主收发器 I 2C/SPI 信号；USBi (EVAL-ADUSB2EB)。这样，SigmaStudio+ 可以直接发现和控制 A 2B 网络以及回读寄存器和监视性能。或者，在外部 DSP 主机设备（如 SC594）上，通过 SoM 接口也可以控制 EVAL-AD2437A1NZ。在默认配置作为主模式时，AD2437 数字音频信号直接连接到 ADAU1452 SigmaDSPTM，而后者则向 A2B 网络提供时钟和帧同步信号。

该评估板还支持具有不同跳线设置的本地供电子模式，其中 AD2437 数字音频信号可以在 ADAU1452 的帮助下连接到 ADAU1937 音频编解码器或四个麦克风。在子模式下，AD2437 驱动时钟和帧同步到 ADAU1937 和 ADAU1452，以发送或接收数据。四个数字 MEMS PDM 麦克风可直接与 A 2 B 收发器连接。

SigmaStudio+® 图形开发工具是适用于 SigmaDSP、A2B 和 Sharc 处理器的编程、开发和软件调试图形开发工具。熟悉的音频算法模块可以像原理图一样连接在一起，编译器生成 DSP 就绪代码和用于设置和调整参数的控制界面。凭借此工具，即使没有 DSP 代码编写经验的工程师也能轻松地在设计中实现 DSP，而且此工具仍然十分强大，可以满足经验丰富的 DSP 设计人员的需求。SigmaStudio+ 与 ADI 公司的评估板和生产设计相结合，可提供完整的在线实时 IC 控制。

SigmaStudio+ 包含用于执行音频处理（例如滤波、混音和动态处理）的广泛算法库，还包括基本的低级别 DSP 功能和控制块。标准库中包含先进的记录端处理算法，如增强型立体声捕获和风噪声检测。ADI 公司和第三方合作伙伴的插件算法可添加到 SigmaStudio+ 的拖放库中。

除了图形 DSP 信号流开发外，SigmaStudio+ 还包括其他功能，可加快从产品概念到发布的设计周期。SigmaStudio+ 包含用于直观设置控制寄存器、计算滤波器系数表、可视化滤波器幅度和相位响应、生成 C 头文件以及对一系列控件进行排序的工具，可轻松从 SigmaStudio+ 过渡到微控制器上的系统实现。

评估板比较指南
AD2437 评估板 主/从 电源 连接器
EVAL-AD2437A1MZ 主/从（主/LPS） 本地 RJ45
EVAL-AD2437B1MZ 从 (BPS) 总线 RJ45
EVAL-AD2437A1NZ 主/从（主/LPS） 本地 XLR
EVAL-AD2437B1NZ 从 (BPS) 总线 XLR

EVAL-AD2437B1NZ
AD2437 XLR 总线供电从属 (BPS) 节点

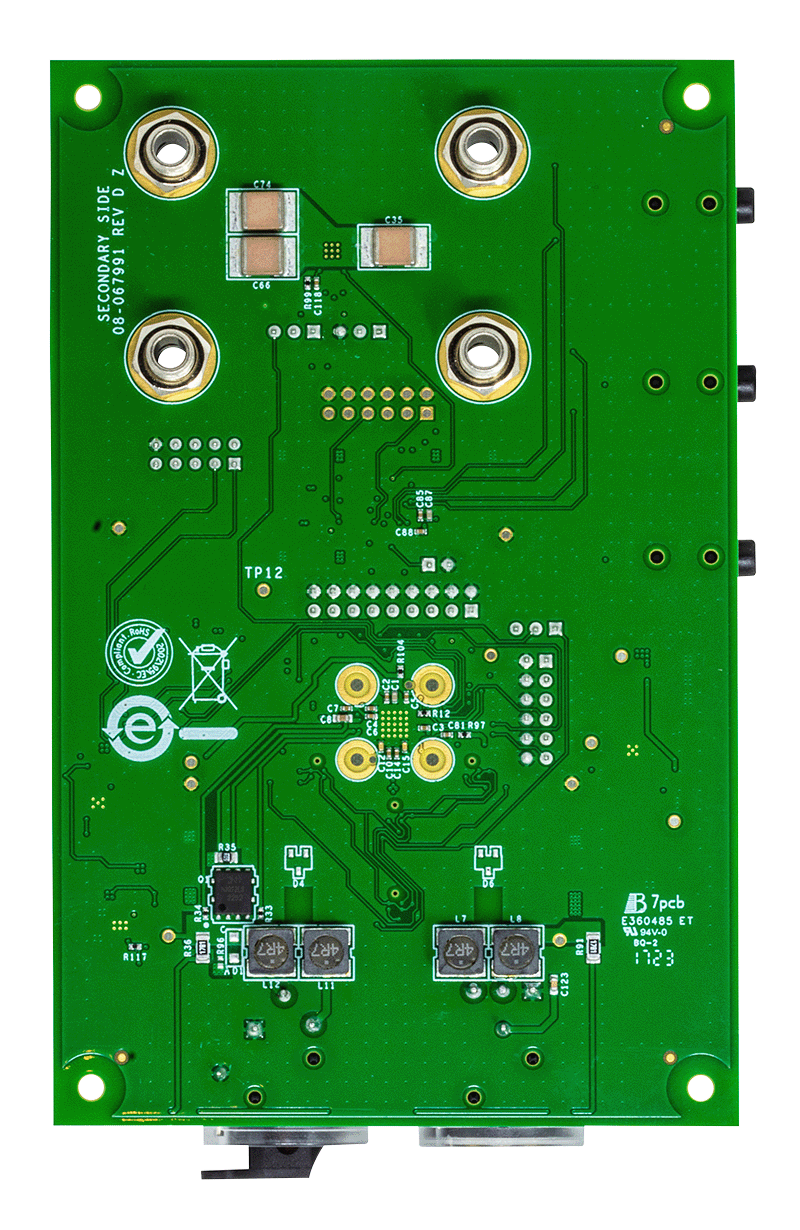

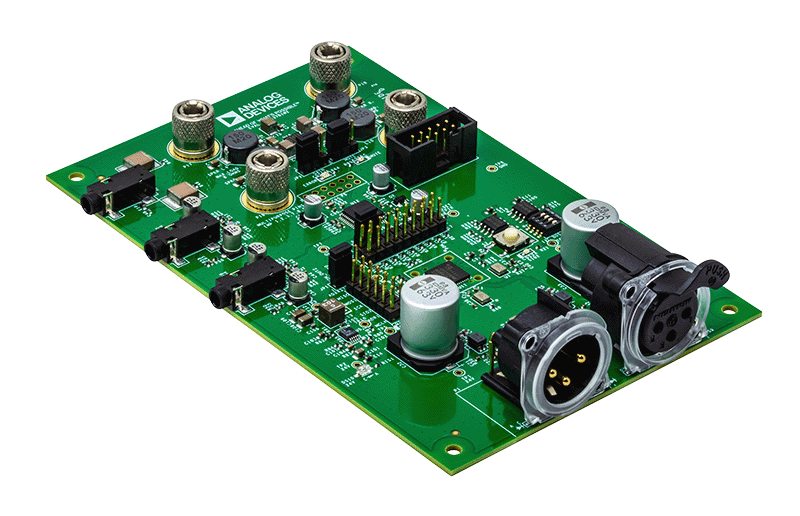

EVAL-AD2437B1NZ Evaluation Board EVAL-AD2437B1NZ Evaluation Board - Top View EVAL-AD2437B1NZ Evaluation Board - Bottom View
EVAL-AD2437B1MZ
AD2437 RJ45 总线供电从属 (BPS) 节点

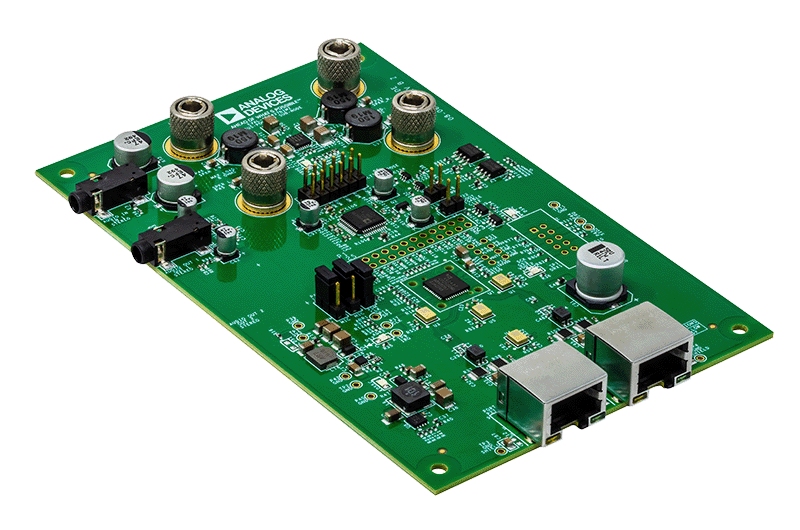

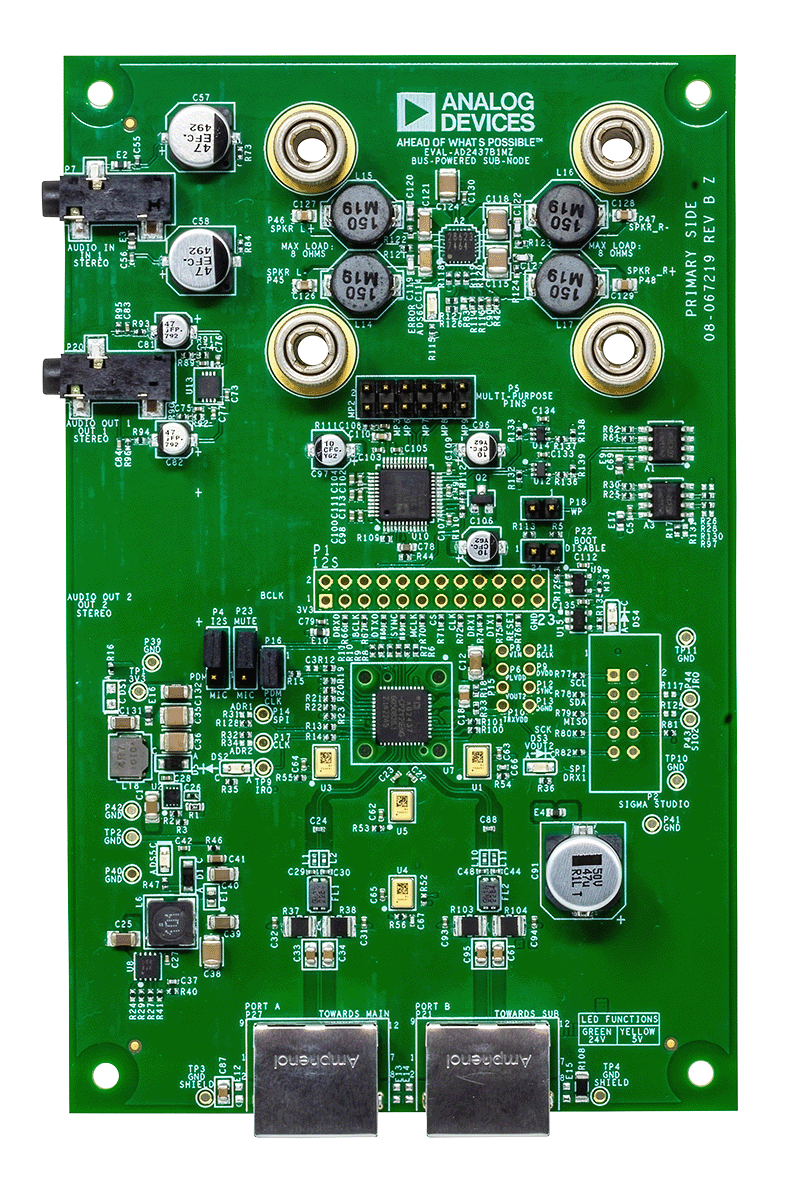

EVAL-AD2437B1MZ Evaluation Board EVAL-AD2437B1MZ Evaluation Board - Top View EVAL-AD2437B1MZ Evaluation Board - Bottom View
EVAL-AD2437A1MZ
AD2437 RJ45 主节点或本地供电从属 (LPS) 节点

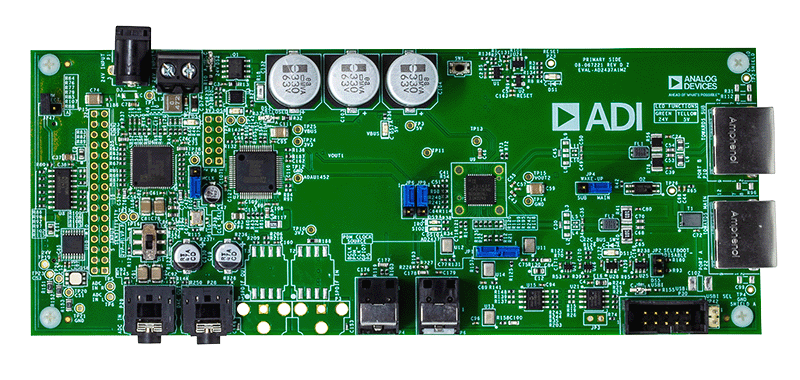

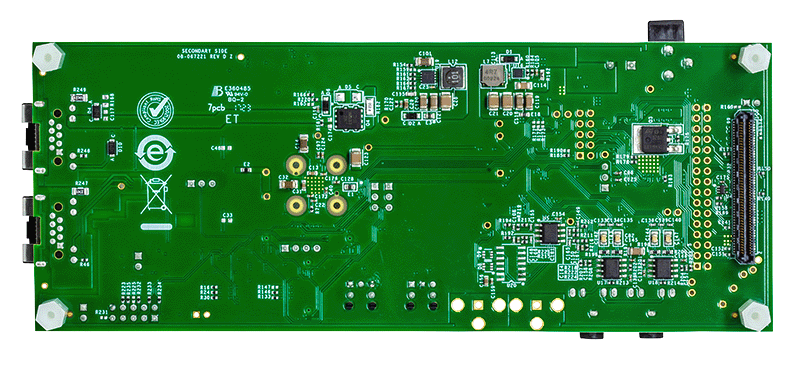

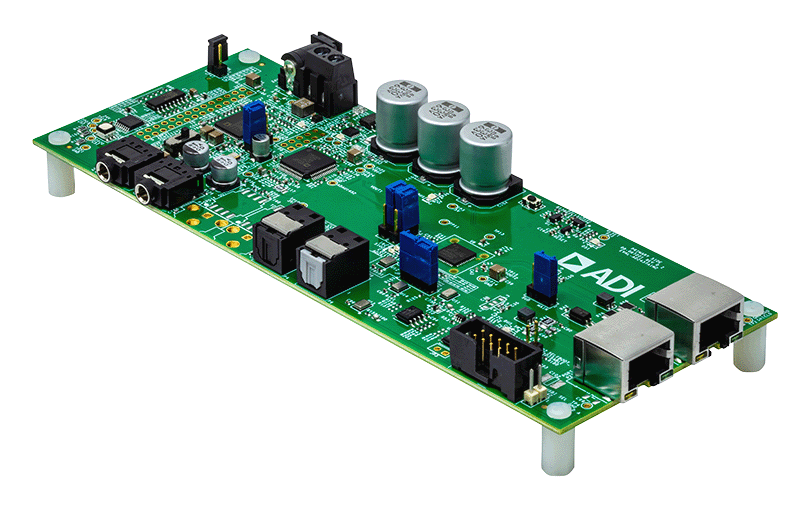

EVAL-AD2437A1MZ Evaluation Board EVAL-AD2437A1MZ Evaluation Board - Top View EVAL-AD2437A1MZ Evaluation Board - Bottom View
EVAL-AD2437A1NZ
AD2437 XLR 主节点或本地供电从属 (LPS) 节点

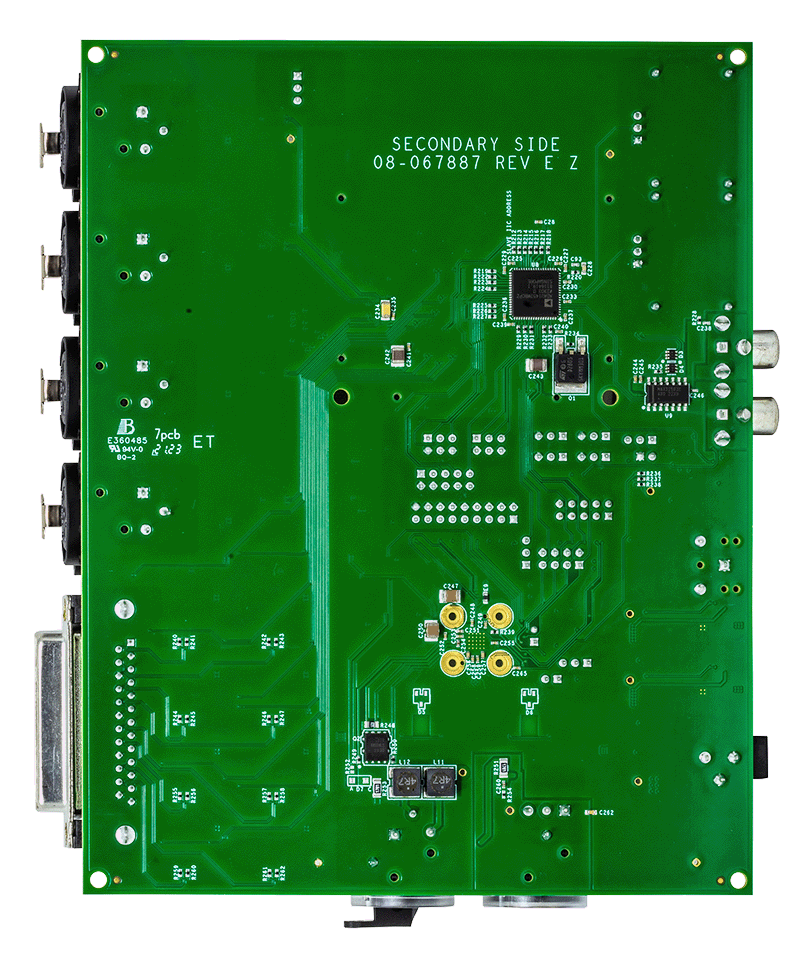

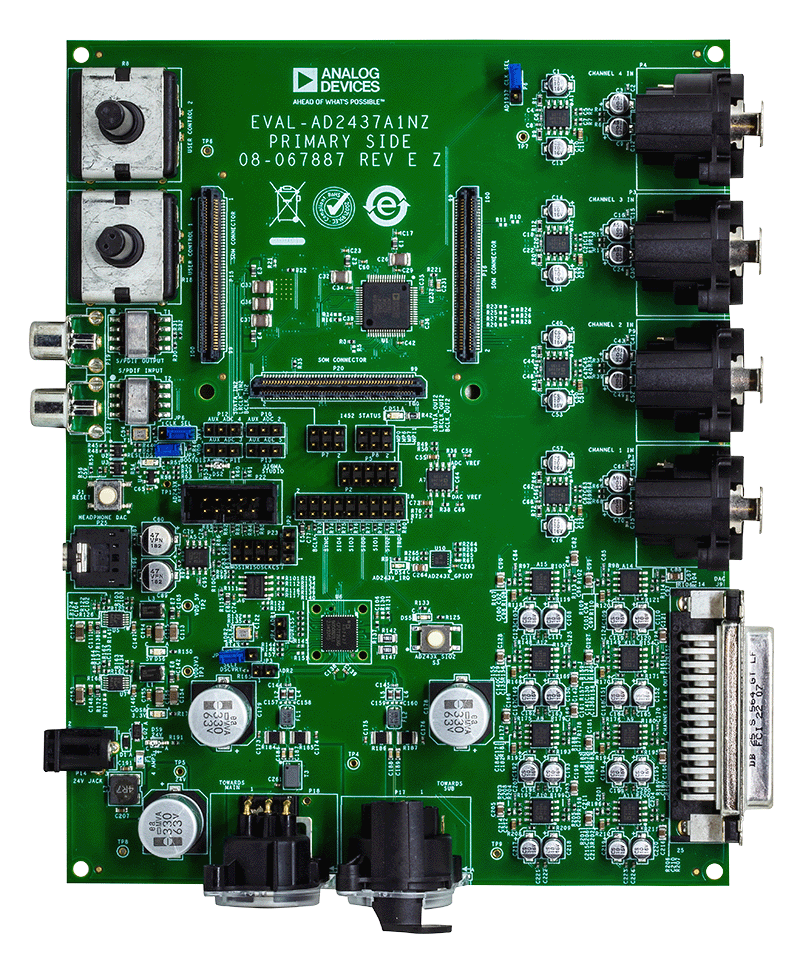

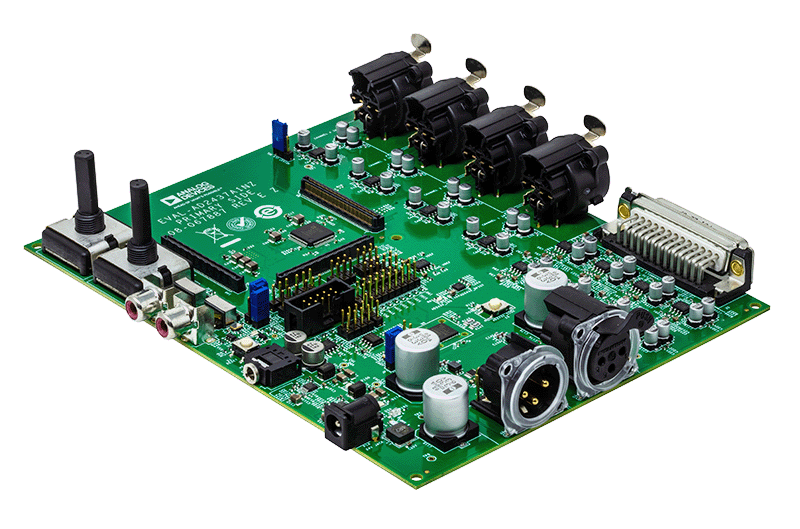

EVAL-AD2437A1NZ Evaluation Board EVAL-AD2437A1NZ Evaluation Board - Top View EVAL-AD2437A1NZ Evaluation Board - Bottom View
