AD3542R
推荐新设计使用双路 12/16 位 16 MUPS 多跨度多 IO SPI DAC
- 产品模型
- 3
产品详情
- 12/16 位分辨率
- 快速模式下 16 MUPS 的单路速率
- 精确模式下 11 MUPS 的单路速率
- 小信号建立时间 78 ns，精度为 0.1%
- 大信号建立时间 100 ns，精度为 0.1%
- 超小毛刺：<50 pV×s
- 超低时延：5 ns
- THD
- −105 dB（AD3542R-16在1 kHz时）
- −95 dB（AD3542R-12在1 kHz时）
- 5个可选输出电压范围
- 1.2 V和1.8 V逻辑电平兼容
- 单频段（经典）、双频段 SPI 模式
- 多个误差检测器，包括模拟和数字域
- 2.5 V 内部电压基准，10 ppm/°C 最大温度系数

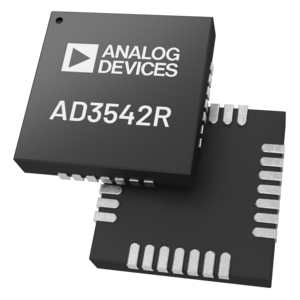

- 小型封装：4 mm × 4 mm LFCSP

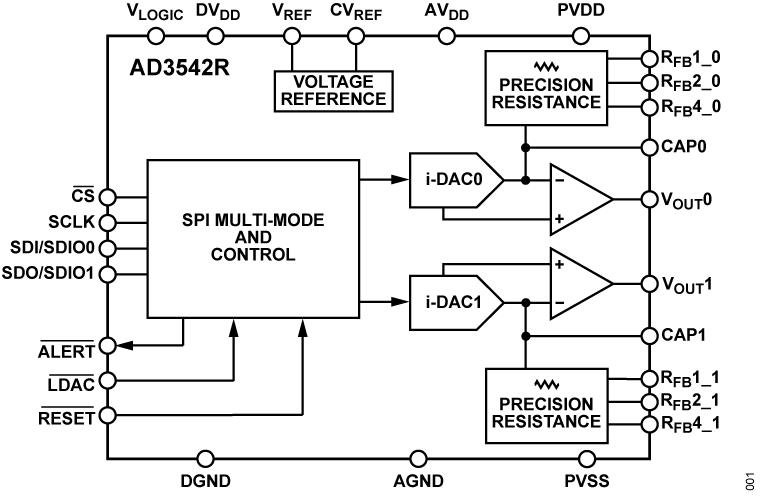

AD3542R是一款低漂移、双通道、超快、12/16位精度、电压输出数模转换器（DAC），可在多个电压范围内配置。AD3542R在固定的2.5 V参考电压下工作。
该套件包含 3 个漂移补偿反馈电阻器，用于内部跨阻放大器 (TIA)，对输出电压进行缩放。失调和增益缩放寄存器生成多个输出跨度范围，如 0 V 至 2.5 V、0 V 至 5V、0 V 至 10 V、−5 V 至 +5 V 以及 −2.5 V 至 +7.5 V。
每个DAC包含三个漂移补偿反馈电阻器，用于内部跨阻抗放大器（TIA），该放大器对输出电压进行缩放。该设备有五个预先配置的输出电压范围：0 V至2.5 V、0 V至5 V、0伏至10 V、−5 V至+5 V和−2.5 V至+7.5 V。
AD3542RBCPZ16（以下简称AD3542R-16）可以在快速模式下工作以获得最大速度，也可以在精确模式下工作，以获得最大精度。AD3542RBCPZ12（以下简称为AD3542R-12）具有单一操作模式。
串行外围接口（SPI）可以配置为双同步SPI、双SPI和单SPI（经典SPI）模式，具有单数据速率（SDR）或双数据速率（DDR），逻辑电平从1.2V到1.8V。
AD3542R适用于扩展的工业温度范围（-40°C至+105°C）。
应用
- 仪器仪表
- 硬件在环
- 过程控制设备
- 医疗设备
- 自动测试设备
- 数据采集系统
- 可编程电压源
- 光通信
参考资料
数据手册 1
用户手册 1
视频 5
器件驱动器 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

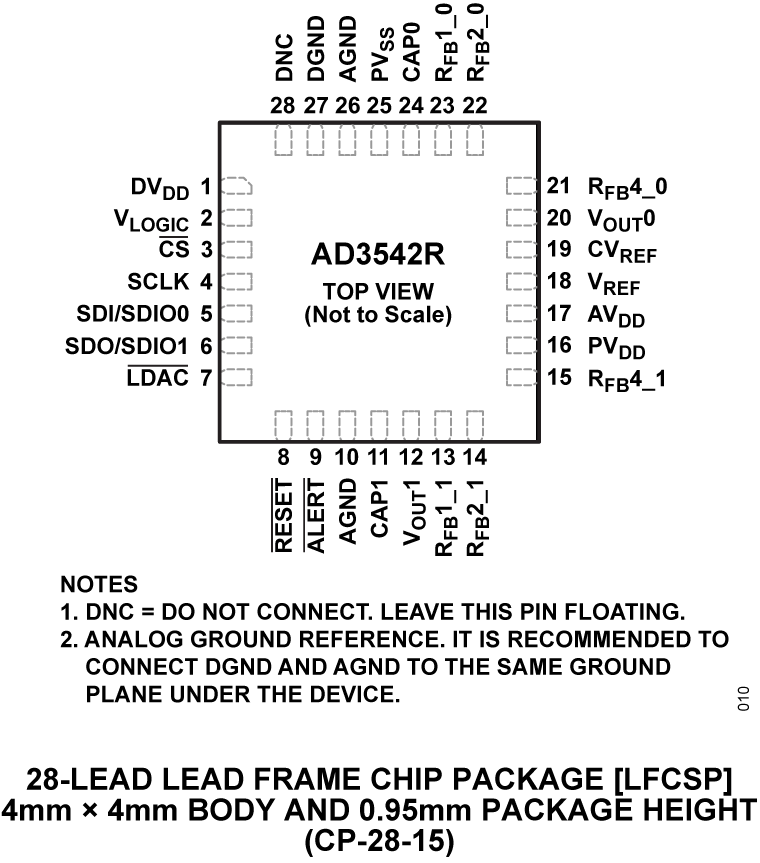

| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| AD3542RBCPZ12-RL7 | 28-Lead LFCSP (4mm x 4mm x 0.95 mm) | ||
| AD3542RBCPZ16 | 28-Lead LFCSP (4mm x 4mm x 0.95 mm) | ||
| AD3542RBCPZ16-RL7 | 28-Lead LFCSP (4mm x 4mm x 0.95 mm) |
