AD4002

推荐新设计使用

18 位 2 MSPS 精密伪差分 SAR ADC

数据手册 (Rev. A)

产品模型: 3

Viewing:

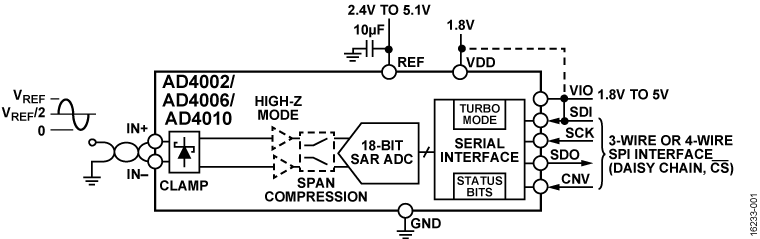

产品详情

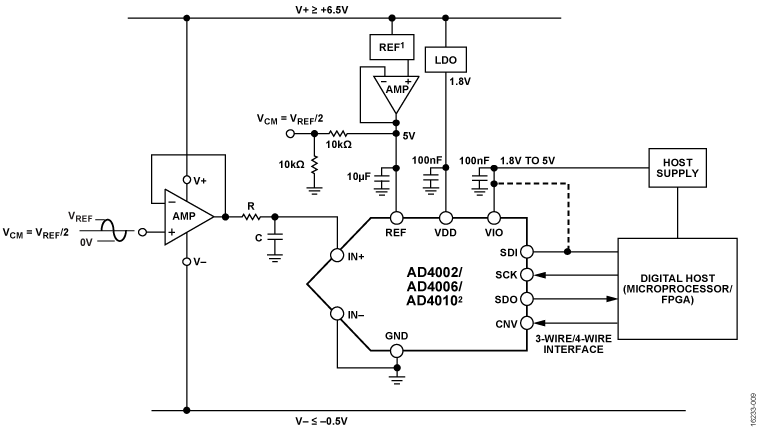

轻松驱动
- 大大降低输入反冲
  - 输入电流降至0.5 μA/MSPS
- 增强采集阶段，≥79%周期时间（1 MSPS时）
- 第一转换精度，无延迟或流水线延迟

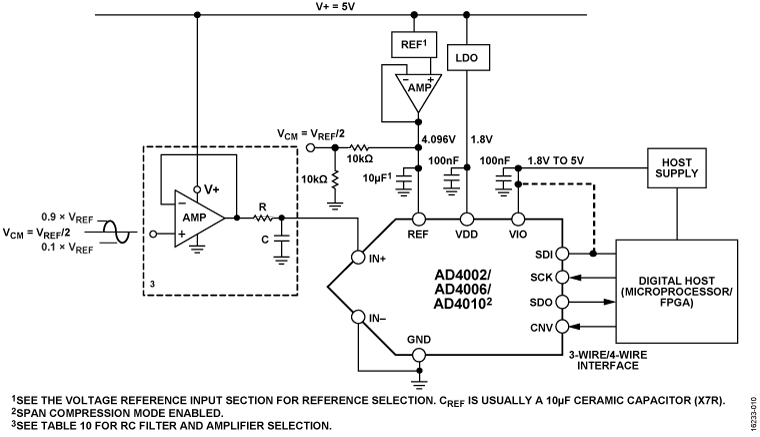

- 输入范围压缩适合单电源供电
- 快速转换支持低SPI时钟速率
- 高达50 mA的输入过压箝位保护吸电流
- SPI/QSPI/MICROWIRE/DSP兼容串行接口
高性能
- 伪差分模拟输入范围
  - 0 V 至 V_REF（V_REF 在2.4 V至5.1 V之间）
- 吞吐速率：2 MSPS/1 MSPS/500 kSPS可选
- INL：±3.2 LSB（最大值）
- 保证18位、无失码

SNR：95 dB（f_IN = 1 kHz时，V_REF = 5 V时）
THD：-125 dB（f_IN = 1 kHz时），-108 dB（f_IN = 100 kHz时）
SINAD：84.5 dB（f_IN = 1 MHz时，参见数据手册中的图17）
过采样动态范围
- 98 dB（OSR = 2）
- 125 dB（OSR = 1024）

低功耗
- 单电源工作：1.8 V，逻辑接口电压：1.71 V至5.5 V
- 2.5 mW（500 kSPS，仅VDD）
- 70 μW (10 kSPS)，14 mW (2 MSPS)（总功耗）
70 μW (10 kSPS)，14 mW (2 MSPS)（总功耗）
- 与AD4003/AD4007/AD4011系列引脚兼容
保证工作：−40°C至+125°C

参考资料

数据手册 1

AD4002/AD4006/AD4010: 18-Bit, 2 MSPS/1 MSPS/500 kSPS, Precision, Pseudo Differential, SAR ADCs Data Sheet (Rev.A) 01/26/2018

用户手册 1

UG-1042: Evaluation Board for the AD4000 Series 16-/18-/20-Bit Precision SAR ADCs (Rev.I) 10/28/2016

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型

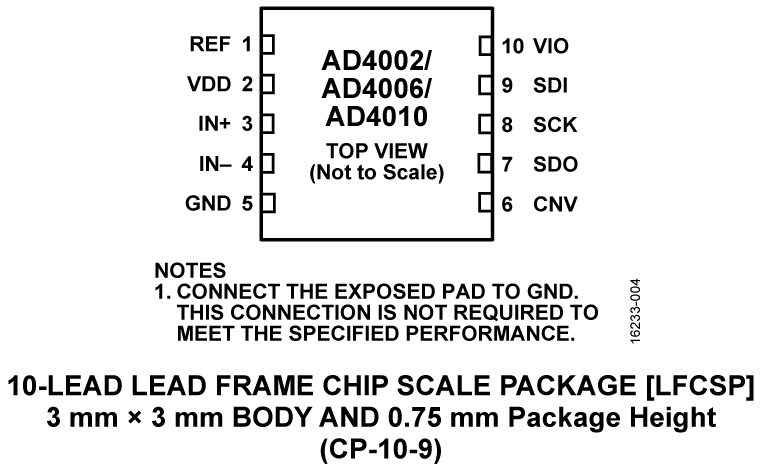

AD4002BCPZ-RL7	10-Lead LFCSP (3mm x 3mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

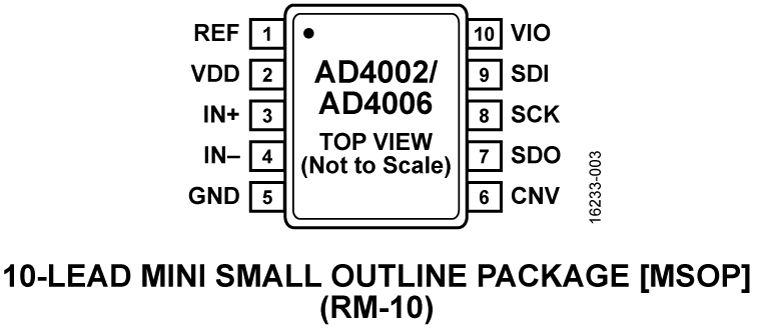

AD4002BRMZ	10-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD4002BRMZ-RL7	10-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

软件资源

器件驱动器 3

找不到您所需的软件或驱动?

硬件生态系统

低输入偏置电流、低噪声应用

修改设计 LTspice仿真
高频、低噪声、低失真应用

修改设计 LTspice仿真
精密、最低功耗应用

修改设计 LTspice仿真

部分模型	产品周期	描述
Interface Transceivers & Isolators 2
ADUM141D	推荐新设计使用	带输入禁用和1个反向通道的鲁棒、四通道隔离器
ADUM141E	推荐新设计使用	带输出使能和1个反向通道的鲁棒、四通道隔离器
Linear Regulators 2
ADP7118	推荐新设计使用	20 V、200 mA、低噪声、CMOS LDO线性稳压器
ADP124	推荐新设计使用	5.5 V输入、500 mA、低静态电流、CMOS线性调节器，31种固定输出电压选项

差分放大器 1
ADA4932-1	推荐新设计使用	低功耗差分ADC驱动器
基准电压源 11
ADR4550	推荐新设计使用	超低噪声、高精度5.0V基准电压源
ADR4540	推荐新设计使用	超低噪声、高精度4.096V基准电压源
ADR4533	推荐新设计使用	超低噪声、高精度3.3V基准电压源
ADR4525	推荐新设计使用	超低噪声、高精度2.5V基准电压源
ADR444	量产	超低噪声、4.096V LDO XFET®基准电压源，具有吸电流和源电流能力
ADR445	量产	超低噪声、5.0V LDO XFET®基准电压源，具有吸电流和源电流能力
ADR441	量产	超低噪声、2.5V LDO XFET^® 基准电压源，具有吸电流和源电流能力
ADR3450	量产	微功耗、高精度5.0V基准电压源
ADR3440	量产	微功耗、高精度4.096V基准电压源
ADR3533	推荐新设计使用	微功耗、精密、通过汽车应用认证的3.3 V基准电压源
ADR3525	推荐新设计使用	微功耗、精密、通过汽车应用认证的2.5 V基准电压源
加速度计 1
ADXL354	推荐新设计使用	带模拟输出的低噪声、低漂移、低功耗3轴加速度计
开关稳压器 1
ADP5300	量产	50 mA/500 mA、高效率、超低功耗降压稳压器
运算放大器 8
ADA4610-1	推荐新设计使用	低噪声、精密、轨到轨输出、JFET单通道运算放大器
ADA4807-1	推荐新设计使用	3.1 nV/√Hz、1 mA、180 MHz、轨到轨输入/输出放大器
ADA4897-1	推荐新设计使用	1 NV/√HZ、低功耗、轨到轨输出放大器
ADA4096-2	推荐新设计使用	30 V、微功耗、过压保护RRIO双通道运算放大器
ADA4692-2	量产	低功耗、3.6 MHz、低噪声、轨到轨输出运算放大器
ADA4077-1	推荐新设计使用	4 MHz、7 nV/√Hz、低失调和漂移、高精度单通道放大器
ADA4084-1	推荐新设计使用	30 V、低噪声、轨到轨输入/输出、低功耗运算放大器
AD8031	量产	2.7 V、800 µA、80 MHz轨到轨输入/输出单路放大器

工具及仿真模型

LTspice 1

AD4002 - Precision A/D Converters

精密ADC驱动器工具

精密ADC驱动器工具是一种Web应用，可仿真精密ADC和驱动器组合的性能。标记驱动器选择、反冲建立和失真等潜在问题，并可以快速评估设计利弊。仿真和计算包括系统噪声、失真和ADC输入建立

打开工具

IBIS 模型 3

AD40xx Family - IBIS Model
ad4003_lfcsp.ibs
ad4003_msop.ibs

Signal Chain Designer - BETA

Signal Chain Designer is a web-based tool designed to create and simulate complex precision signal chains. See your circuit’s performance before you commit to your PCB: transfer function, noise, power consumption, input range, and DC error. Quickly experiment with different parts and architectures. Signal chains can be exported to LTspice for further analysis.

打开工具

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

评估 ADAF1080 集成式 ±8 mT AMR 磁场传感器

立即购买更多内容

特性和优点

EVAL-ADAF1080SDZ

USB 接口
软件控制
集成放大器增益
关断功能
与 ADC 采样同步
偏移归零和传感器复位
外部访问连接器
测量测试点

EVAL-ADAF1080-3EBZ 或 EVAL-ADAF1080-6EBZ

非接触式电流测量
±200 A 标称范围
高达 ±640 A 的扩展范围
小尺寸
低噪声
在使用寿命和温度范围内实现零偏移
单路模拟输出
即插即用

产品详情

ADI 公司提供两种评估板架构，用于评估 ADAF1080。

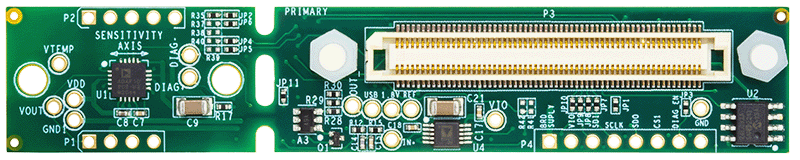

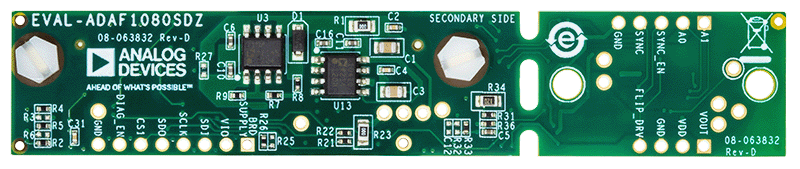

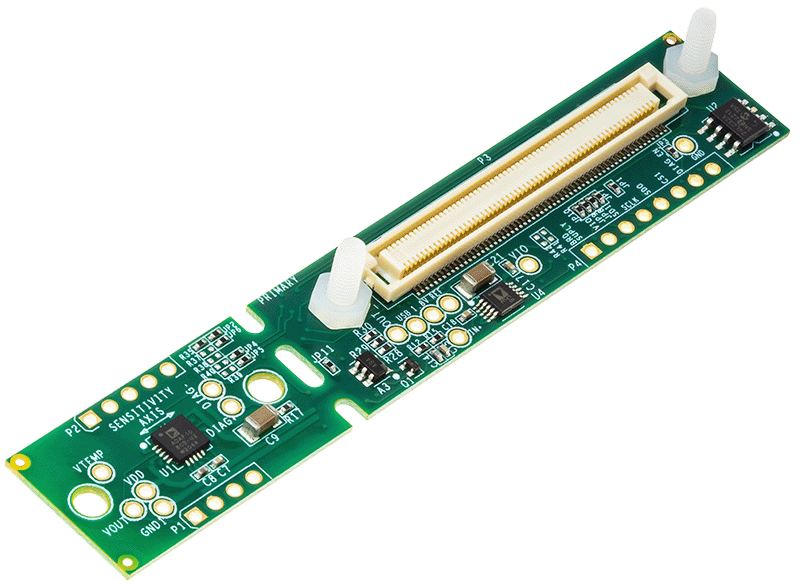

凭借高性能且与 SDP-B 控制器板兼容的 ADAF1080，EVAL-ADAF1080SDZ 使用户能够简单快速地实现磁通量密度的准确测量。EVAL-ADAF1080SDZ 将 ADAF1080 用作精密场传感器，用户通过图形用户界面 (GUI) 可以进行快速评估。

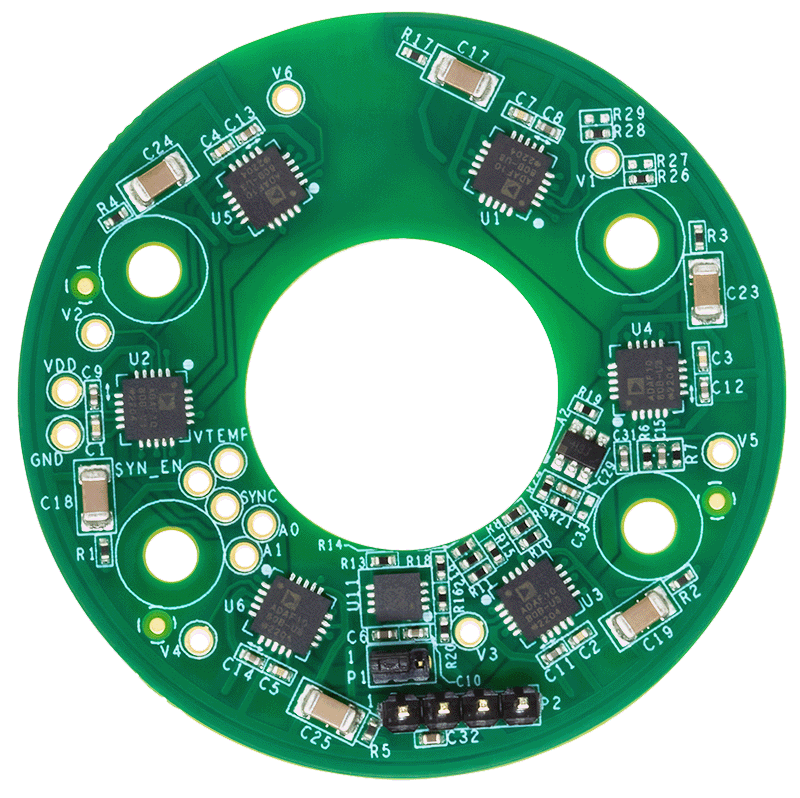

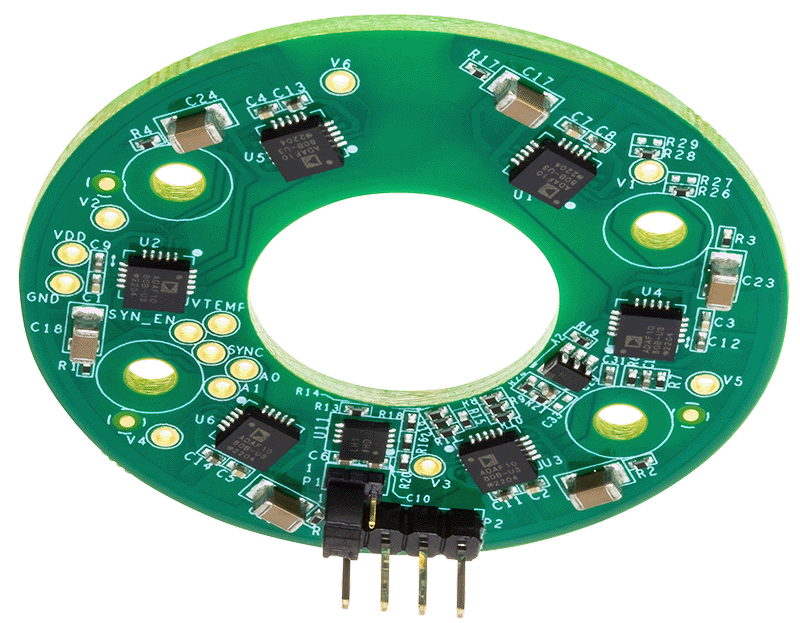

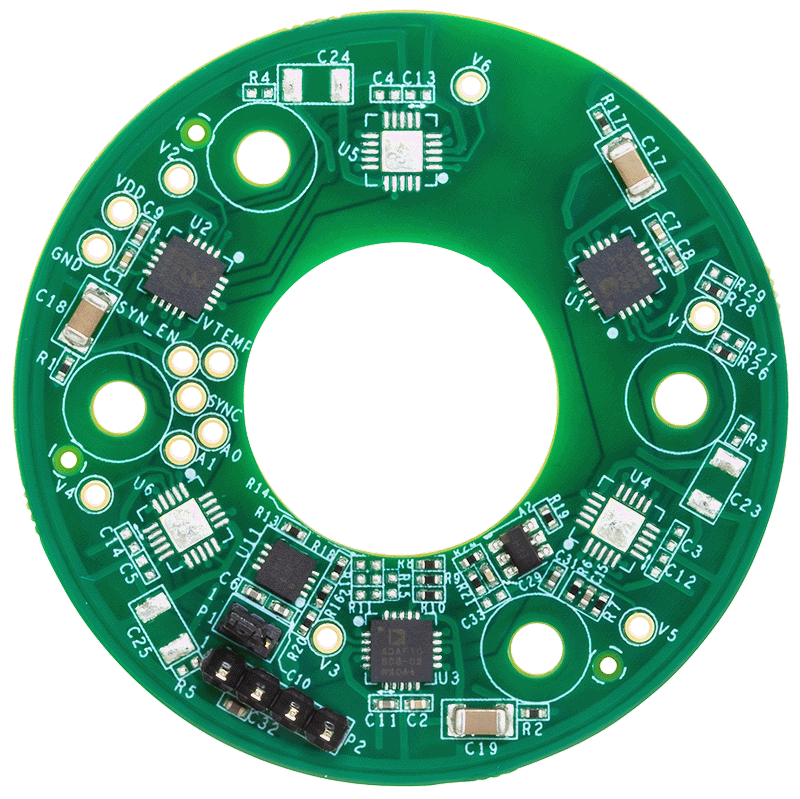

EVAL-ADAF1080-3EBZ 或 EVAL-ADAF1080-6EBZ 包括板载低压差 (LDO) 稳压器、多个 ADAF1080 套件和求和放大器，可输出单路模拟电压。ADI 公司的这款评估板有两个版本。EVAL-ADAF1080-3EBZ 内置三个传感器，适用于经济高效的电流测量解决方案，EVAL-ADAF1080-6EBZ 内置六个传感器，适用于需要更高精度和抗干扰能力的应用。
