AD5380

量产

40通道、14位、3 V/5 V单电源、电压输出DAC

数据手册 (Rev. D)

产品模型: 2

Viewing:

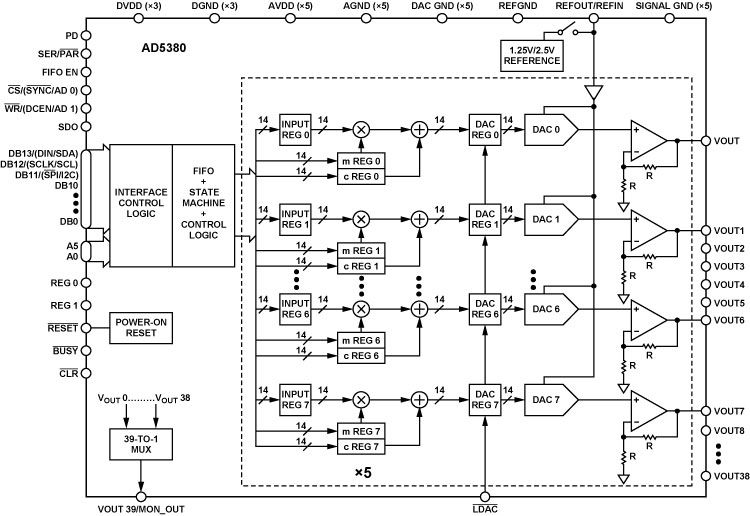

产品详情

提供中文数据手册
保证单调性
积分非线性(INL)误差：最大值±4 LSB
1.25 V/2.5 V片内基准电压源
温度系数参考：10 ppm/ºC
温度范围：-40℃至+85℃
轨到轨输出放大器
关断模式
鲁棒的HBM（额定值为6.5 kV）和FICDM ESD（额定值为2 kV）性能
用户接口：并行
串行（SPI^®/QSPI^™/MICROWIRE^™/DSP兼容型接口，提供数据回读）
I²C^®兼容

集成功能

通道监控
通过LDAC同时更新输出
清零至用户可编程代码功能
放大器升压模式可优化压摆率
用户可编程的失调和增益调整
Toggle模式支持方波生成
热监控

参考资料

数据手册 1

AD5380:40-Channel, 3 V/5 V, Single-Supply, 14-Bit, denseDAC Data Sheet (Rev.D) 09/28/2006

用户手册 1

UG-757: Evaluating the AD5380/AD5382 40-/32-Channel, 14-Bit Voltage Output DACs with On-Chip Reference 12/08/2014

应用笔记 2

AN-1223: Output Channel Monitoring Using the AD5380 Multichannel DAC 03/01/2013

AN-1222: 40 Channels of Programmable Voltage with Excellent Temperature Drift Performance Using the AD5380 DAC 04/01/2013

技术文章 1

Software Calibration Reduces D/A Converter Offset and Gain Errors 05/18/2006

产品亮点 1

Extending the denseDAC™ Multichannel D/As 03/08/2008

评估设计文件 1

AD5380/AD5381/AD5382/AD5383EB Evaluation Tools 07/09/2004

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

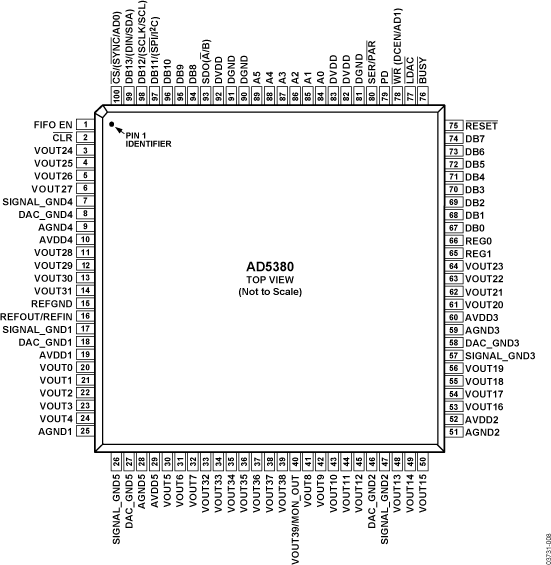

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
AD5380BSTZ-3	100-Lead LQFP (14mm x 14mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5380BSTZ-5	100-Lead LQFP (14mm x 14mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

10月 18, 2016 - 16_0034 Assembly Relocation of Select LQFP,LQFP_EP,MQFP,TQFP,TQFP_EP Products to Stats ChipPAC China Jiangyin
		PCN16_0034_Form Material_Report Qualification Results Summary Qualification Results Summary Qualification Results Summary
AD5380BSTZ-3	量产
AD5380BSTZ-5	量产
4月 11, 2014 - 14_0106 AD5380/AD5381/AD5382/AD5383/AD5384 Data Sheet Timing Corrections and Power Supply Sequencing Information
		PCN14_0106_Form Material_Report Detailed Change Description Detailed Change Description
AD5380BSTZ-3	量产
AD5380BSTZ-5	量产
5月 11, 2012 - 11_0262 AD5380 and AD5382 Redesign and Fab Process Change
		PCN11_0262_Form Material_Report Qualification Report Summary
AD5380BSTZ-3	量产
AD5380BSTZ-5	量产
1月 5, 2009 - 07_0077 Certification of STATSChipPAC Shanghai, China and AMKOR Philippines as additional sources for Assembly & Test of QFP Packages
		07_0077Rev D_LQFP_Dec17 07_0077Rev D_MQFP_Dec15 07_0077Rev D_Obsolesence_Dec15 07_0077Rev D_TQFP_Dec15 Material_Report PCN07_0077_Form QFP Transfer Qualification Results-tests_DEC12CL
AD5380BSTZ-3	量产
AD5380BSTZ-5	量产

这是最新版本的数据手册

软件资源

器件驱动器 2

AD5380 IIO Multi-Channel DAC Linux Driver

AD5380参考代码

更多内容

找不到您所需的软件或驱动?

工具及仿真模型

精密DAC误差预算工具

精密DAC误差预算工具是一种Web应用程序，用于计算精密DAC信号链的直流精度。它可显示整个信号链中的静态误差状况，以快速评估设计利弊。可计算由基准电压源、运算放大器和精密DAC引起的直流误差。

评估套件

schematic 1

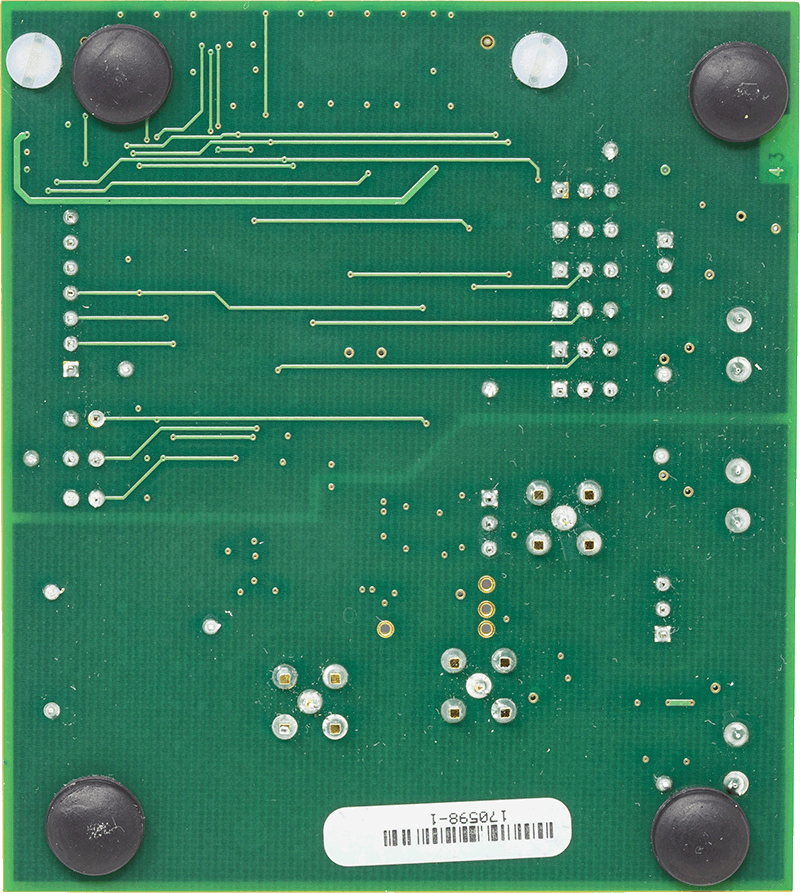

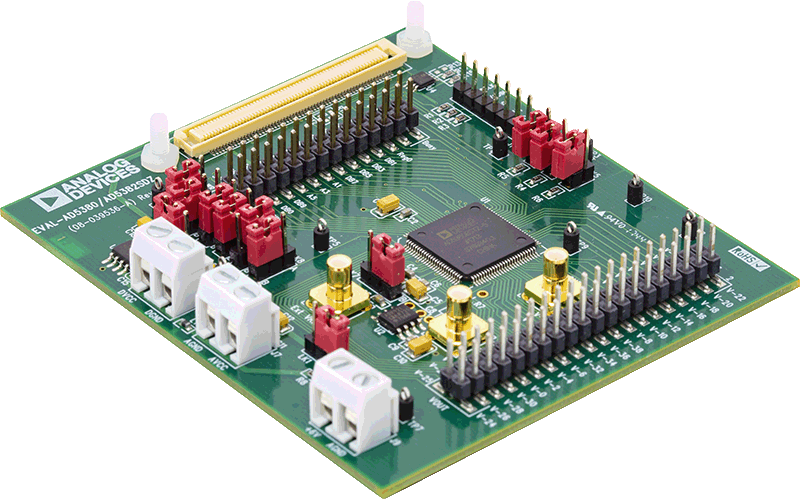

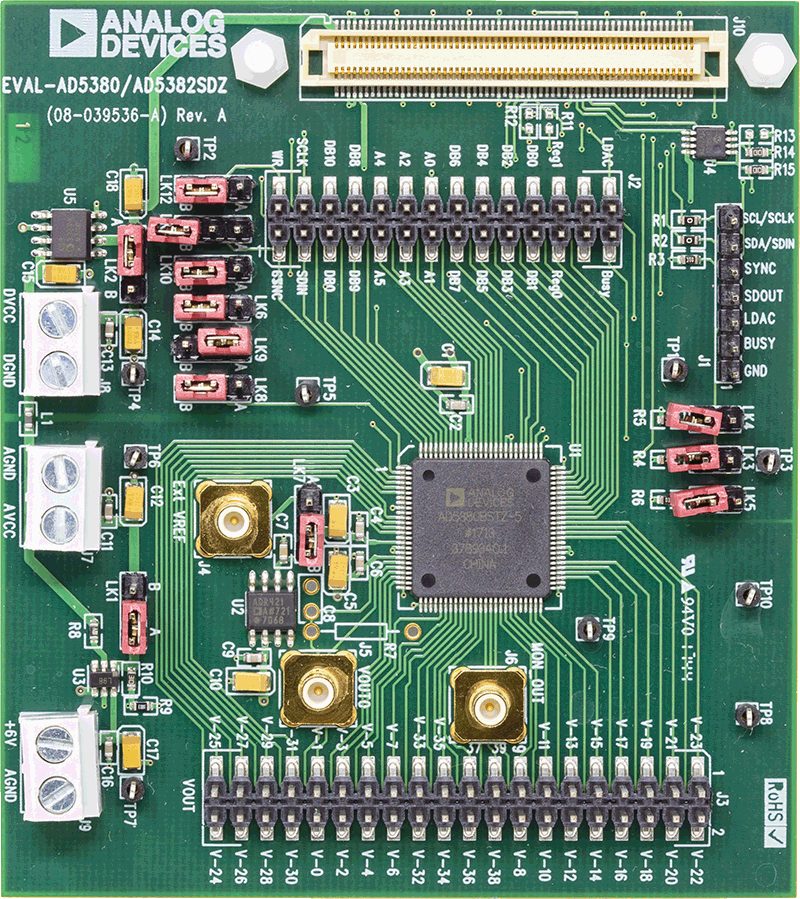

AD5380 评估板

立即购买更多内容

产品详情

利用该评估板可轻松评估AD5380的功能与性能。评估板可在外部DSP或微控制器的控制下单独使用，也可连接PC使用。同时还提供用于AD5380寄存器的编程软件。对AD5380的控制则通过USB接口实现。

该器件与AD5381引脚兼容。

资料

AD5380/AD5381/AD5382/AD5383EB Evaluation Tools
2004/7/9

UG-757: Evaluating the AD5380/AD5382 40-/32-Channel, 14-Bit Voltage Output DACs with On-Chip Reference
0001/1/1

软件

AD538x 评估软件 (Rev.1.05)
