AD9217

推荐新设计使用

12 位 6 GPS/10.25 GSPS RF 模数转换器

数据手册 (Rev. Sp0)
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 高瞬时动态范围
  • NSD
    • 10 GSPS 时为 −155.1 dBFS/Hz，−9 dBFS，170 MHz 输入
    • 10 GSPS 时为 −153 dBFS/Hz，−1 dBFS，170 MHz 输入
  • SFDR：10 GSPS 时为 70 dBFS，−1 dBFS，1000 MHz 输入
  • 不包括 H2 和 H3 的 SFDR（最差其他杂散）：−10 GSPS 时为 89 dBFS， −1 dBFS，1000 MHz 输入
  • 低功耗：10 GSPS 时为 4.2 W（典型值）
  • 集成式输入缓冲区（6.5 GHz 输入带宽）
    • 1.4 V p-p 满量程模拟输入，RIN = 50 Ω
    • 过压保护
  • 低延迟、高速并行输出端口
  • 支持高效 AGC 的快速超量程检测
  • 片内温度传感器
  • 片内负电压发生器
  • 低 CER：<1 × 10−16
  • 对​AD9213 本机模式的支持可重新配置
  • 12 mm × 12 mm，192 球 BGA-ED 封装
AD9217
12 位 6 GPS/10.25 GSPS RF 模数转换器

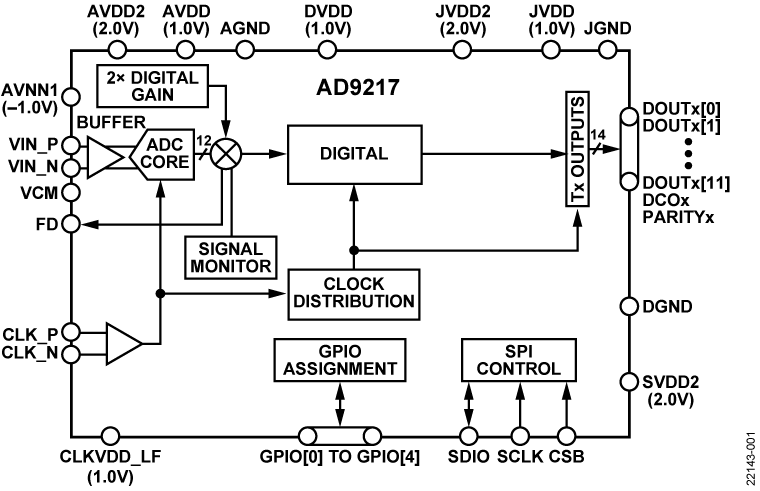

AD9217 Functional Block Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
schematic 6
EVAL-AD9217

EVAL-AD9217 评估板

立即购买 更多内容

特性和优点

  • AD9217 套件系列的全功能评估板。

产品详情

AD9217-10GEBZ 和 AD9217-6GEBZ 支持 AD9217 的 10Gsps 和 6Gsps 型号。AD9217 是一款单通道、12 位、10.25 GSPS 射频 (RF) 模数转换器 (ADC)，输入带宽为 6.5 GHz。AD9217 已优化，可支持宽即时带宽和低误码率 (CER) 的高动态范围频域和时域应用。AD9217 具有低延迟、高速、并行 CML 输出接口，可通过兼容的 FPGA/ASIC 接收器支持全带宽工作。此初步评估设计提供了在各种模式和配置下操作 ADC 时所需的所有支持电路。它旨在与基于 FPGA 的 ADS8-V1EBZ 数据采集卡直接连接，从而允许用户下载捕获的数据进行分析。可以使用 ACE 软件包执行设备控制和后续数据分析。
EVAL-AD9217
EVAL-AD9217 评估板

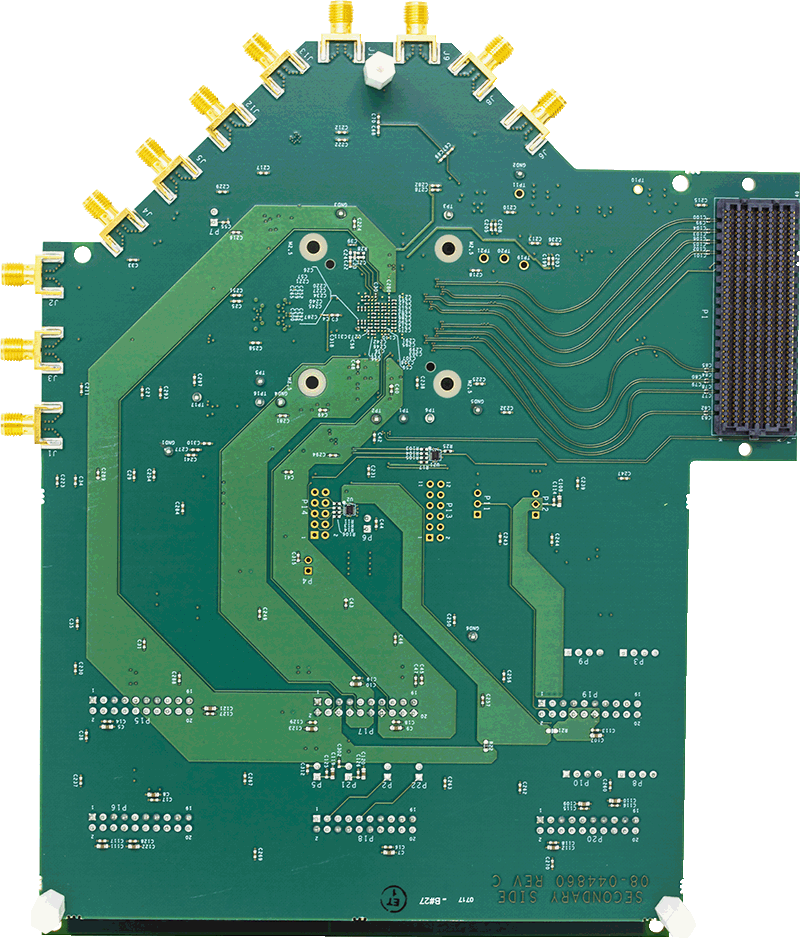

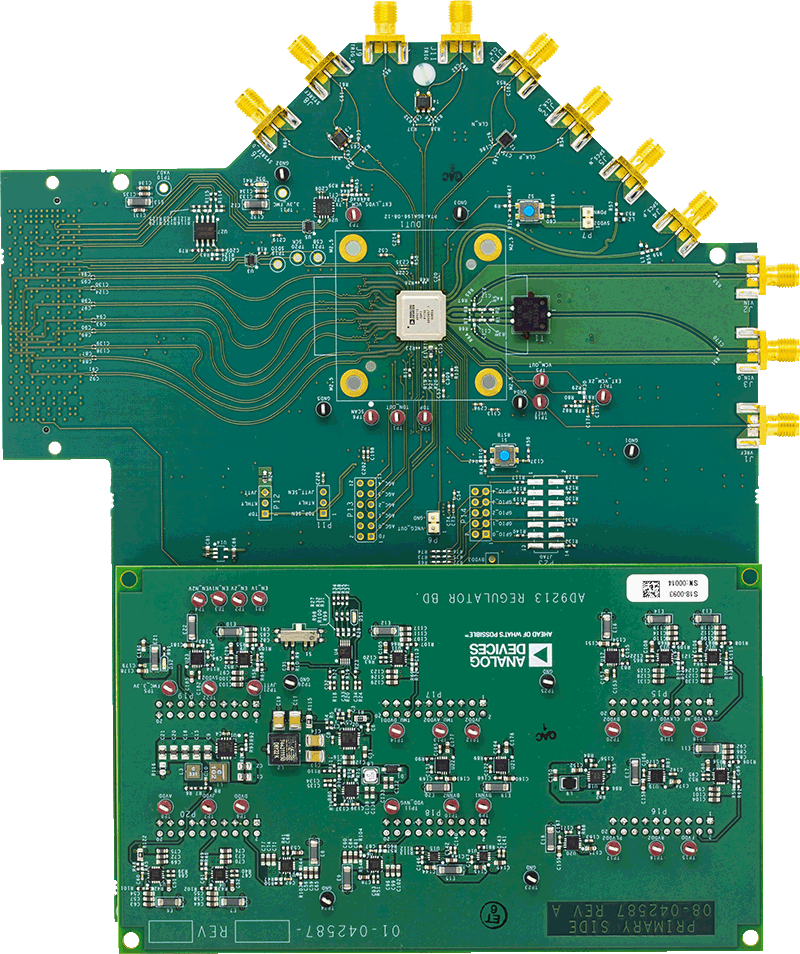

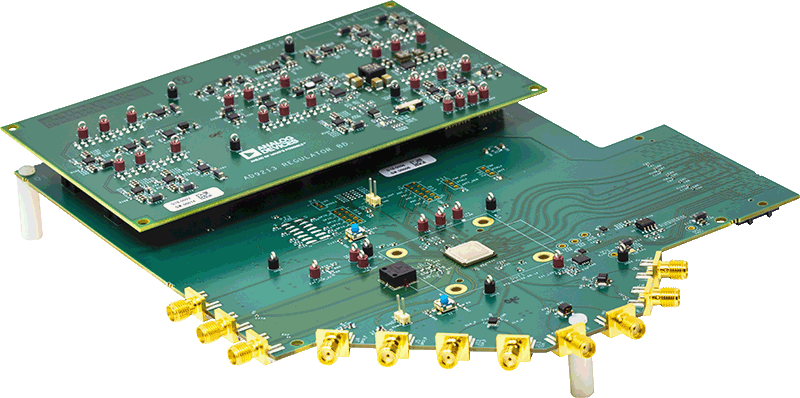

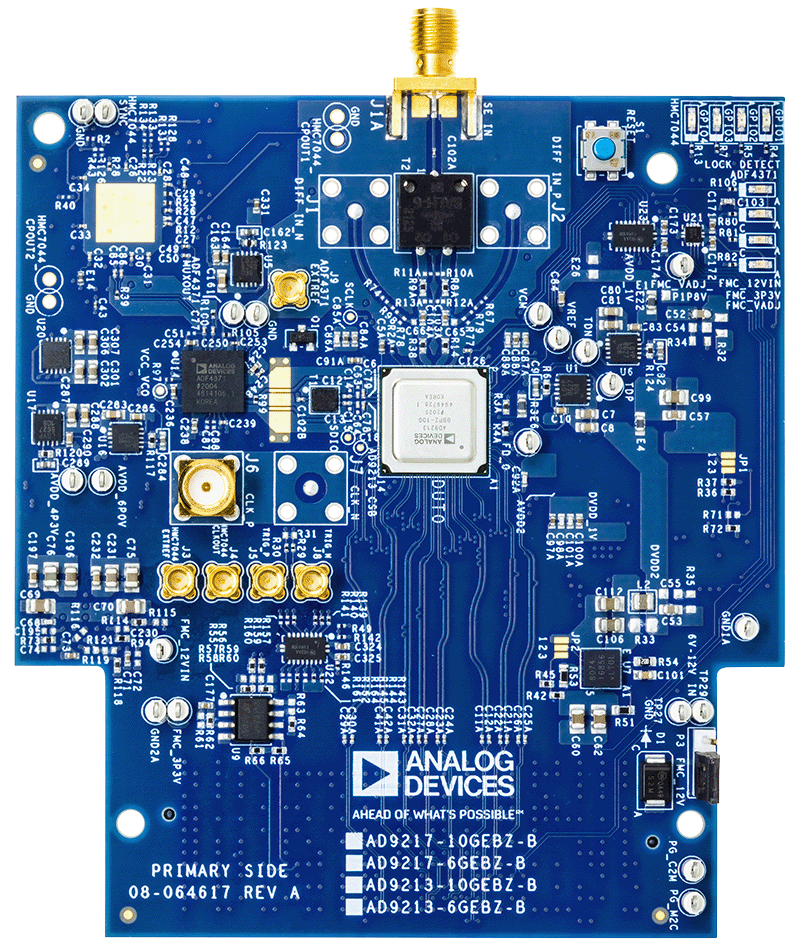

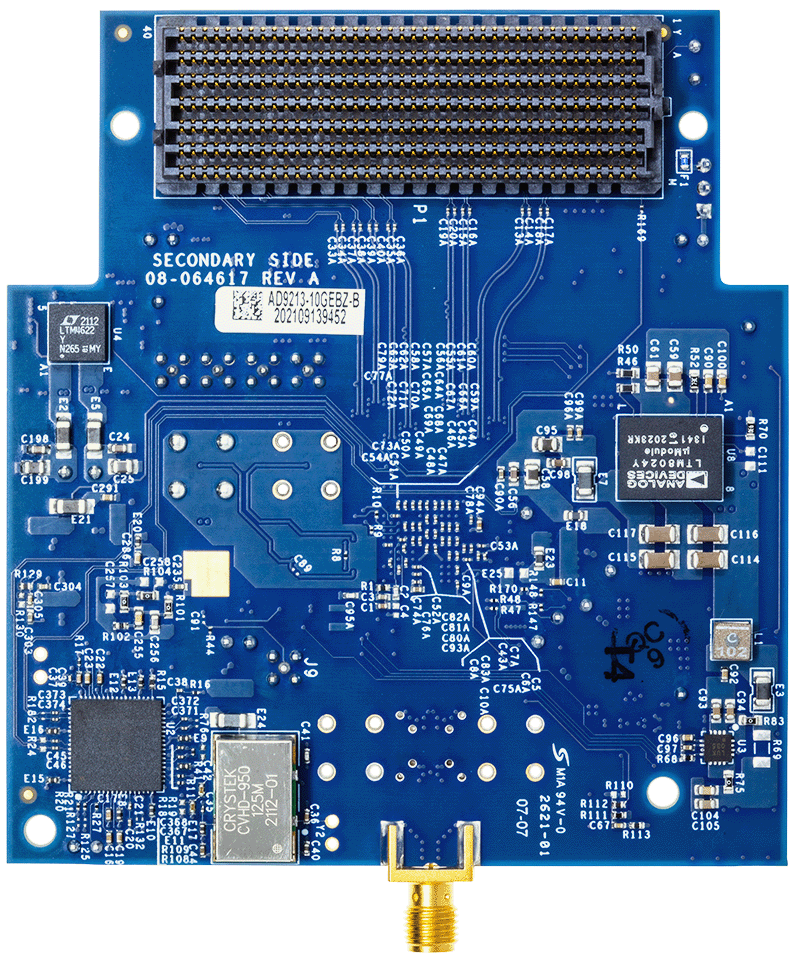

EVAL-AD9213-10GEBZ-B (Angle View) EVAL-AD9213-10GEBZ-B (Top View) EVAL-AD9213-10GEBZ-B (Bottom View) AD9213-6GEBZ Evaluation Board AD9213-6GEBZ Evaluation Board - Bottom View AD9213-6GEBZ Evaluation Board - Top View
