AD9546

推荐新设计使用

双 DPLL 数字时钟同步器

数据手册 (Rev. 0)

产品模型: 2

Viewing:

产品详情

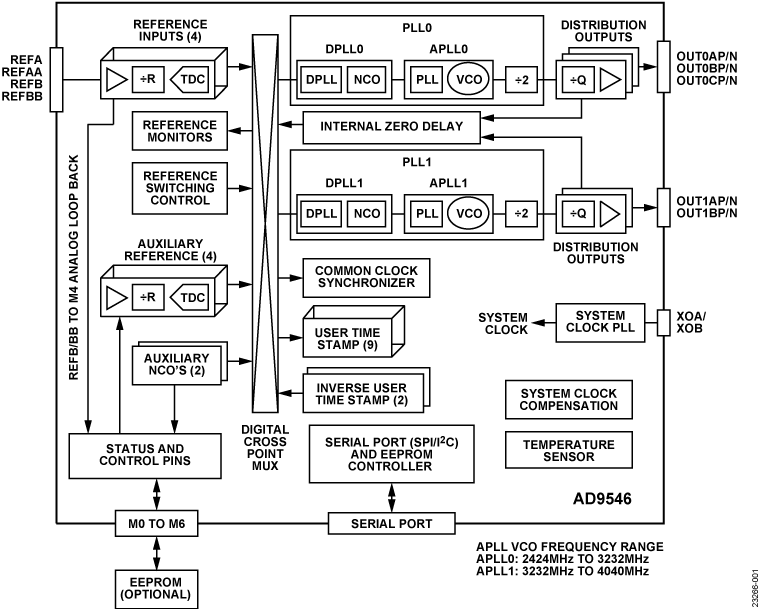

数字时钟传输子系统
9 个独立的 UTS 块（时间戳出口）
2 个独立的 IUTS 块（时间戳入口）
双 DPLL 可同步 1 Hz 到 750 MHz 物理层时钟，可在提供频率转换的同时去除噪声基准电压源的信号抖动
符合 ITU-T G.8262 和 Telcordia GR-253 标准
支持 Telcordia GR-1244、ITU-T G.812、ITU-T G.813、ITU-T G.823、ITU-T G.824、ITU-T G.825 和 ITU-T G.8273.2
针对低至 50 ppb (5 × 10₋₈) 的频率偏移，可进行持续频率监控和基准电压源验证
两个 DPLL 都配有带有 24 位可编程模块的 24 位小数分频器
可编程数字环路滤波器带宽：0.0001 Hz 至 1850 Hz
两个独立的可编程辅助 NCO（1 Hz 至 65,535 Hz，分辨率 < 1.37 pHz），适合 PTP 应用中的 IEEE-1588 第 2 版伺服反馈
自动和手动保持和基准电压源切换，实现零延迟、无中断或相位增建

基于可编程优先级的基准电压源切换，支持手动、自动可逆和自动不可逆模式
5 对时钟输出引脚，每对都可用作差分 LVDS/HCSL/CML 或用作 2 个单端输出（1 Hz 至 500 MHz）
2 个差分或 8 个单端输入基准电压源
交叉点多路复用器将参考输入与 PLL 互连
支持嵌入式（模块化）输入/输出时钟信号
快速 DPLL 锁定模式
提供内部功能，可兼具晶体谐振器或晶体振荡器的低相位噪声特点，以及 TCXO 或 OCXO 的频率稳定性和精度
针对自主初始化提供外部 EEPROM 支持
1.8 V 单电源供电，带有内部调节功能
内置温度监视器/警报和温度补偿，可增强零延迟性能

参考资料

数据手册 1

AD9546: Dual DPLL Digitized Clock Synchronizer Data Sheet (Rev.0) 11/04/2020

用户手册 2

UG-1793: Register Map Reference Manual for the AD9546 (Rev.0) 06/11/2021

EVAL-AD9546 User Guide 11/04/2020

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

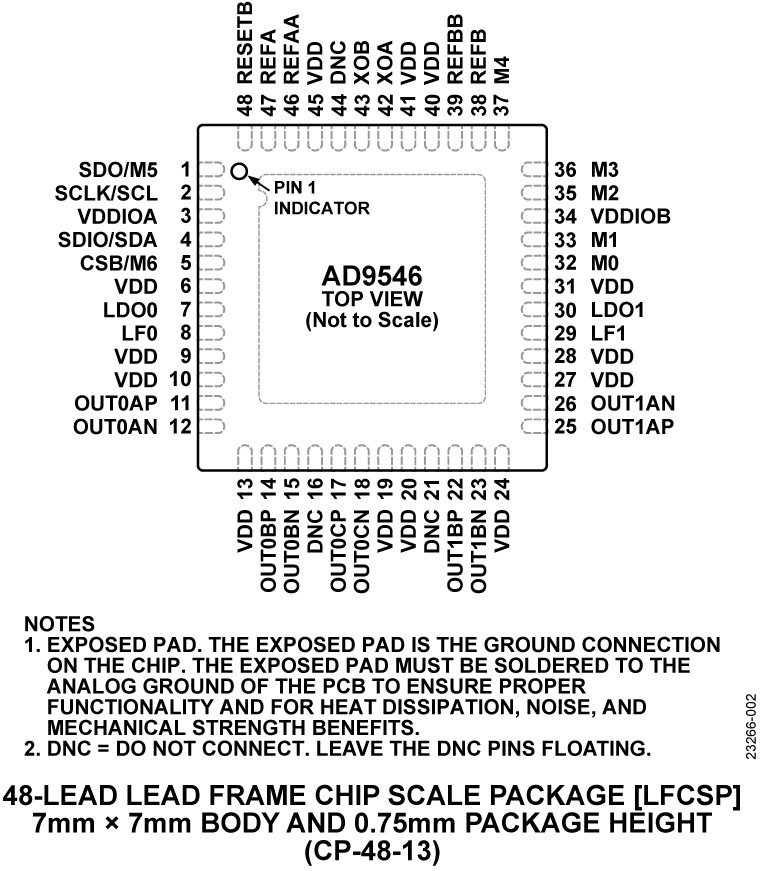

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
AD9546BCPZ	48-Lead LFCSP (7mm x 7mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD9546BCPZ-REEL7	48-Lead LFCSP (7mm x 7mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

8月 8, 2022 - 22_0065 Data Sheet Revision for AD9543/AD9545/AD9546
		PCN22_0065_Form Material_Report Detailed Change Description
AD9546BCPZ	量产
AD9546BCPZ-REEL7	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述
AD9545	推荐新设计使用	IEEE1588 第 2 版以及 1 pps 同步器和自适应时钟转换器

工具及仿真模型

IBIS 模型 1

AD9546 IBIS Model

评估套件

AD9546 评估板

立即购买更多内容

特性和优点

使用 6 V 墙式适配器和板载 LDO 电压稳压器可轻松实现电源连接。
十个交流耦合输出 SMA 连接器，带用于 HCSL 的输出端电极
两个单端交流耦合参考输入，也可用作差分交流耦合参考输入
一个单端交流耦合参考输入和一个单端直流耦合参考输入，可一起配置为差分交流耦合参考输入
引脚可编程，上电可配置性
状态 LED
使用 USB 连接进行 PC 控制
具有简单图形用户界面的、基于 Microsoft Windows 的评估软件

产品详情

AD9546 评估板是一款紧凑易用的平台，用于评估 AD9546 的多输入、10 输出、双通道、数字时钟同步器的所有功能。AD9546 支持现有和新兴的国际电信联盟 (ITU) 标准，通过服务提供商分组网络，可交付频率、相位和时刻，这些分组网络包括 ITU-G.8262、ITU-T G.812、ITU-T G.813、ITU-T G.823、ITU-T G.824、ITU-T G.825 和ITU-T G.8273.2。

将 AD9546 的 10 个时钟输出同步为多达四个输入基准电压源中的任意一个。数字锁相环 (DPLL) 可减少与外部基准电压源相关的时序抖动。数字控制的环路和保持电路即使在所有参考输入失败时，仍可持续产生低抖动输出信号。AD9546 系统时钟由 52 MHz 晶振提供。或者，可以在 SMA 连接器上提供外部时钟信号（必须插入相关组件，才能启用此功能）。
