  • 高性能、电流输入、数据采集 μModule，括 TIA、模拟滤波器、ADC 驱动器和 ADC
    • 3 个可选的 TZ 设置：2 kΩ,、20 kΩ 和 200 kΩ
    • ADC 的内部 1.8 V LDO
    • 所有无源组件，包括电源去耦
  • 小尺寸：12.00 mm × 6.00 mm CSP_BGA
  • 采用 3.3 V 单电源供电
  • 满量程输入电流为 800 μA (TZ = 2 kΩ)
  • 快速输入过载恢复
  • 高模拟输入电流至 40 mA
  • 模拟滤波器，用于降噪和抗混叠滤波
    • 可选的 1.0 MHz 和 100 MHz LPF 带宽
  • 低输入参考电流噪声：16 pA rms
    • TZ = 200 kΩ，65536 平均值，1 MHz 模拟滤波器
  • 支持低至 10 ns 的输入脉冲宽度
  • 采样率高达 125 MSPS 的 14 位 ADC
    • 串行 LVDS 数据输出
    • SPI 控制接口
  • 静态功率：546 mW，启用 LDO
  • 温度范围：−40 °C 至 +85 °C

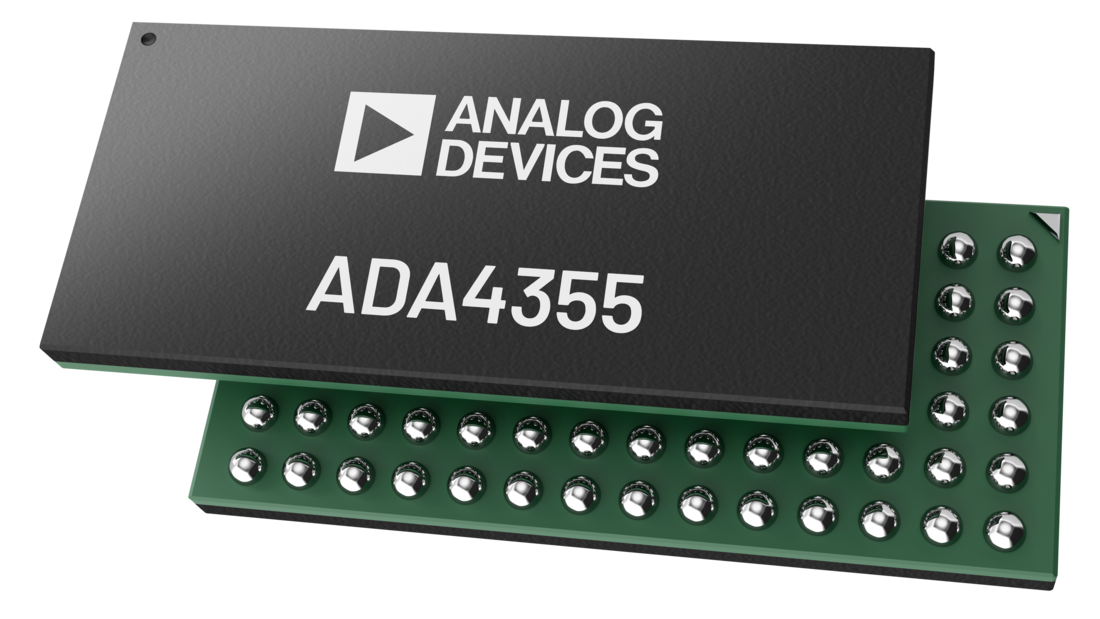

ADA4355
位接收器 μModule 的可编程跨阻抗和电流
ADA4355 ADA4355 Functional Block Diagram ADA4355 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADA4355

ADA4355 评估系统

立即购买 更多内容

特性和优点

  • 评估 ADA4355 微模块所需的完整硬件和软件
  • 只需要四个连接
    • 12 V 电源、5 V 电源、USB、测试中的光纤
  • 通过直观、用户友好的图形用户界面提供系统控制和测量选项

产品详情

ADA4355 是一款完整的高性能电流输入模块®。为了节省空间，ADA4355 包括所有必需的有源和无源元件，构成完整的电流位数据采集通道，支持小型光学模块和多通道系统。

该套件的高速 TIA 支持 10 ns 脉冲宽度，为飞行时间测量提供了高空间分辨率。此外，ADA4355 包含三个 TIA 增益 (TZ) 设置，以较大限度地提高动态范围。内部可选模拟低通滤波器 (LPF) 可以将器件带宽限制在 100 MHz 的转折频率，以较大限度地降低宽带噪声，同时还可以作为 125 MSPS模数转换器的抗混叠滤波器。对于较低带宽的信号或较宽的信号脉冲（例如 20μs 或更大），滤波器可以设置为 1.0 MHz 的转折频率，以提供额外的降噪。

14 位 ADC 以高达 125 MSPS 的速率转换放大的电压信号，并通过两条串行低压差分信号 (LVDS) 数据通道输出数字化信号，每条通道的速率最高可达 1 Gbps。数据时钟输出 (DCO) 工作频率高达 500 MHz，支持双倍数据速率 (DDR) 操作。

ADA4355 从大输入电流信号中实现快速过驱恢复，采用 12 mm × 6mm CSP_BGA 封装，工作温度范围为 40°C 至 +85°C。

应用

  • 电流电压转换
  • 化学分析仪
  • 质谱分析
  • 飞行时间 (ToF)
  • 光纤传感

EVAL-ADA4355
ADA4355 评估系统
ADA4355 Evaluation Board ADA4355 Evaluation Board - Top View ADA4355 Evaluation Board - Bottom View
