ADF7024

不推荐用于新设计

易用、低功耗、次GHz、ISM/SRD、FSK/GFSK收发器IC

数据手册 (Rev. B)
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • RF频带(MHz)： 431至435和862至928
  • 支持的数据速率(kbps)： 9.6、38.4、50、100、200和300
  • 调制： 两级频移键控(FSK)和高斯频移键控(GFSK)
  • 电源电压：2.2 V至3.6 V
  • 超低功耗休眠模式，延长电池使用时间

  • 简单的SPI控制接口
  • 快速无线电状态转换
  • 自动频率控制(AFC)和自动增益控制(AGC)
  • 数字接收信号强度指示(RSSI)
  • 欲了解更多特性，请参考数据手册

ADF7024
易用、低功耗、次GHz、ISM/SRD、FSK/GFSK收发器IC

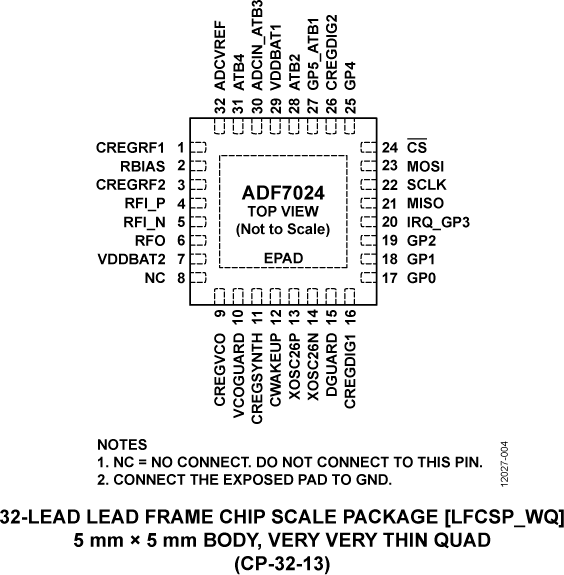

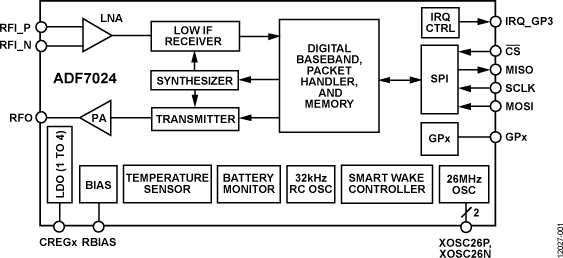

ADF7024 Functional Block Diagram ADF7024 Pin Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

应用笔记 3

技术文章 8

第三方合作伙伴项目 1

评估设计文件 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

评估套件

EVAL-ADF7024

ADF7024评估板

立即购买 更多内容

产品详情

ADF7024子板主要与EVAL-ADF7XXXMB4Z母板配合使用，该母板需要单独订购。


ADF7024提供两种不同布局的评估板。 第一种布局中，单端PA和差分LNA具有单独的匹配电路。 该布局用于EVAL-ADF7024DB1（匹配862-928 MHz）和EVAL-ADF7024DB3（匹配431-435 MHz）评估板。


第二种布局中，单端PA和差分LNA由一个匹配网络连接。 该布局用于EVAL-ADF7023DB2（匹配862-928 MHz）和EVAL-ADF7023DB4（匹配431-435 MHz）评估板。


两种布局均为4层板，并采用0402无源器件。


欲了解ADF7024子板的详情，请下载ADF7024设计资源包。

eval board
schematic 1
EVAL-WSN

针对物联网解决方案的无线传感器网络(WSN)开发套件

立即购买 更多内容

特性和优点

无线传感器网络开发套件 – Bunch版包括：
  • 两片多传感器节点板，包括如下组件：
    • ADuCRF101集成TRx + ARM Cortex M3 MCU
    • ADT75温度传感器
    • ADXL362超低功耗三轴加速度计
    • 湿度和温度传感器(Sensirion SHT21)
    • 光电二极管+环境光传感器(Avago APDS-9005)
    • 无源红外传感器(Panasonic EKMB1201112)
    • ADP160电源管理器件
    • 用于其它传感器的通用输入连接器（支持模拟和数字）
    • CR2032纽扣电池
    • 外形尺寸： 60mm x 33mm (2.4" x 1.3")
  • 一个网关节点
    • ADuCRF101集成TRx + ARM Cortex M3 MCU开发系统
  • 一个用于开发和调试的仿真器平台
无线传感器网络开发套件 – Cluster版包括：
  • 三片多传感器节点板，包括如下组件：
    • ADF7024 Sub-GHz ISM频段收发器
    • 16位MCU (RL78-G13)
    • ADT75温度传感器
    • ADXL362超低功耗三轴加速度计
    • 湿度和温度传感器(Sensirion SHT21)
    • 光电二极管+环境光传感器(Avago APDS-9005)
    • 无源红外传感器(Panasonic EKMB1201112)
    • ADP160电源管理器件
    • 用于其它传感器的通用输入连接器（支持模拟和数字）
    • CR2032纽扣电池
    • 外形尺寸： 60mm x 33mm (2.4" x 1.3")
  • 一个用于开发和调试的仿真器平台

产品详情

无线传感器网络(WSN)演示平台是一个灵活的模块化系统，可用来评估WSN的各个方面。它不仅提供即用型演示系统，也可用作开发平台。它包含实现即插即用WSN所需的所有硬件和软件。硬件包括一个基站节点以及多个支持许多不同传感器的传感器节点。系统配置灵活，传感器可以任意组合并连接到任一传感器节点。WSN开发套件提供开箱即用的实用工具，包括三片多传感器节点板、一个网关连接器、一个仿真器平台和一个全功能软件包，可大幅减少客户设计从概念验证阶段进展到生产发布所需的时间和精力。

EVAL-ADF7024
ADF7024评估板
EVAL-WSN
针对物联网解决方案的无线传感器网络(WSN)开发套件
Eval-WSN
