ADG1201

量产

低电容、低电荷注入、±15 V/+12 V iCMOS、单刀单掷开关，采用SOT-23封装

数据手册 (Rev. A) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 2.4 pF关断电容
  • 电荷注入小于1 pC
  • 低泄漏：0.6 nA（最大值，85°C）
  • 导通电阻：120 Ω
  • 额定电源电压：±15 V、+12 V
  • 无需VL 电源
  • 3 V逻辑兼容输入
  • 轨到轨工作
  • 6引脚SOT-23封装
ADG1201
低电容、低电荷注入、±15 V/+12 V iCMOS、单刀单掷开关，采用SOT-23封装

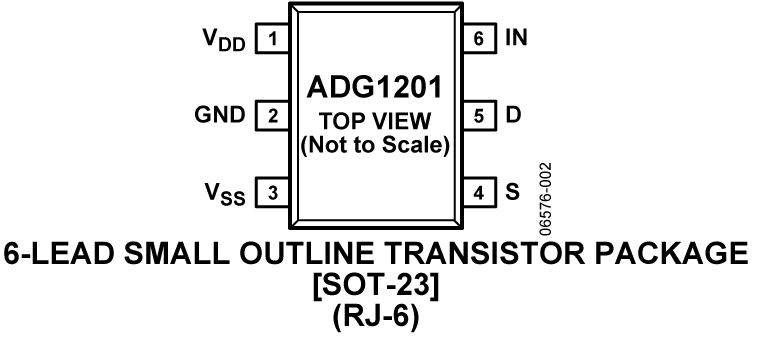

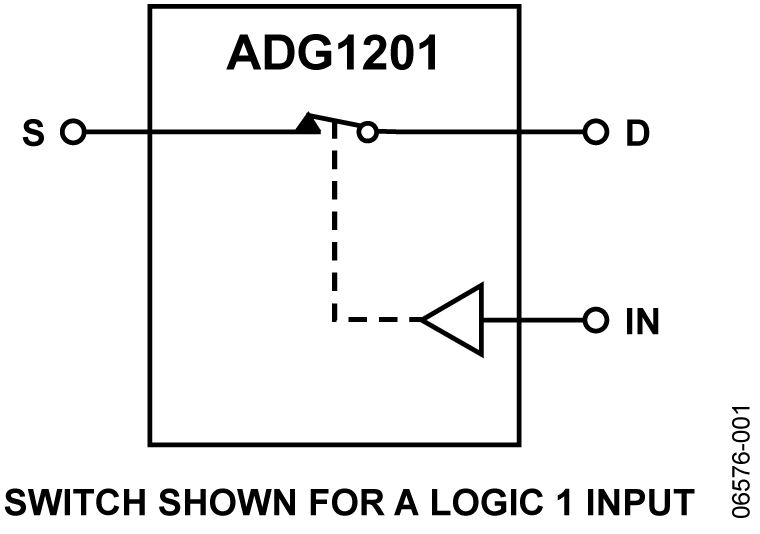

ADG1201 Functional Block Diagram ADG1201 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

应用笔记 2

信息 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

LTspice 1

SPICE 模型 1

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
EVAL-6SOT23

开关/多路复用器系列产品中用于6引脚SOT23器件的评估板

立即购买 更多内容

特性和优点

  • 6引脚SOT-23评估板
  • 通过箝位轻松改用主器件
  • 通过镀金引脚连接器添加无源元件
  • 用于信号输入/输出的SMB连接器
  • 板上提供额外的空间以便支持原型制作

产品详情

EVAL-6SOT23EBZ评估板用于评估开关和多路复用器系列产品中的6引脚SOT-23器件，这些产品可单独购买。EVAL-6SOT23EBZ采用箝位将6引脚SOT-23器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。


器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K6），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。


相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考用户指南UG-948与数据手册。
EVAL-6SOT23
开关/多路复用器系列产品中用于6引脚SOT23器件的评估板

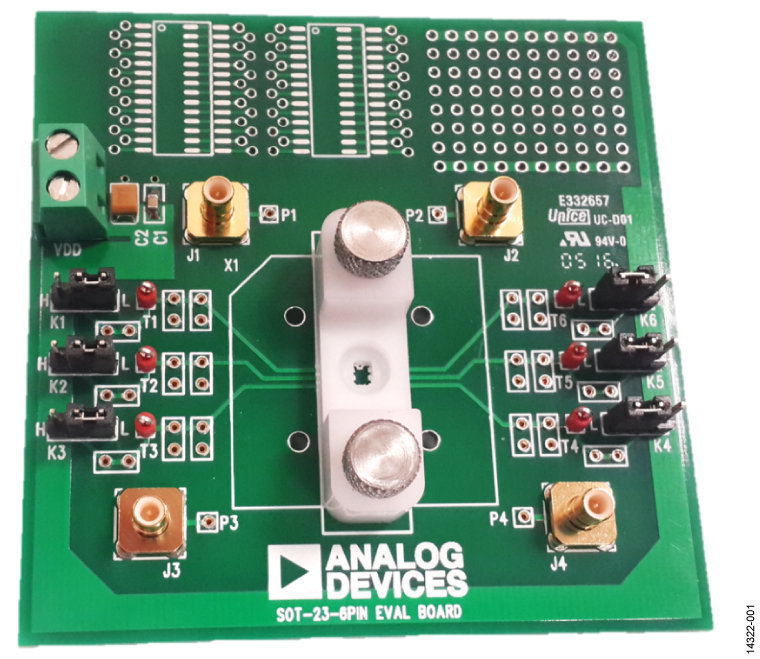

EVAL-6SOT23EBZ Image
