ADG2436

预发布

0.5 Ω RON、±15 V、+12 V、±5 V 和 +5 V/−12 V、双 SPDT 开关

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 低 RON：0.5 Ω
  • 高达 847 mA 的高持续电流
  • 在信号范围内平坦 RON：0.003 Ω
  • 1 kHz 时的 THD 为 −108 dB
  • 改善导通电阻和导通电容之间的平衡
    • 低 RON (0.5 Ω) 和 CON (100 pF)
  • 1.8 V、3.3 V 和 5 V 逻辑兼容性
  • 16 引脚 4 mm × 4 mm LFCSP
  • 全定工作电压为 ±15 V、+12 V、±5 V 与 +5 V/−12 V
  • 可使用非对称电源
  • 模拟信号范围为 VSS 至 VDD − 2 V
ADG2436
0.5 Ω RON、±15 V、+12 V、±5 V 和 +5 V/−12 V、双 SPDT 开关

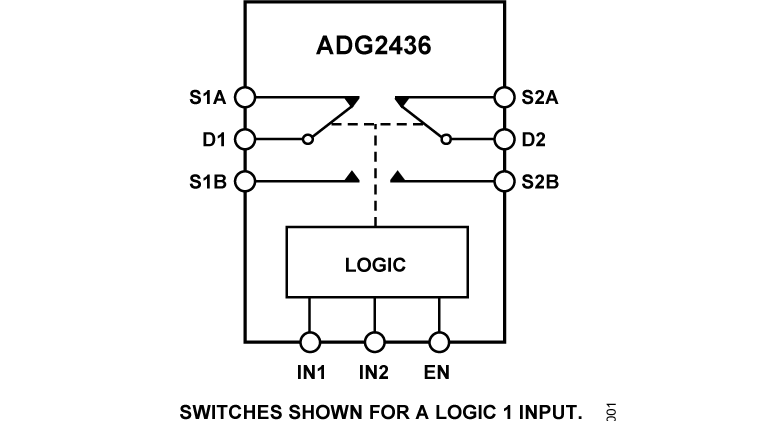

ADG2436 Functional Block Diagram ADG2436 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
LDO Linear Regulators 2
ADP7142
推荐新设计使用 40 V、200 mA、低噪声、CMOS LDO线性稳压器
ADP7182
推荐新设计使用 -28 V、 −200 mA、,低噪声、线性稳压器
开关稳压器 1
LT3463
量产 具肖特基二极管的双通道、微功率 DC/DC 转换器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

IBIS 模型 1

评估套件

eval board
schematic 1
schematic 2
schematic 3
评估版 ADG2436

评估 ADG2436、0.5 Ω RON、± 15 V、+12 V、±5 V 与 +5 V/−12 V，双通道 SPDT 开关

立即购买 更多内容

特性和优点

  • 低 RON：0.5 Ω
  • 高达 847 mA 的高持续电流
  • 在信号范围内平坦 RON：0.003 Ω
  • 改善导通电阻和导通电容之间的平衡
  • 1.8 V 逻辑兼容性
  • 16 引脚 4 mm × 4 mm LFCSP
  • 与 ADG1436  引脚兼容
  • 全定工作电压为 ±15 V、+12 V、±5 V 与 +5 V/–12 V
  • 可使用非对称电源
  • 模拟信号范围为 VSS 至 VDD − 2 V

产品详情

EVAL-ADG2436EBZ 是用于 ADG2436 的评估板。ADG2436 包含两个独立的单刀双掷 (SPDT) 开关。EN 输入用于禁用所有开关。两个开关具有先开后合式开关功能，适用于多路复用器应用。每个通道在打开时在两个方向上的传导都一样好，每个开关的输入信号范围从 VSS 至 VDD − 2 V。当开关关闭时，高达电源的信号电平被阻止。数字输入与 5 V、3.3 V 和 1.8 V 逻辑输入兼容，无需单独的数字逻辑电源引脚。导通电阻曲线在整个模拟输入范围内异常平坦，从而确保了切换音频信号时良好的线性度和低失真。

图 1 显示了 EVAL-ADG2436EBZ 评估板。ADG2436 位于评估板的中心，并提供线螺丝端子来连接每个源极和漏极引脚。三个螺丝端子为设备供电，第四个端子为用户提供定义的数字逻辑电源电压（如果需要）。数字逻辑供电电压也可以由板上的 ADP7142 提供。

ADG2436 的完整规格可在 ADI 公司提供的 ADG2436 数据手册中找到，使用 EVAL-ADG2436EBZ 评估板时，必须结合本用户指南进行查阅。
评估版 ADG2436
评估 ADG2436、0.5 Ω RON、± 15 V、+12 V、±5 V 与 +5 V/−12 V，双通道 SPDT 开关
EVAL-ADG6436 Board Photo Angle View EVAL-ADG6436 Board Photo Top View EVAL-ADG6436 Board Photo Bottom View
