ADL5335

推荐新设计使用

700 MHz 到 4200 MHz Tx DGA

数据手册 (Rev. 0)
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 差分输入到单端输出转换
  • 宽的输入频率范围：700 MHz 到 4200 MHz
  • 最大增益：12.0 dB（典型值）
  • 增益范围 20 dB（典型值）
  • 增益步长：0.5 dB（典型值）
  • 基于温度计的无干扰数字分级衰减器
  • 具有可编程增益步长的快攻增益开关
  • 匹配的 50 Ω 输入和输出
ADL5335
700 MHz 到 4200 MHz Tx DGA
ADL5335 Functional Block Diagram ADL5355 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

S-参数 1

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

打开工具

评估套件

eval board
schematic 1
EVAL-ADL5335

ADL5335 评估板

立即购买 更多内容

特性和优点

  • 适用于 ADL5335 的功能完备的评估板。
  • 易于连接到测试设备和其它电路
  • 通过单独购买的系统开发平台 EVAL-SDP-CS1Z (SDP-S) 进行 PC 控制
  • 基于 PC 的评估软件，设有简单的图形用户界面

产品详情

ADL5335 是一款差分输入阻抗和单端输出阻抗均为 50 Ω 的 DGA。用户指南 UG-1206 介绍了如何使用 EV-ADL5335SD1Z 来验证 ADL5335 的操作。

EV-ADL5335SD1Z 是基于 FR4 的完全填充的 4 层评估板，旨在让用户轻松地评估 ADL5335 的功能和性能。

Analog Devices, Inc. 提供的 ADL5335 数据手册中提供了 ADL5335 的完整规格说明，使用评估板时应同时参阅此说明和用户指南 UG-1206。
EVAL-ADL5335
ADL5335 评估板

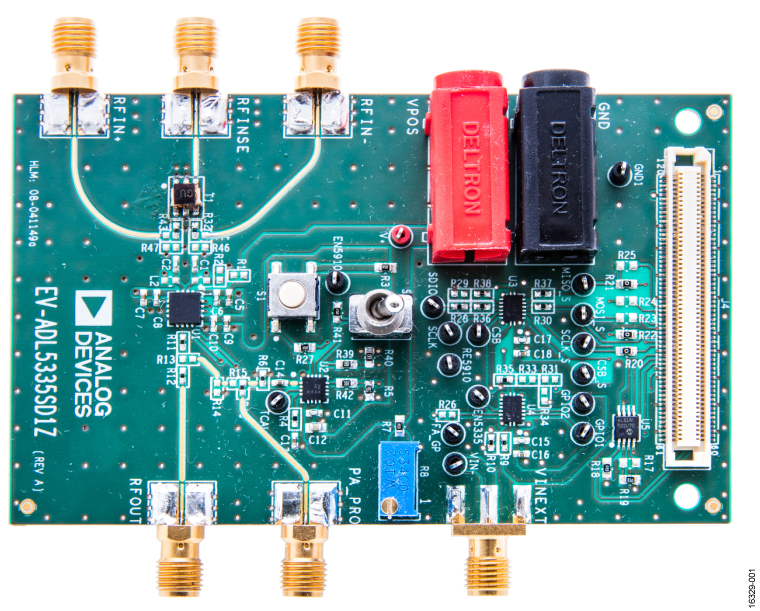

EV-ADL5335SD1Z Image
