ADL6331

预发布

0.38 GHz 至 12 GHz TxVGA

数据手册 (Rev. B)
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 宽带 TxVGA 将 RF-DAC 与波束合成和 PA 连接
  • 工作频率范围：0.38 GHz 至 12 GHz，2 种产品型号
    • ADL6331-A:0.38 GHz 至 8 GHz
    • ADL6331-B:1.0 GHz 至 12 GHz
  • 优化 RF-DAC 的共模抑制、偶次谐波和互调
  • 50 Ω 差分输入和 50 Ω 单端输出
  • 集成宽带射频输出平衡器
  • 增益控制范围为 70 dB，步长为 1 dB
  • RF DSA 范围：24.0 dB，步长为 1.0 dB
  • 每个放大器旁路损耗为 12 dB
  • 多个预定义衰减值和旁路放大器级之间的异步切换。
  • 4 GHz 时的功率增益：15.1 dB (ADL6331-A), 15.4 dB (ADL6331-B)
  • 4 GHz 时的噪声指数：7.5 dB (ADL6331-A), 7.5 dB (ADL6331-B)
  • 4GHz 时的 OIP3：31.0 dBm (ADL6331-A)，31.0 dBm（ADL6331-B）
  • 4GHz 时的 OIP2：58 dBm (ADL6331-A), 56 dBm (ADL6331-B)
  • 4GHz 时的 OP1dB：12.4 dBm (ADL6331-A), 12.0 dBm (ADL6331-B)
  • 通过 3/4 线 SPI 完全可编程
  • 3.3 V（单电源）
  • 24 引脚、4.0 mm x 4.0 mm LGA
ADL6331
0.38 GHz 至 12 GHz TxVGA

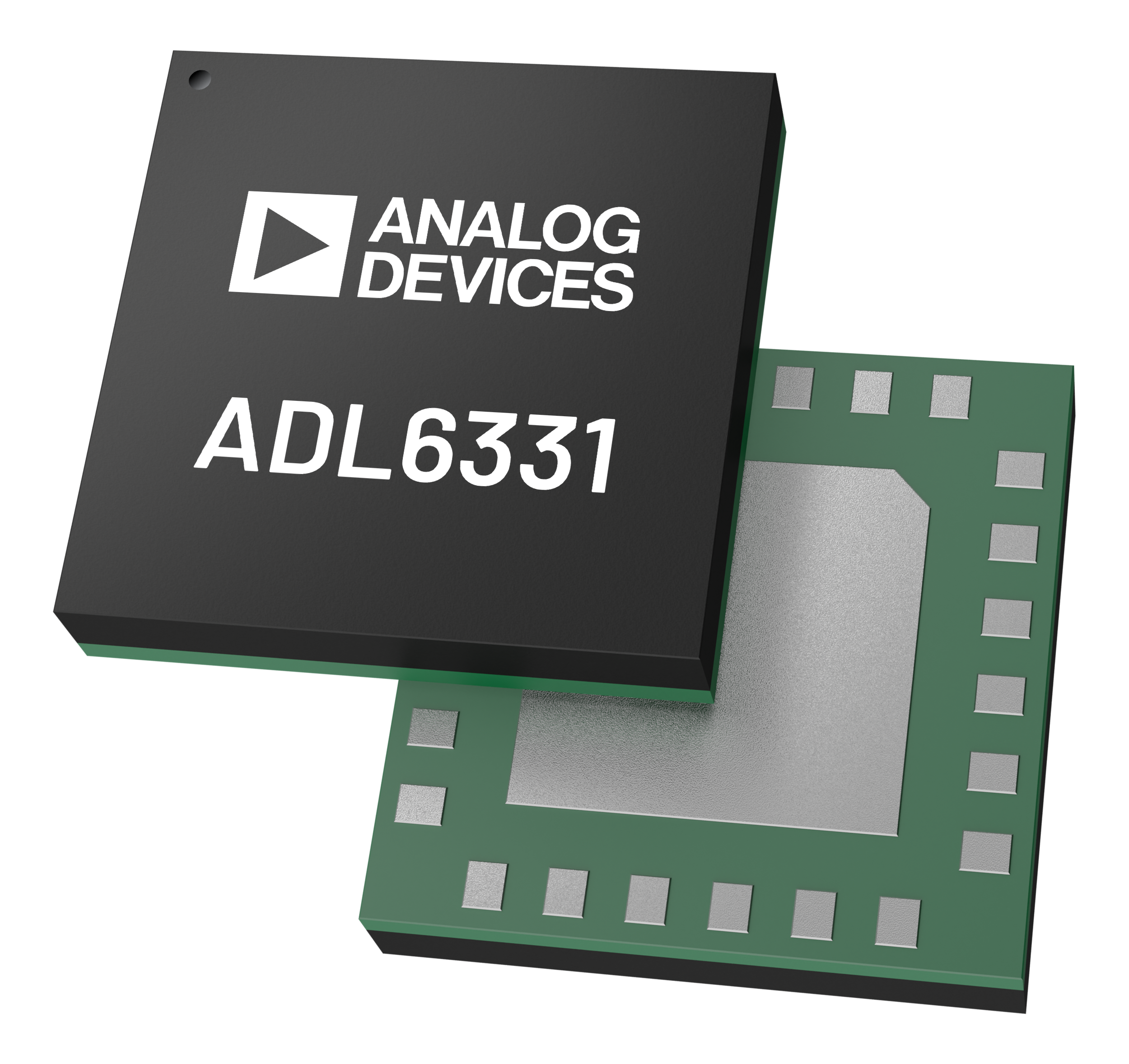

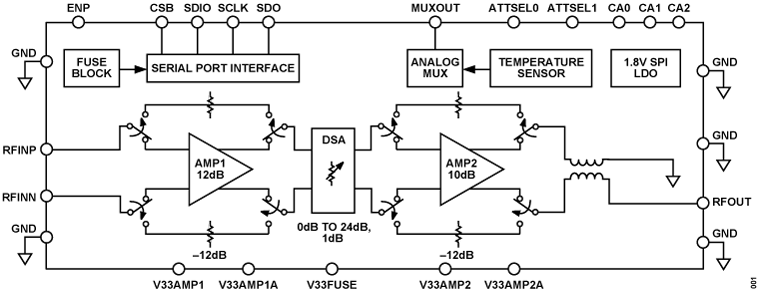

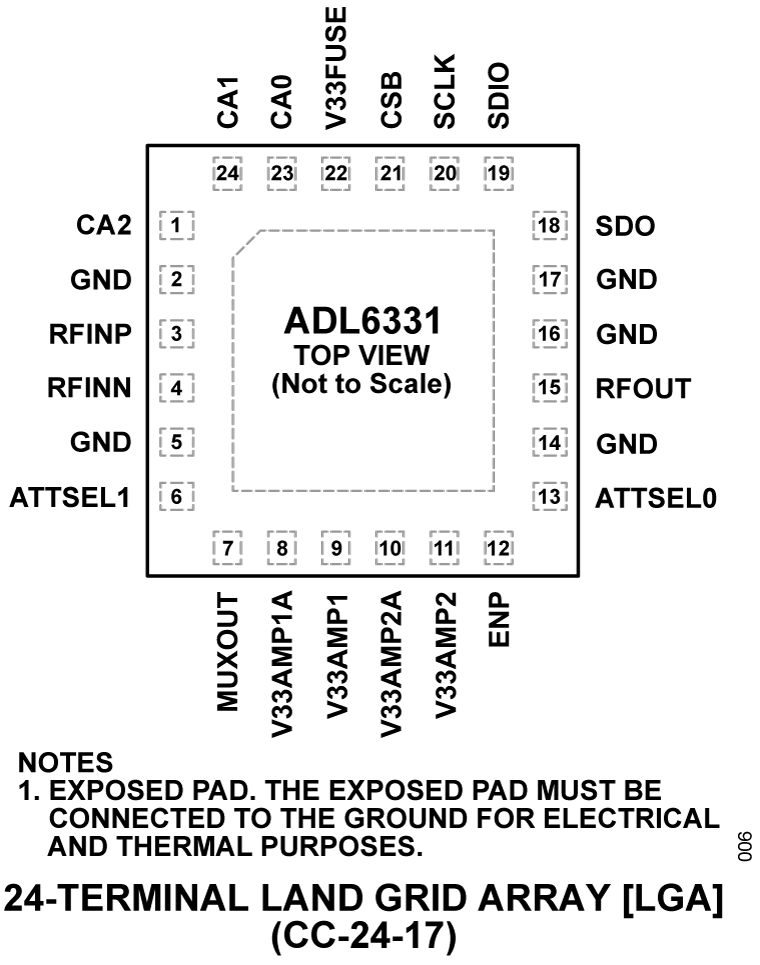

ADL6331 - Chip Image ADL6331 Functional Block Diagram ADL6331 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

S-参数 2

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADL6331

评估 ADL6331，0.38 GHz 至 12 GHz 变送器 VGA

立即购买 更多内容

特性和优点

  • 适用于 ADL6331-EVALZA 的功能完备的评估板
  • 单电源供电
  • 易于使用接口进行分析 | 控制 | 评估 (ACE) 软件

产品详情

ADL6331-EVALZA 评估板允许使用 SDP-S 接口板，通过 Microsoft® Windows® PC 上的 USB 端口来手动控制 ADL6331。

有关 ADL6331 的更多信息，请参见 ADL6331 数据手册。在使用 ADL6331-EVALZA 评估板时，应参阅数据手册，以及本用户指南。
EVAL-ADL6331
评估 ADL6331，0.38 GHz 至 12 GHz 变送器 VGA

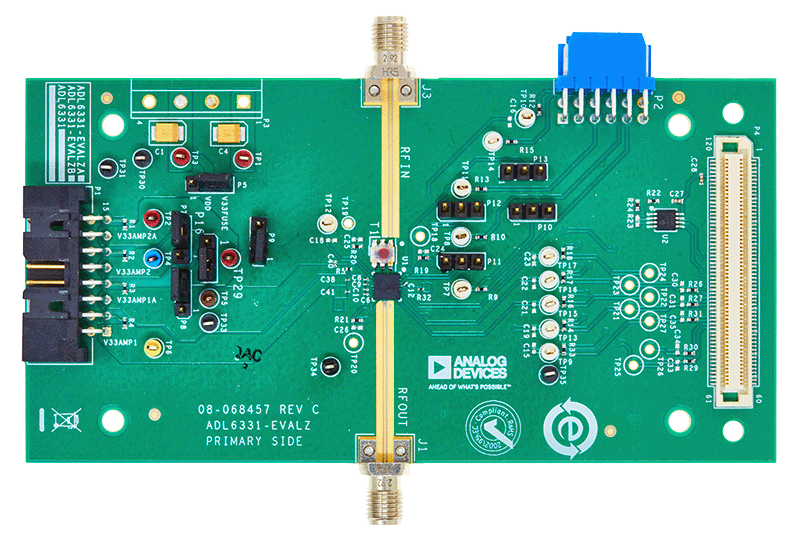

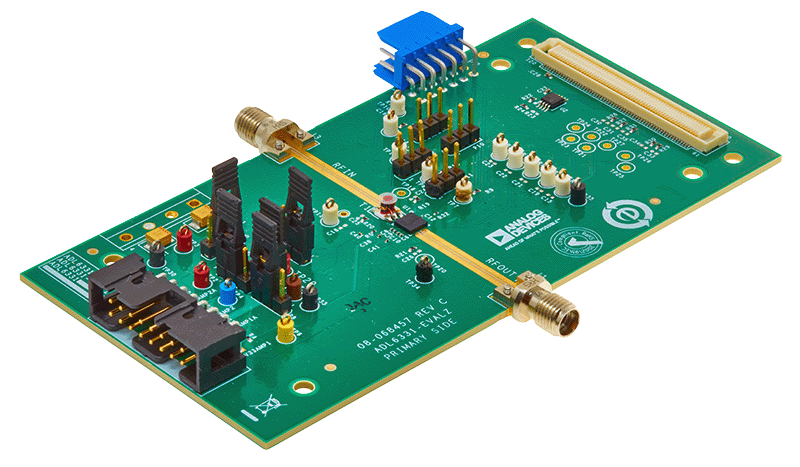

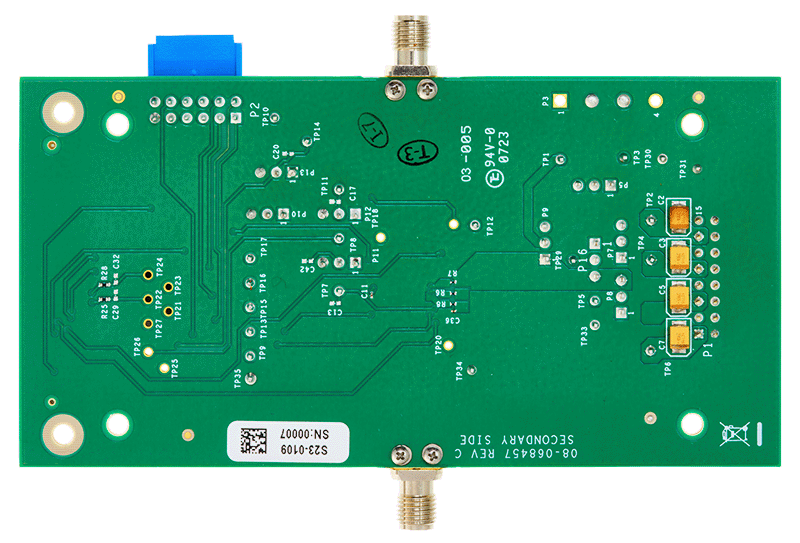

ADL6331-EVALZ Board Photo Angle View ADL6331-EVALZ Board Photo Top View ADL6331-EVALZ Board Photo Bottom View
