ADMV7310

推荐新设计使用

E 频段升频器 SiP，71 GHz 至 76 GHz

数据手册 (Rev. C)
产品模型
1
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 最大转换增益：35 dB（典型值）
  • 增益调节范围：40 dB（最小值）
  • PSAT：增益 = 23.5 dB 和 19.5 dB 时为 26 dBm（典型值）
  • OIP3：增益 = 23.5 dB 且每个信号音的 POUT = 16.5 dBm 时为 31 dBm（典型值）
  • OP1dB：增益 = 23.5 dB 和 19.5 dB 时为 25 dBm（典型值）
  • 内置功率检波器
  • 用于 LO 调零的内置包络检波器
  • 完全集成的表面安装 50 端子 16.00 mm × 14.00 mm LGA_CAV 封装
ADMV7310
E 频段升频器 SiP，71 GHz 至 76 GHz

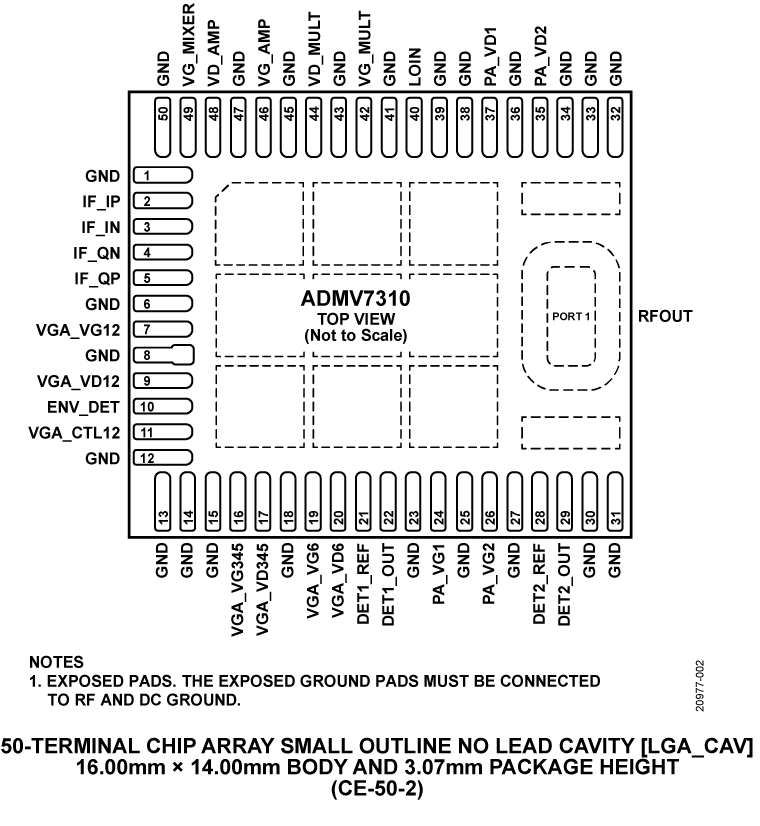

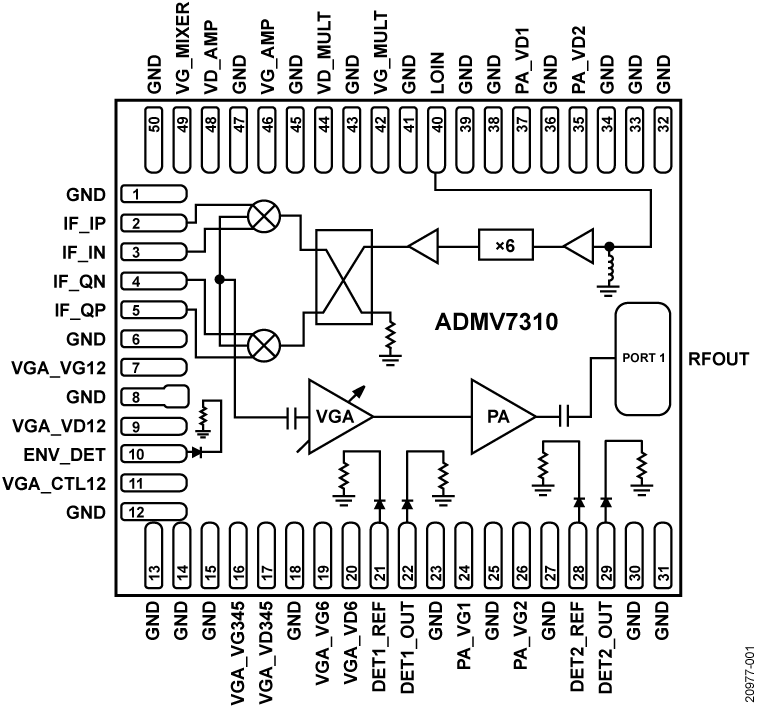

ADMV7310 Functional Block Diagram ADMV7310 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADMV7310

ADMV7310 评估板

立即购买 更多内容

特性和优点

  • 利用板载 LDO 稳压器轻松加电
  • 利用电位计进行增益调节和套件偏压调整
  • 可选择使用连接器跳线绕过 LDO 稳压器

产品详情

ADMV7310-EVALZ 评估板将 ADMV7310 与低压差 (LDO) 稳压器、电位计和波导背板结合在一起，可以快速轻松地评估 ADMV7310。利用 LDO 稳压器，可以由 ±5 V 电源为 ADMV7310 加电。利用电位计，可以针对各个增益范围进行栅极调节。

ADMV7310 是一款完全集成的系统级封装 (SiP) 同相/正交 (I/Q) 上变频器，可在直流至 2 GHz 的中频 (IF) 输入范围和 71 GHz 至 76 GHz 的射频 (RF) 输出范围之间工作。

位于 www.analog.com 上的 ADMV7310 数据手册提供了 ADMV7310 的完整规格说明。在使用该评估板时，应参阅 ADMV7310 数据手册，同时参阅本用户指南。
EVAL-ADMV7310
ADMV7310 评估板

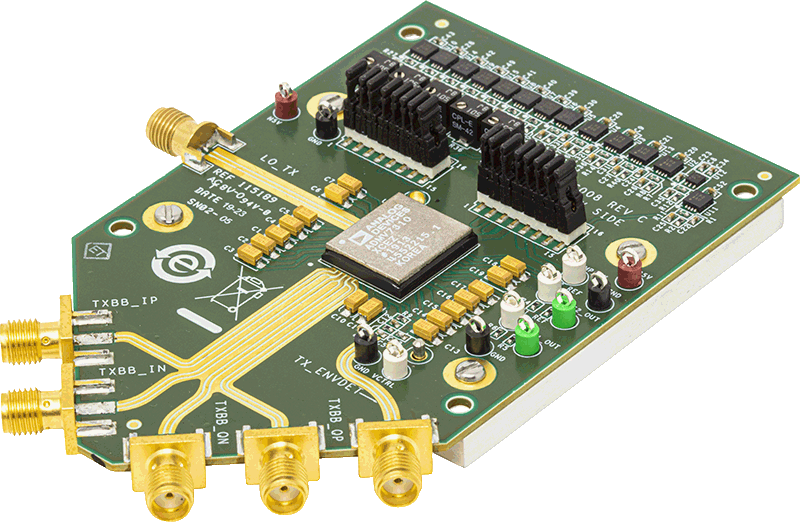

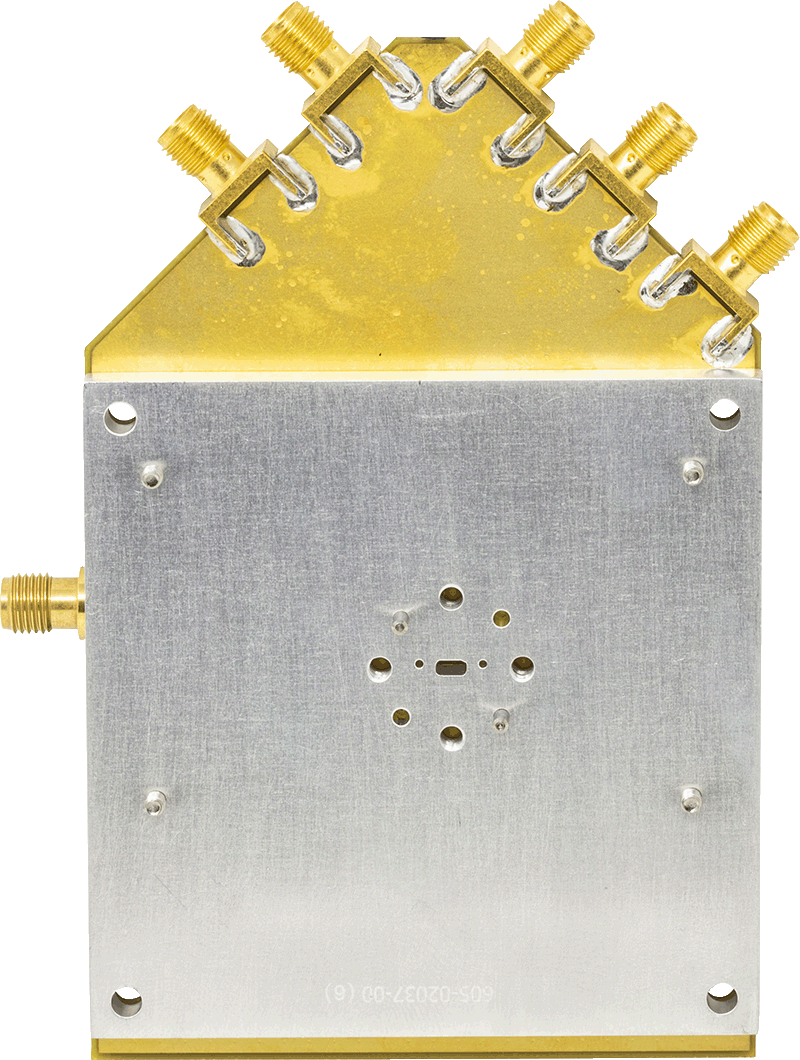

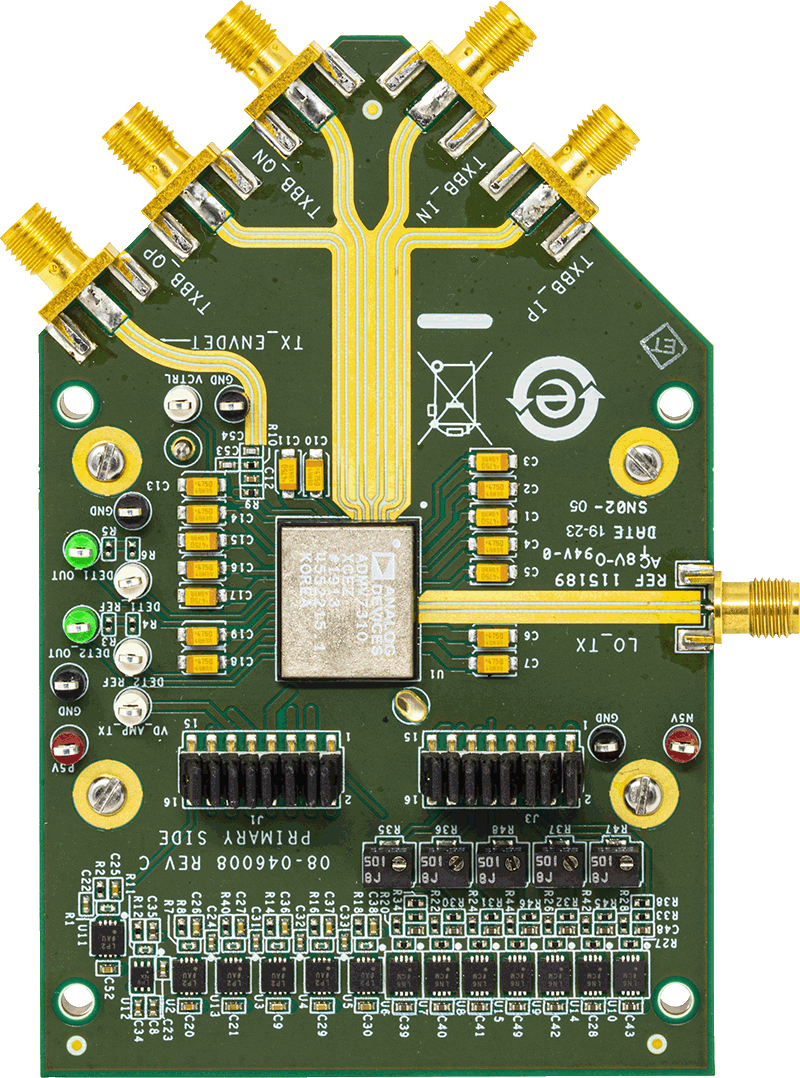

ADMV7310 Evaluation Board ADMV7310 Evaluation Board ADMV7310 Evaluation Board
