ADN8833

推荐新设计使用

用于数字控制系统的超紧凑、1 A热电冷却器(TEC)驱动器

数据手册 (Rev. C)
产品模型
4
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 获得专利的高效率单电感架构
  • 用于TEC驱动器的集成式低RDSON MOSFET
  • TEC电压和电流工作监控
  • 无需外部检测电阻
  • 独立的TEC加热和冷却限流设置
  • 可编程最大TEC电压
  • 2 MHz PWM开关频率
  • 外部同步
  • 兼容数字热控环路
  • 2.50 V、1%精度基准电压输出
  • 采用25引脚、2.5 mm x 2.5 mm WLCSP或24引脚、4 mm x 4 mm LFCSP封装
ADN8833
用于数字控制系统的超紧凑、1 A热电冷却器(TEC)驱动器

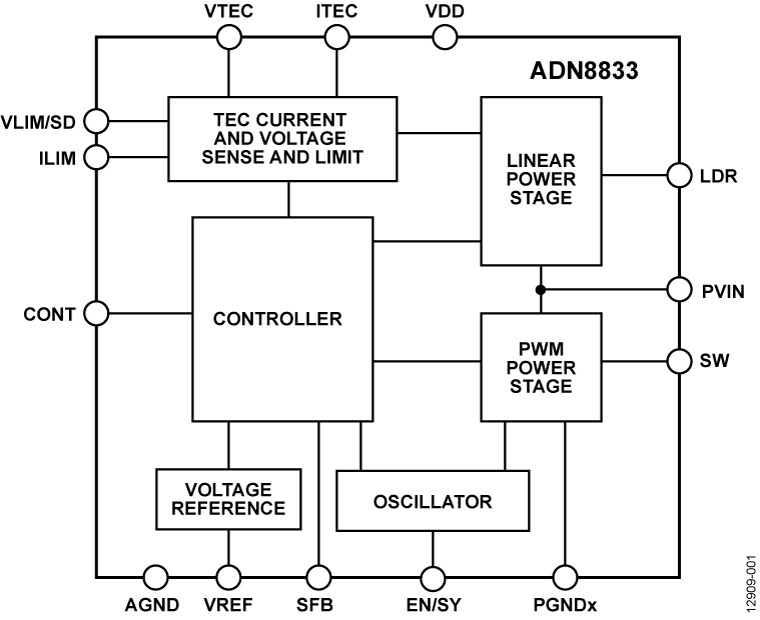

ADN8833 Functional Block Diagram ADN8833 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

评估套件

eval board
schematic 1
schematic 2
EVAL-ADN8833

ADN8833评估板

立即购买 更多内容

特性和优点

  • ADN8833评估板
  •  用于数字控制系统的1.0 A TEC驱动器
  • 工作电压范围： VIN = 2.7V to 5.5V
  • TEC电压和电流工作监控
  • 独立的TEC加热和冷却限流设置
  • 可编程最大TEC电压
  • 外部同步频率范围：1.85 MHz至3.25 MHz
  • TEC模块线路输出
  • 2.5V基准电压输出
  • 禁用跳线
  • 40mm × 25 mm WLCSP 板尺寸
  • 45mm × 25 mm LFCSP 板尺寸


产品详情

ADN8833CB-EVALZ和ADN8833CP-EVALZ为可配置评估板，适合各种TEC模块。 在评估板上，ADN8833利用两对采用H桥配置方式的互补集成式MOSFET提供双向TEC电流。


TEC上的电压与施加于CONT输入引脚的控制信号电压成正比。


通过片上无源器件，TEC冷却和加热电流限值分别设置为1A，最大TEC电压可编程为3V。 通过更改相应的元件值，可修改TEC冷却和加热电流限值和最大TEC电压设置。


EVAL-ADN8833
ADN8833评估板

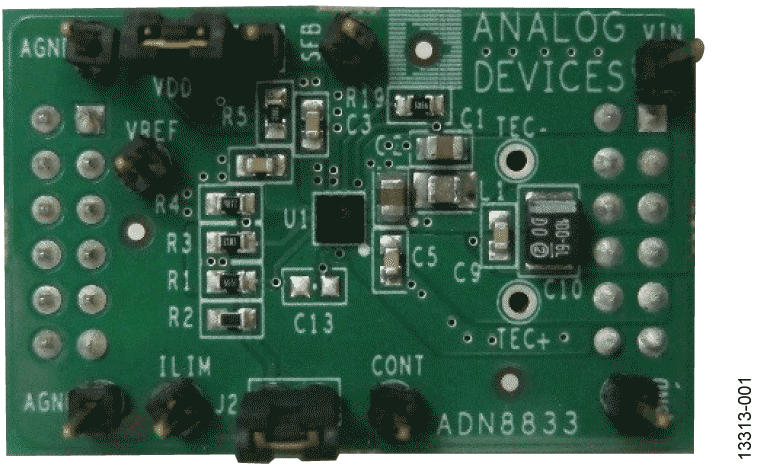

ADN8833CB-EVALZ Image ADN8833CP-EVALZ Image
