ADN8835

推荐新设计使用

超紧凑3 A热电冷却器(TEC)控制器

数据手册 (Rev. B)
产品模型
1
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 高效率单电感架构
  • 用于TEC控制器的集成式低RDSON MOSFET
  • TEC电压和电流工作监控
  • 无需外部检测电阻
  • 独立的TEC加热和冷却限流设置
  • 可编程最大TEC电压
  • PWM驱动器开关频率：2.0 MHz（典型值）
  • 外部同步
  • 集成两个零偏移、轨到轨斩波放大器
  • 兼容NTC 或RTD热传感器
  • 2.50 V、1%精度基准电压输出
  • 温度锁定指示器
  • 采用36引脚、6 mm x 6 mm LFCSP封装
ADN8835
超紧凑3 A热电冷却器(TEC)控制器

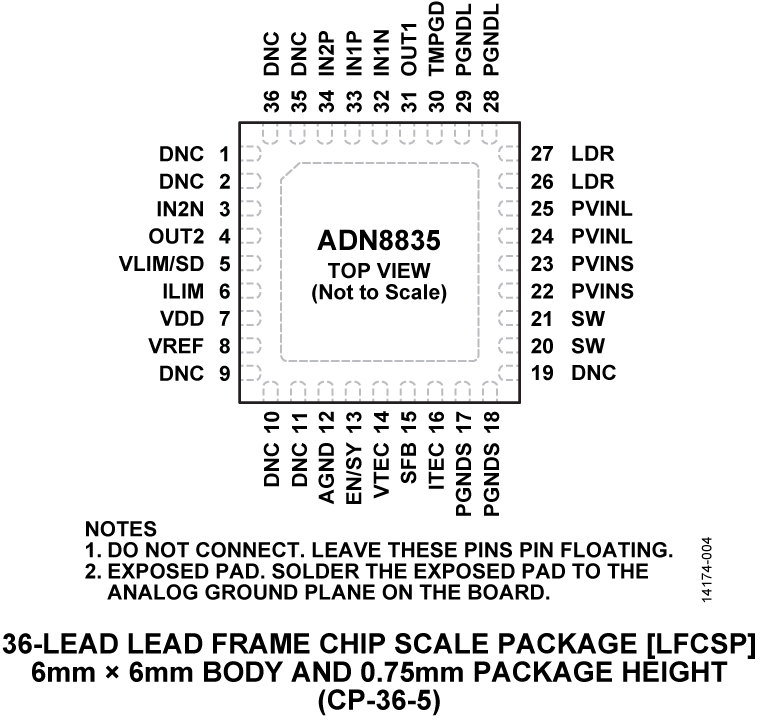

ADN8835 Functional Block Diagram ADN8835 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

技术文章 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
EVAL-ADN8835

ADN8835评估板

立即购买 更多内容

特性和优点

  • 集成3 A TEC驱动器的完整TEC控制器
  • 工作电压范围：VIN = 2.7 V至5.5 V
  • TEC电压和电流工作监控
  • 独立的TEC加热和冷却限流设置
  • 可编程最大TEC电压
  • 外部同步频率范围：1.85 MHz至3.25 MHz
  • 2.5 V基准电压源输出
  • NTC热敏电阻连接输入
  • TEC模块线路输出
  • 禁用跳线
  • 45 mm × 25 mm评估板尺寸

产品详情

ADN8835CP-EVALZ是一款可配置评估板，适合各种TEC模块和热敏电阻。该评估板上集成了ADN8835，它利用两对采用H桥配置方式的互补集成式MOSFET提供并控制双向TEC控制器电流。


通过两个片上电阻分压器，TEC冷却和加热电流限值均设置为3 A，最大TEC电压可编程为3.5 V。温度设定点电流经过优化以适合10 kΩ负热系数(NTC)热敏电阻。片上比例-积分-微分(PID)补偿网络元件可通过焊接不同值元件替代，匹配温度控制回路和热负载，从而实现所需的响应时间和温度稳定性。通过更改相应的元件值，还可修改TEC冷却和加热电流限值和最大TEC电压设置。


此外，该评估板可插入ADN8835基板，该基板集成了用于可调谐模拟热PID网络、温度设定点、最大TEC电流和TEC电压限值的可调元件。


ADN8835数据手册提供ADN8835的完整规格，使用评估板时应同时参考用户指南与数据手册。
EVAL-ADN8835
ADN8835评估板

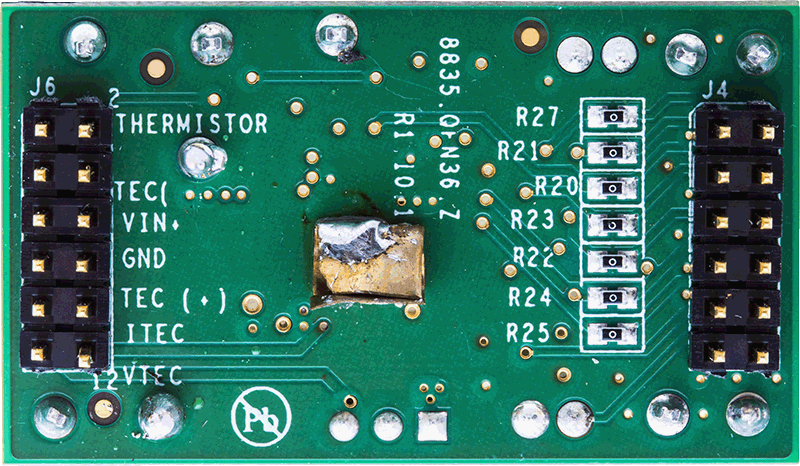

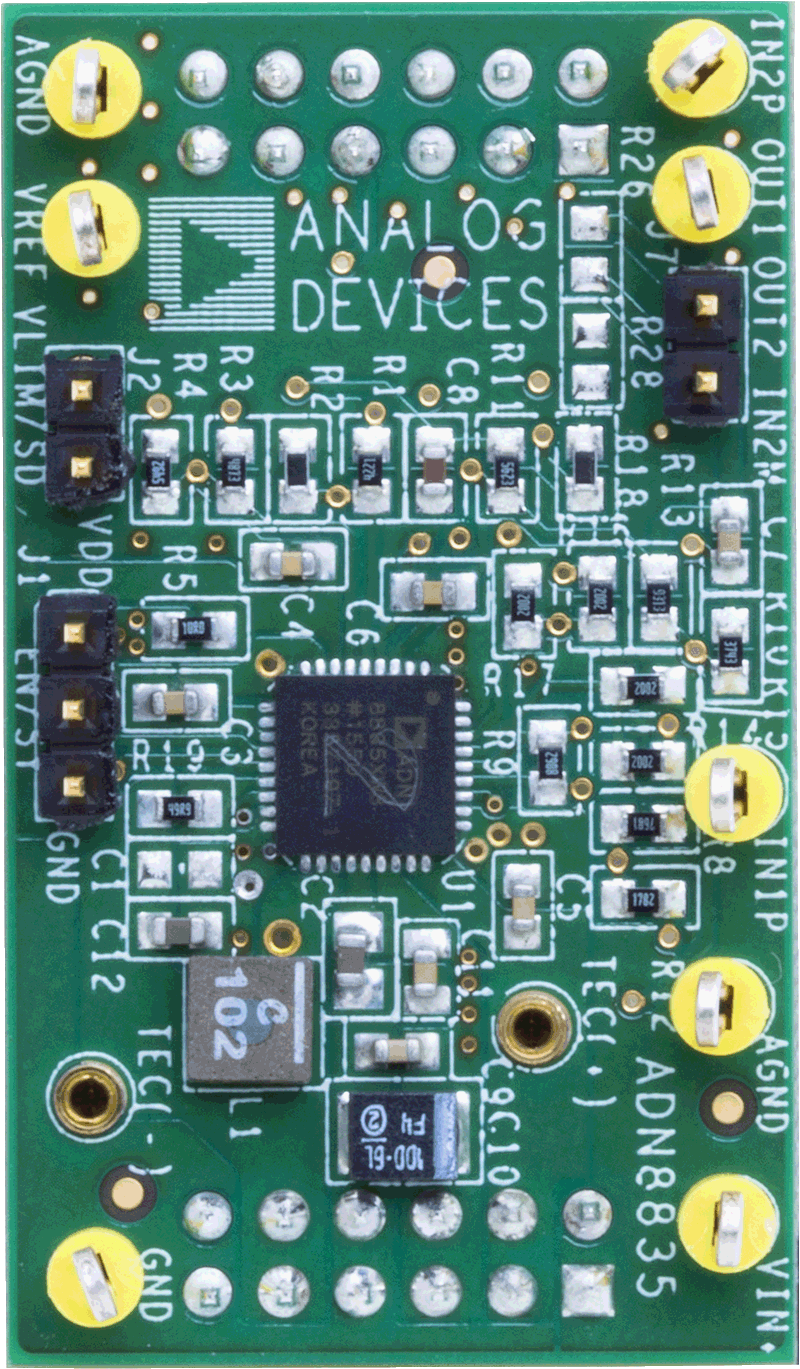

ADN8835CP-EVALZ-Angle (1)-web ADN8835CP-EVALZ-Angle (2)-web ADN8835CP-EVALZ-Bottom-web ADN8835CP-EVALZ-Top-web
