ADP1974

推荐新设计使用

用于电池测试和化成的双向同步PWM控制器

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 输入电压范围： 6V至60V
  • 片上5 V线性调节器
  • 降压/充电或升压/放电模式
  • 高PWM线性度，
    4 Vp-p PWM斜坡
  • FAULT和COMP输入与 AD8450/AD8451兼容
  • 可编程死区控制
  • 可调节频率范围：50 kHz至300 kHz
  • 带可调相移的同步输出或输入
  • 可编程最大占空比
  • 可编程软启动
  • 峰值打嗝限流保护
  • 与ADP1972（异步版）引脚兼容
  • TSD保护
  • 16引脚TSSOP
ADP1974
用于电池测试和化成的双向同步PWM控制器

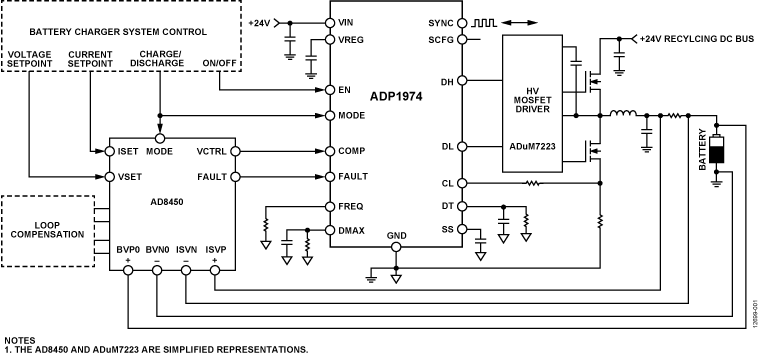

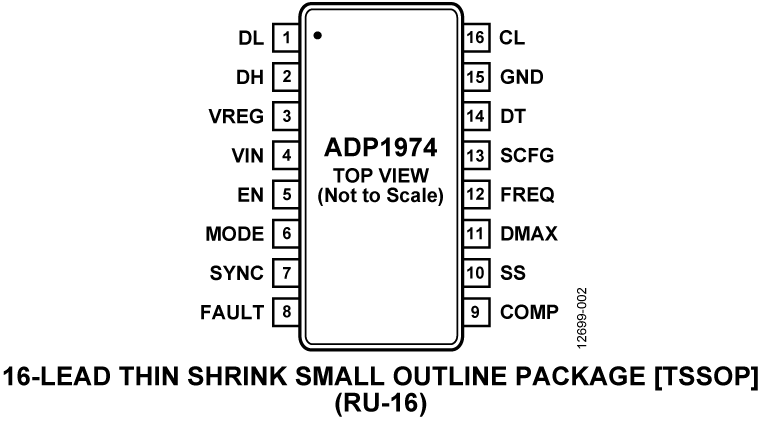

ADP1974 Typical Application Diagram ADP1974 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

工具及仿真模型

SIMPLIS 模型 1

评估套件

eval board
schematic 1
EVAL-ADP1974

ADP1974评估板

立即购买 更多内容

特性和优点

  • 用于测试ADP1974特性的评估板
  • 独立的开环能力
  • FAULT和COMP输入与AD8450-EVALZ兼容
  • 可利用完整的客户外部解决方案进行测
  • 输入电压范围： 6 V至60 V
  • 片上5 V低压差(LDO)调节器
  • 可选降压/升压模式
  • 可调节频率范围：50 kHz至300 kHz
  • 可编程死区控制
  • 带可调相移的同步输出或输入
  • 可编程较大占空比
  • 较大内部占空比： 97%
  • 可编程软启动
  • 峰值打嗝限流保护
  • 输入电压UVLO保护
  • 使能/关断控制跳线

产品详情

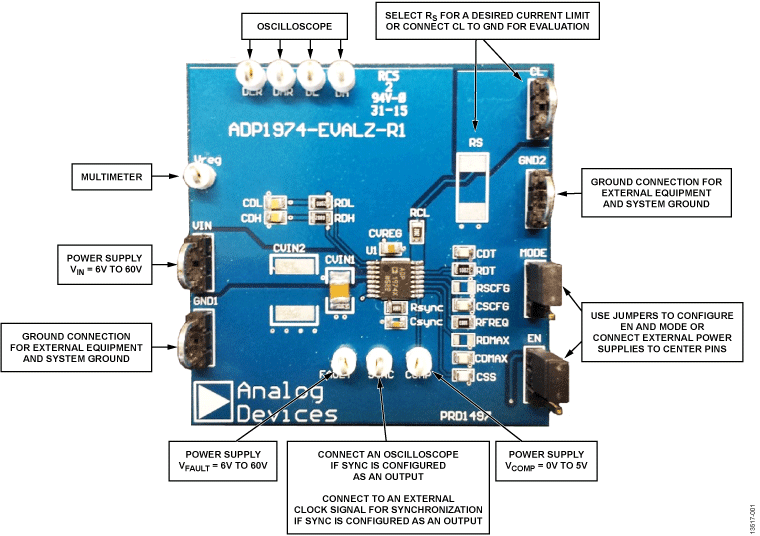

ADP1974-EVALZ是一款开环评估板，可用于测试ADP1974特性。 ADP1974是一款恒定频率、电压模式、双向同步脉冲宽度调制(PWM)控制器，用于降压/升压、DC-DC、电池充电和放电应用。 连接至外部、高电压场效应晶体管(FET)、半桥驱动器和外部控制器件（如AD8450-EVALZ）时，ADP1974-EVALZ可用于评估完整闭环应用中的ADP1974。


ADP1974-EVALZ可用于测试精密使能、引脚可选电池充电或循环工作模式、带可编程相移的内部和外部同步控制、PWM占空比控制、可编程较大占空比、可编程死区以及可编程峰值打嗝电流限值等内置特性。 可进行评估的其它保护特性包括软启动、输入电压欠压闭锁（UVLO）、故障信号和热关断（TSD）。


ADP1974数据手册提供ADP1974的完整规格，使用评估板时应同时参考用户指南与数据手册。


EVAL-ADP1974
ADP1974评估板
ADP1974-EVALZ
