ADPL63164

推荐新设计使用

具有电容可调复位/看门狗超时延迟的微处理器复位电路

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 可配置的复位和看门狗选项支持多种应用
    • 工厂设定复位阈值选项为 1.575V 至 5V，增量约为 100mV
    • 可调复位阈值选项
    • 单/双电压监控
    • 电容器可调复位超时
    • 电容器可调看门狗超时
    • 开漏 RESET 输出
  • 4μA 电源电流降低系统功耗
  • 集成电源保护提高稳健性
    • 电源瞬变抗扰度
    • 保证 RESET 有效期为 VCC ≥ 1.2V
  • 8 引脚 SOT23 封装节省电路板空间
ADPL63164
具有电容可调复位/看门狗超时延迟的微处理器复位电路

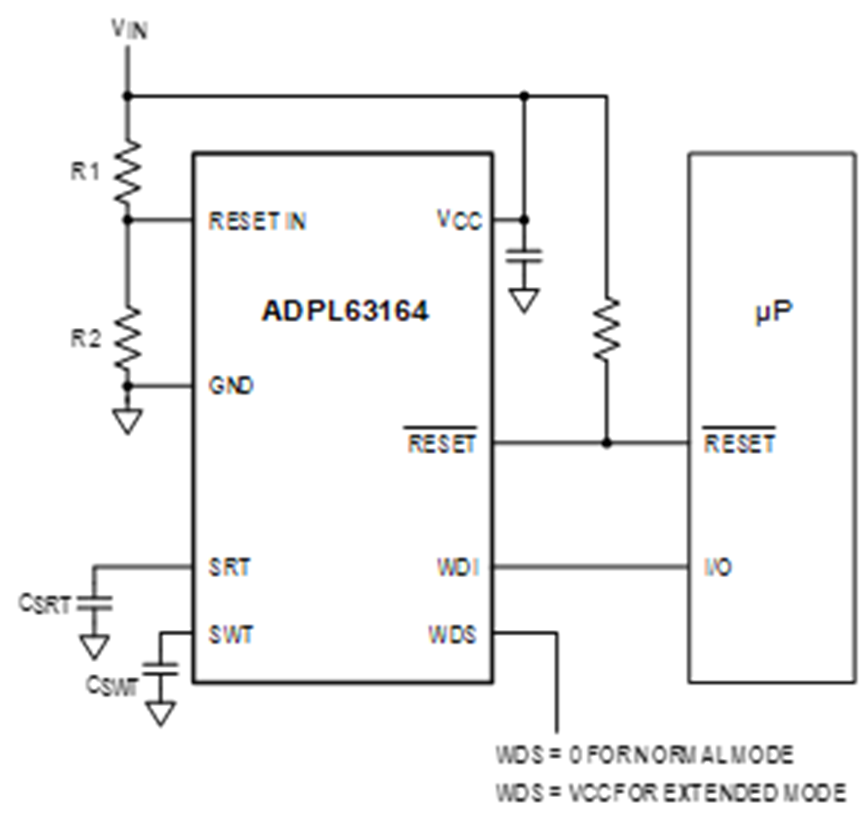

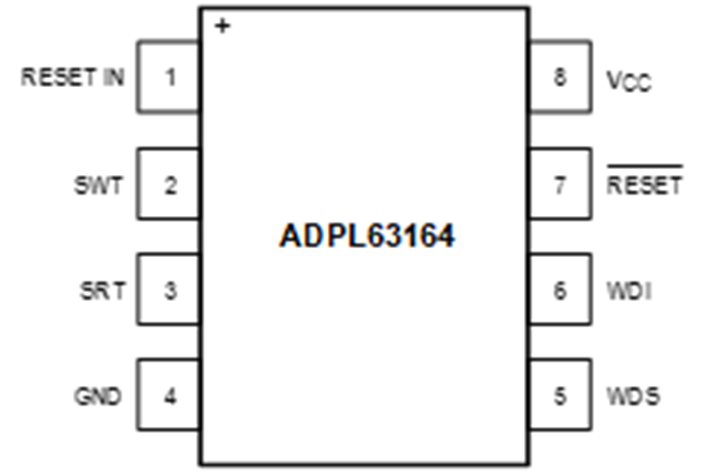

ADPL63164 Typical Operating Circuit ADPL63164 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

评估套件

eval board
schematic 1
schematic 2
ADIPOWERESSENTKIT

ADI Balanced Solutions Essentials Kit for the ADPL76030/ADPL26001 / ADPL13602 / ADPL54203 / ADPL20502 / ADPL62933 / ADPL62935 / ADPL63164

立即购买 更多内容

特性和优点

  • Enables Immediate Testing of Eight Different Power Solutions and Supervisors
  • Includes Buck and Boost Converters, Buck/Boost Converter, No-Opto Isolated Flyback, and High-Performance Supervisors
  • Boards Designed with Through Holes for Prototyping on breadboards and existing circuits, as well as bench top testing

产品详情

The ADI Balanced Solutions Essentials Kit delivers products on ready-to-use boards for immediate testing and prototyping. The Balanced Solutions Essentials Kit features products from the Buck, Boost, Buck-Boost, Flyback, and High-Performance Supervisor product lines.
ADIPOWERESSENTKIT
ADI Balanced Solutions Essentials Kit for the ADPL76030/ADPL26001 / ADPL13602 / ADPL54203 / ADPL20502 / ADPL62933 / ADPL62935 / ADPL63164

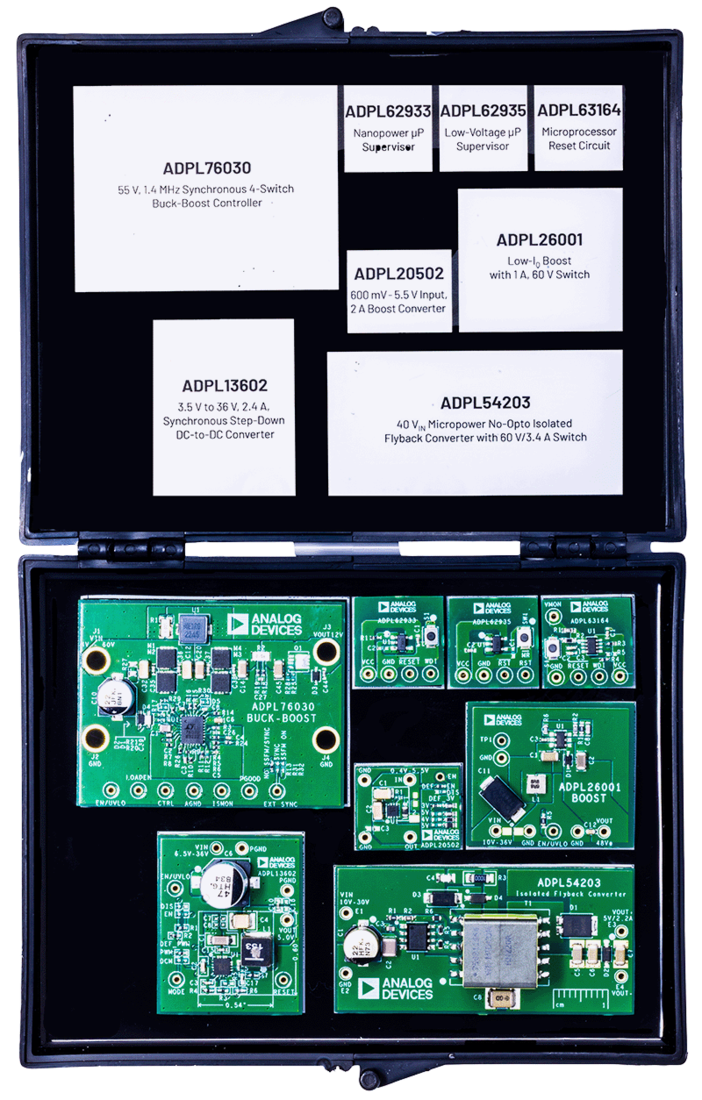

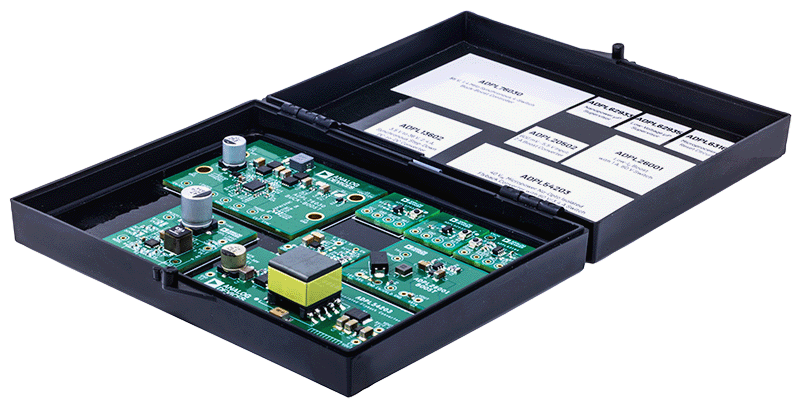

ADIPOWERESSENTKIT Board Photo Angle View ADIPOWERESSENTKIT Board Photo Top View
