ADRF6620
过期700 MHz 至 2700 MHz接收混频器,集成IF DGA、小数N分频PLL和VCO
- 产品模型
- 1
产品详情
- 集成式小数N分频锁相环(PLL)
- RF输入频率范围:700 MHz至2,700 MHz
- 内部本振(LO)频率范围:350 MHz至2,850 MHz
- 输入P1dB:17 dBm
- 输出IP3:45 dBm
- 单刀四掷(SP4T) RF输入开关
- 数字步进衰减器(DSA)范围:0 dB至15 dB
- 集成式RF可调谐巴伦,允许单端50 Ω输入
- 多核集成式压控振荡器(VCO)
- 数字可编程可变增益放大器(DGA) −3 dB带宽:>600 MHz
- 150 Ω IF输出平衡阻抗
- 可通过三线式串行端口接口(SPI)进行编程
- 5 V单电源

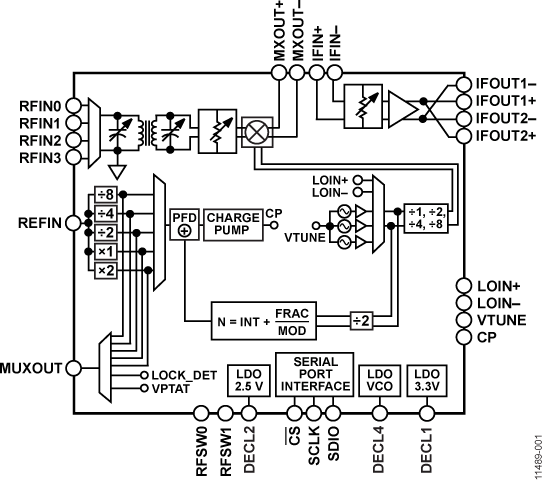

ADRF6620是一款高度集成的有源混频器和频率合成器,非常适合用于无线接收器子系统中。该器件功能丰富,内置一个高线性度宽带有源混频器、一个集成式小数N分频PLL、低相位噪声多核VCO,以及IF DGA。此外,ADRF6620还集成了4:1 RF开关、一个片内可调谐RF巴伦、可编程RF衰减器和低压差(LDO)稳压器。该高度集成的器件适用于7 mm × 7 mm小尺寸解决方案。
高度隔离的4:1 RF开关和片内可调谐RF巴伦使ADRF6620支持4个单端50 Ω端接RF输入。可编程衰减器确保高线性度混频器内核具有优质的RF输入驱动电平。集成式DSA提供的衰减范围为0 dB至15 dB,步进为1 dB。
ADRF6620提供两种备用方式产生差分LO输入信号:从外部通过高频低相位噪声LO信号产生,或从内部通过片内小数N分频PLL频率合成器产生。集成式频率合成器的连续LO覆盖范围为350 MHz至2850 MHz。由于基准频率值在传递至鉴频鉴相器(PFD)之前能够通过除法和乘法模块将其增加或减少至期望值,因此PPL基准电压源输入可支持较宽的频率范围。
集成式高线性度DGA以0.5 dB的步进提供3 dB至15 dB的额外增益范围,驱动模数转换器(ADC)时灵活性极高。
ADRF6620采用先进的硅锗BiCMOS工艺制造,提供48引脚、裸露焊盘、符合RoHS标准的7 mm x 7 mm LFCSP封装。额定温度范围为−40°C至+85°C。
应用
- 无线接收器
- 数字预失真(DPD)接收器
参考资料
数据手册 1
用户手册 1
产品选型指南 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|

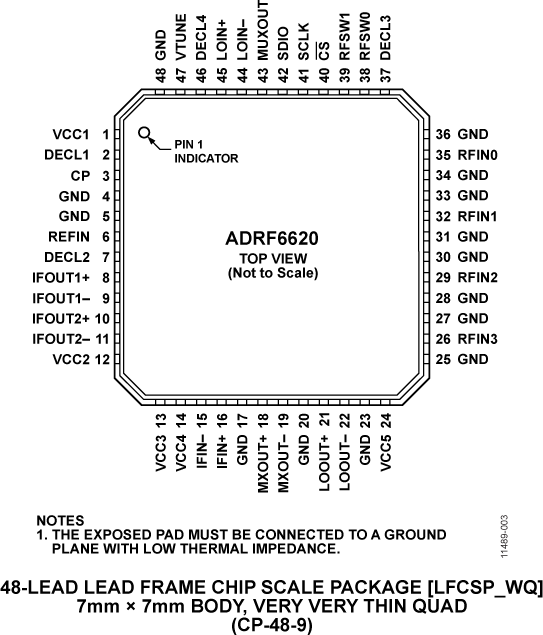

ADRF6620ACPZ-R7 | 48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP) |
产品型号 | 产品生命周期 | PCN |
---|---|---|
8月 1, 2016 - 16_0035 Assembly Relocation of Select LFCSP, Mini-LFCSP and LFCSP Side Solderable Products to STATS ChipPAC China Jiangyin |
||
ADRF6620ACPZ-R7 | 最后购买期限 | |
5月 23, 2014 - 13_0233 Assembly Transfer of Select 6x6 and 7x7mm LFCSP Products to STATS ChipPAC China. |
||
ADRF6620ACPZ-R7 | 最后购买期限 | |
4月 20, 2020 - 20_0020 Obsolescence of Select Material Numbers |
||
ADRF6620ACPZ-R7 | 最后购买期限 |
