ADuM4120-1
ADuM4120-1
量产
输出为 2 A 的隔离式高精度栅极驱动器
- 产品模型
- 6
Viewing:
产品详情
- 2.3 A 峰值输出电流 (<2 Ω RDSON_x)
- 2.5 V 到 6.5 V VDD1 输入
- 4.5V 到 35 V VDD2 输出
- 2.3 V VDD1 时欠压锁定 (UVLO)
- VDD2
上存在多个欠压锁定 (UVLO) 选项- A 级—4.4 V(典型值)正向阈值
- B 级—7.3 V(典型值)正向阈值
- C 级—11.3 V(典型值)正向阈值
- 精准定时特性
- 隔离器和驱动器下降缘传播延迟最大 79 ns (ADuM4120)
- CMOS 输入逻辑电平
- 高共模瞬变抗扰度:150 kV/μs
- 高工作结温:125°C
- 默认低电平输出
- 安全和监管审批(申请中)
- UL 认证:符合 UL 1577
- 1 分钟 5 kV rms,SOIC 长封装
- CSA 元件验收通知 5A
- VDE 符合性证书(申请中)
- DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
- VIORM = 849 V 峰值
- UL 认证:符合 UL 1577
- 8 mm 爬电距离
- 6 引脚宽体 SOIC 封装,爬电距离更长
ADuM4120/ADuM4120-1 是 2 A 隔离式单通道驱动器,采用 Analog Devices, Inc., iCoupler® 技术提供高精度隔离。ADuM4120/ADuM4120-1 通过 6 引脚宽体 SOIC 封装提供 5 kV rms 隔离,爬电距离更长。这些隔离元件集高速 CMOS 和整体式变压器技术于一身,能够提供兼备脉冲变压器和栅极驱动器特点的出色性能。
ADuM4120/ADuM4120-1 工作输入电压介于 2.5 V 到 6.5 V 之间,兼容较低的电压系统。与采用高压电平转换方法的栅极驱动器相比,ADuM4120/ ADuM4120-1 具有输入和输出之间真正的电气隔离。
这些型号都可选配输入干扰滤波器(不选配亦可)。干扰滤波器有助于降低在输入引脚上产生触发输出的噪音的几率。
因此,ADuM4120/ADuM4120-1 能够可靠控制绝缘栅极双极晶体管 (IGBT)/金属氧化物半导体场效应晶体管 (MOSFET) 配置在各种开关电压下的开关特性。
应用
- 开关式电源
- IGBT/MOSFET 栅极驱动器
- 工业逆变器
- 氮化镓 (GaN)/碳化硅 (SiC) 功率器件
参考资料
数据手册 1
用户手册 1
安全和法规认证 1
视频 3
安全和法规认证 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
ADUM4120-1ARIZ | 6-Lead SOIC (Increased Creepage) | ||
ADUM4120-1ARIZ-RL | 6-Lead SOIC (Increased Creepage) | ||
ADUM4120-1BRIZ | 6-Lead SOIC (Increased Creepage) | ||
ADUM4120-1BRIZ-RL | 6-Lead SOIC (Increased Creepage) | ||
ADUM4120-1CRIZ | 6-Lead SOIC (Increased Creepage) | ||
ADUM4120-1CRIZ-RL | 6-Lead SOIC (Increased Creepage) |
这是最新版本的数据手册
工具及仿真模型
IBIS 模型 1
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

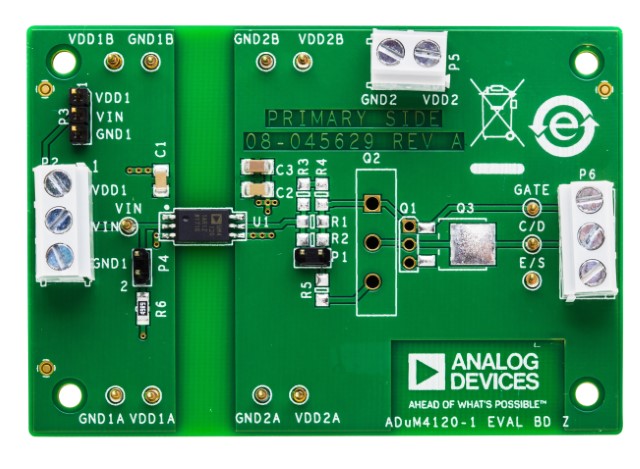

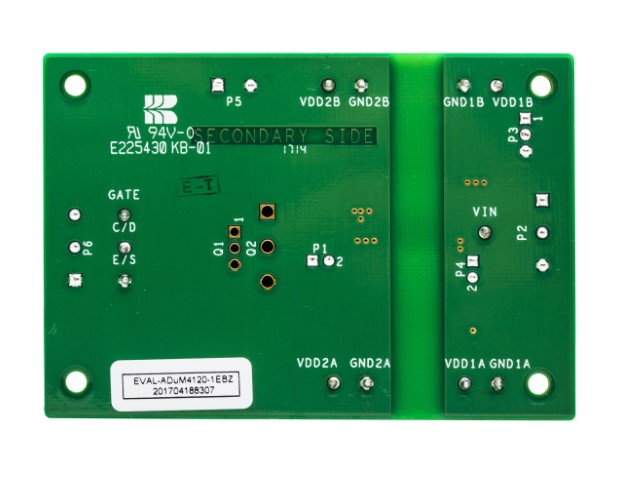

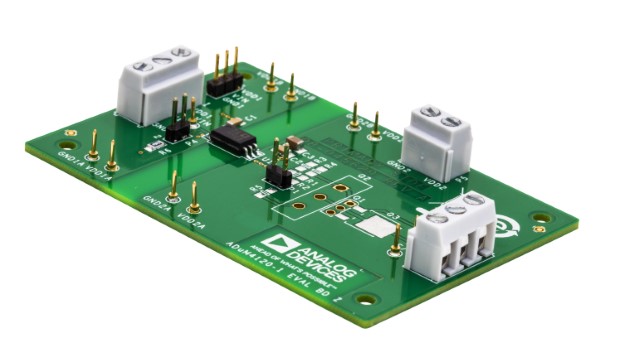

评估套件
