HMC1060

最后购买期限

四通道、低噪声、高PSRR线性稳压器

数据手册
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 超低噪声： 3nV/√Hz (10 kHz)，7 nV/√Hz (1 kHz)
  • 高电源抑制比(PSRR) 80 dB (1 kHz)，60 dB (1 MHz)
  • 四个可调电压输出：
    VR1：100 mA（1.8V至5.2V时）
    VR2和VR3：50 mA（1.8V至5.2V时）
    VR4：300 mA（1.8V至5.2V时）
  • 可选与温度成正比(PTAT)输出电压： 7 % / 125 °C
  • 热保护
  • 低掉电电流： <1 μA
  • 16引脚3x3 mm SMT封装： 9 mm²

HMC1060
四通道、低噪声、高PSRR线性稳压器

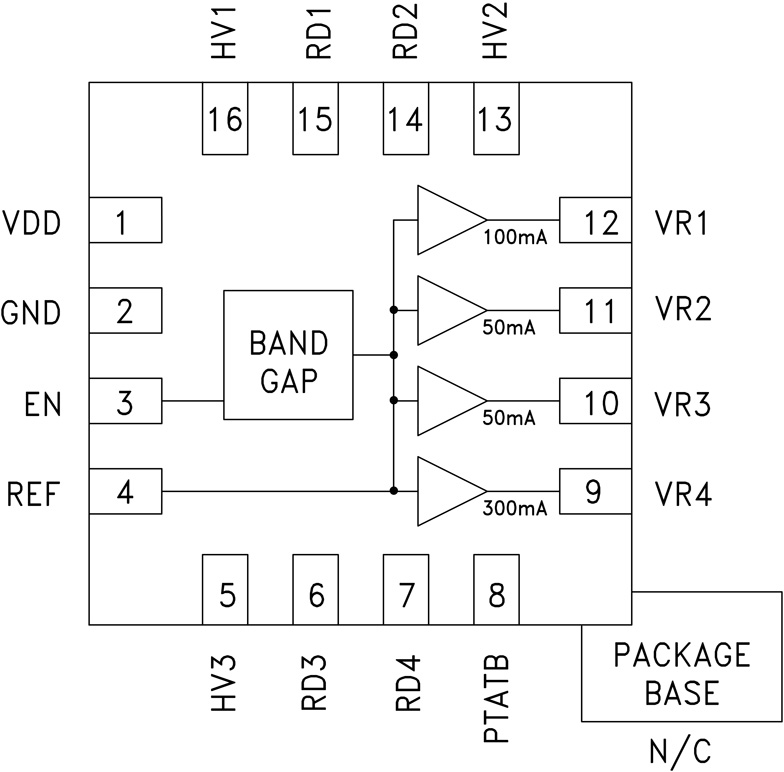

HMC1060 Functional Block Diagram
