HMC977

推荐新设计使用

I/Q下变频器，采用SMT封装，20 - 28 GHz

数据手册 (Rev. D)
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 转换增益：14 dB（典型值）
  • 镜像抑制：典型值21 dBc（20 GHz至26.5 GHz时）
  • 2× LO至RF隔离：45 dB（典型值，20 GHz至26.5 GHz时）
  • 噪声系数：2.5 dB（典型值，20 GHz至26.5 GHz时）
  • 输入IP3：1 dBm（典型值，20 GHz至26.5 GHz时）
  • LO驱动范围：2 dBm至6 dBm
  • 24引脚4 mm x 4 mm LFCSP封装
HMC977
I/Q下变频器，采用SMT封装，20 - 28 GHz

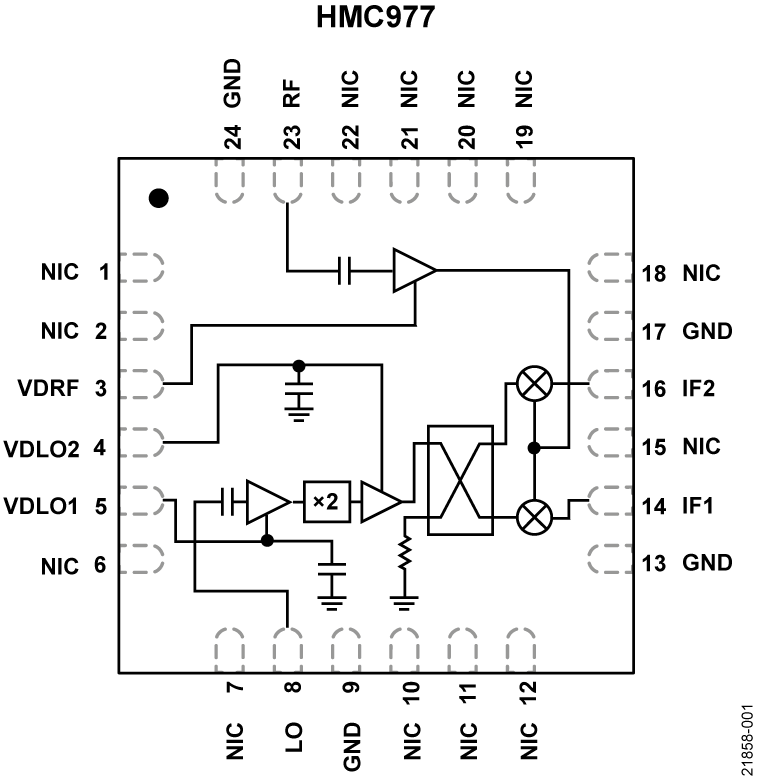

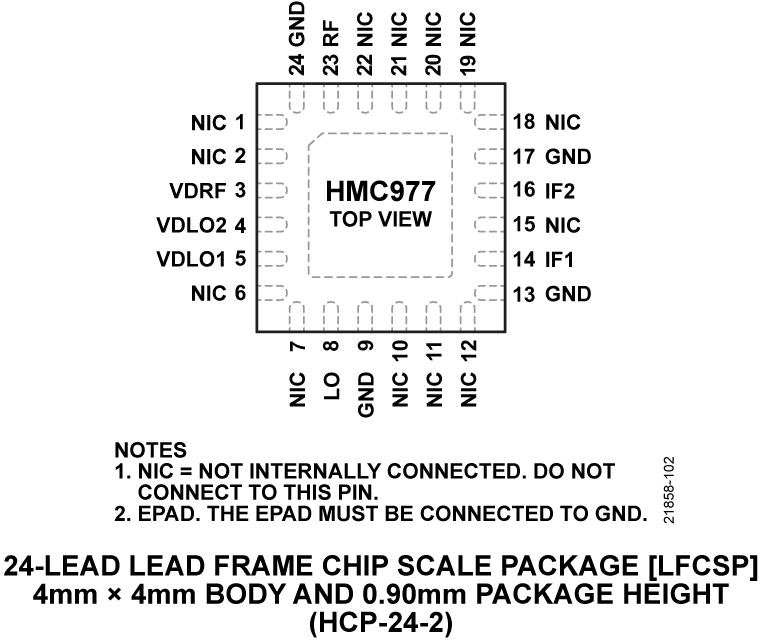

HMC977 Functional Block Diagram HMC977 Pin Configuration
