LT3001

推荐新设计使用

36V 4W No-Opto 隔离型反激式转换器

数据手册 (Rev. 0)

产品模型: 4

Viewing:

产品详情

4V 至 36V 输入电压范围
1.2A 65V 内部 DMOS 电源开关
低静态电流
支持重负载边界模式运行
低纹波轻载 Burst Mode^® 运行
最小负载为全输出的 <0.5%（典型值）
使用单一外部电阻器设置 V_OUT

无需变压器第三绕组或光隔离器即可进行调节
精确的 EN/UVLO 阈值和滞后
内部补偿和软启动
输出短路保护

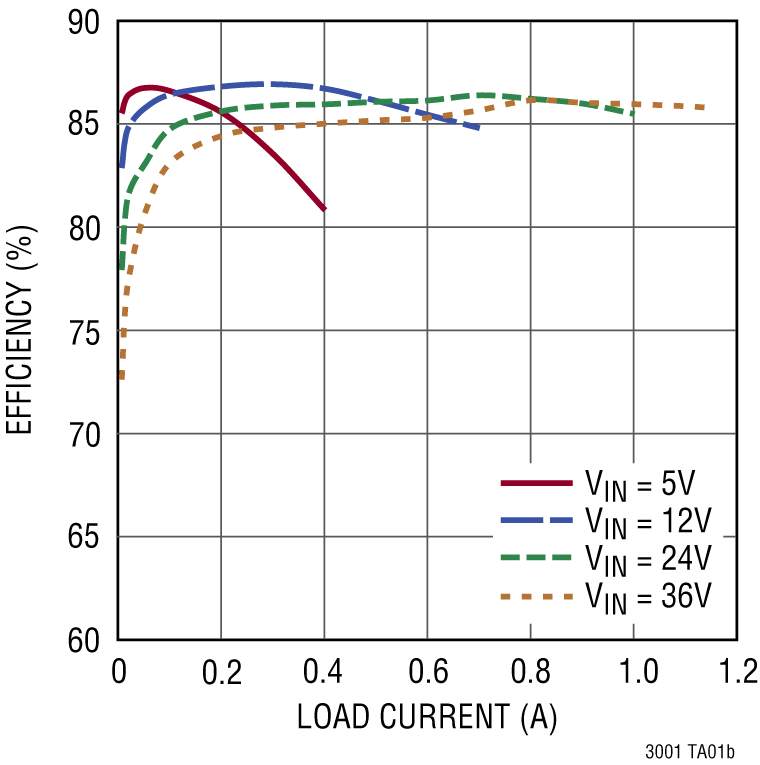

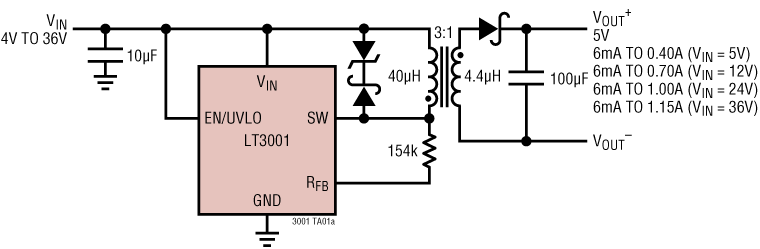

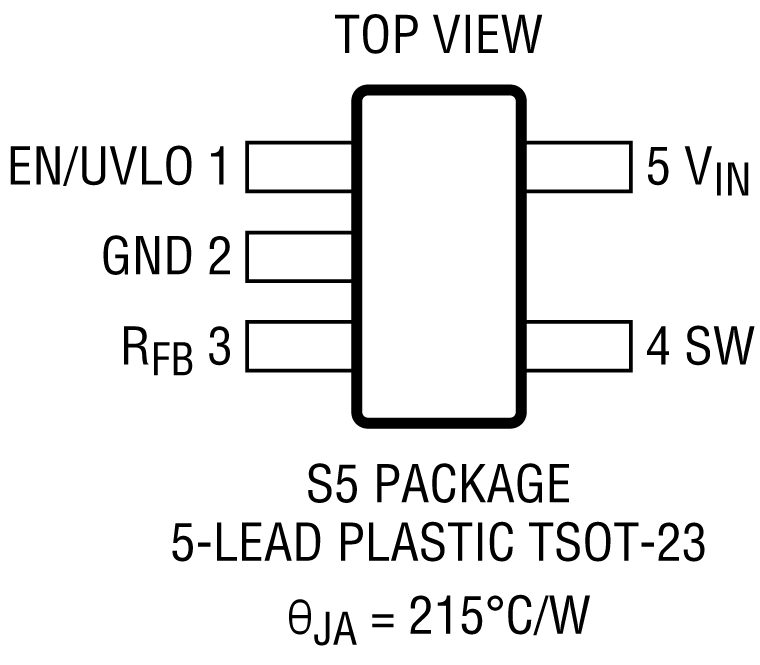

5 引脚 TSOT-23 封装

参考资料

数据手册 1

LT3001: 36V 4W No-Opto Isolated Flyback Converter Data Sheet (Rev.0) 08/07/2019

可靠性数据 1

R570 Reliability Data 03/23/2018

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LT3001ES5#TRMPBF	5-Lead TSOT-23	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3001ES5#TRPBF	5-Lead TSOT-23	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3001IS5#TRMPBF	5-Lead TSOT-23	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3001IS5#TRPBF	5-Lead TSOT-23	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

工具及仿真模型

LTspice 3

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

schematic 1

LT3001演示板 | 集成65V/1.2A开关的微功耗No-Opto隔离型反激式转换器

立即购买更多内容

产品详情

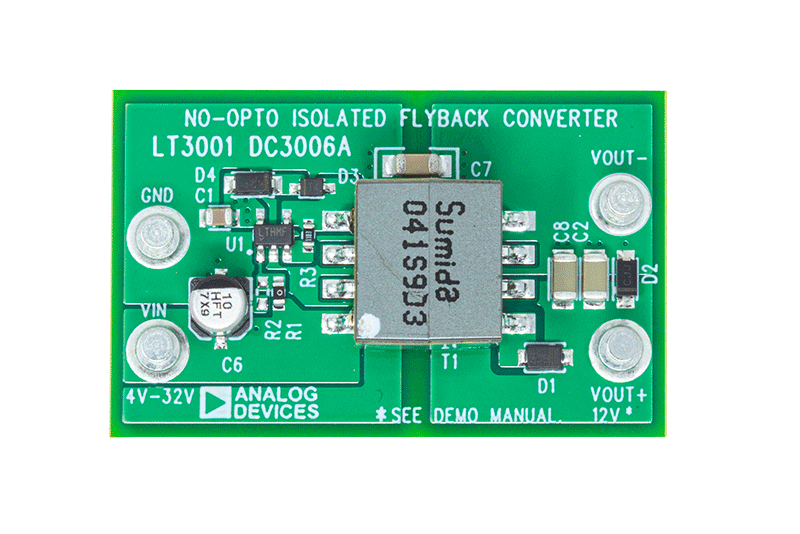

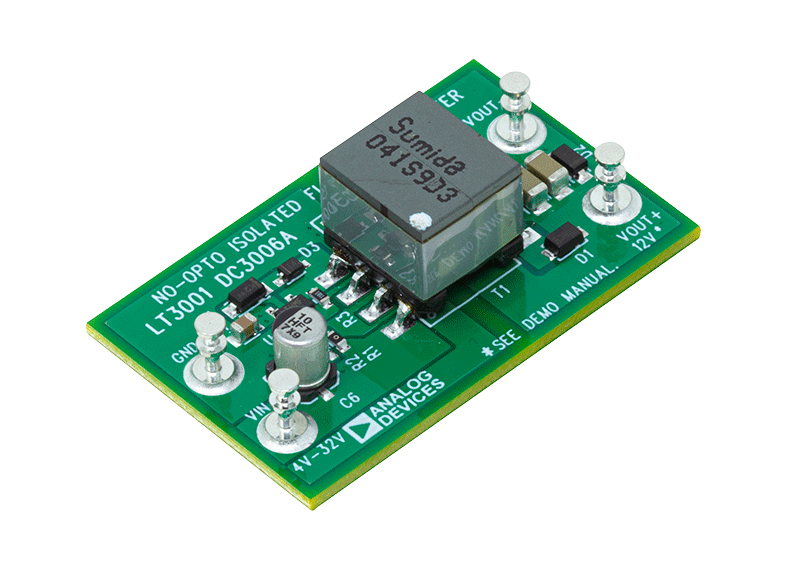

演示电路3006A是一款紧凑的No-Opto隔离型反激式转换器，内置LT3001。DC3006A输出12 V，在4 V至32 V的输入电压范围内，1.5 mA至300 mA的负载电流保持严格的调节。输出电流能力随输入电压而增加，如性能概览表所示。

电源开关关闭后，变压器漏感会在原边产生电压尖峰。漏感尖峰通过RC缓冲器和TVS钳位限制在MOSFET的65 V额定电压范围内，可限制响铃并将MOSFET漏极电压钳位到安全水平。

性能概览表总结了演示板在室温下的性能。使用某些预先设计的变压器，可以针对不同的应用轻松修改演示电路。

LT3001数据手册提供了完整的器件、操作和应用说明。必须结合演示电路3006A的此快速入门指南阅读该数据手册。
