LT3483

量产

内置肖特基二极管的负输出微功率 DC/DC 转换器

产品模型: 12

Viewing:

产品详情

内部 40V 肖特基二极管
一个反馈电阻器 (其它电阻器均集成于器件内部)
内部 40V、200mA / 400mA 功率开关
可产生至 –38V 的已调负输出
低静态电流
- 40uA (在运行模式) 　
- < 1µA (在停机模式)
低 V_CESAT 开关：200mV/150mA
宽输入范围：2.5V 至 16V
采用小巧的表面安装型组件
输出短路保护

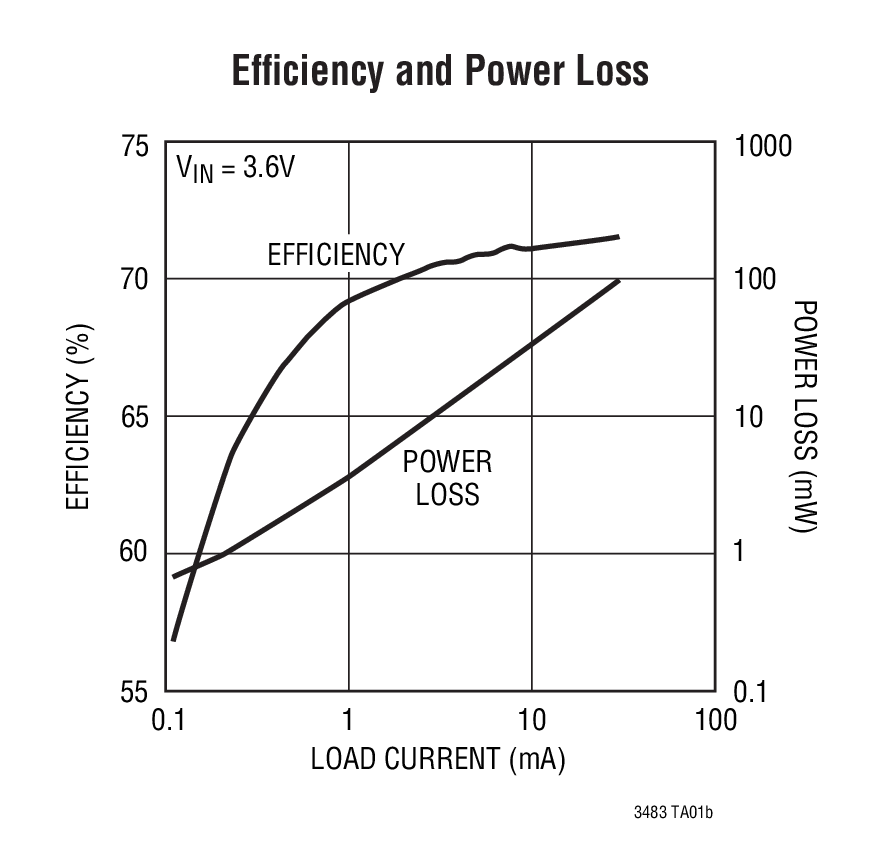

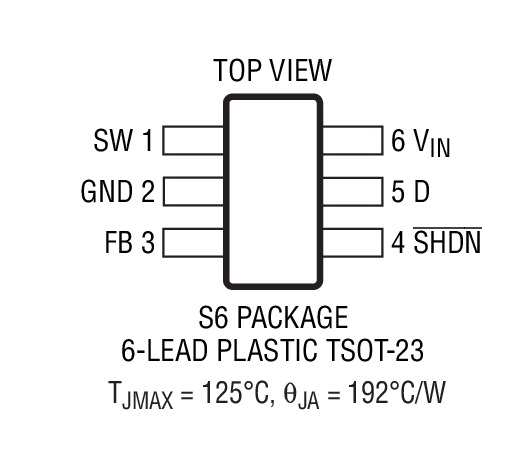

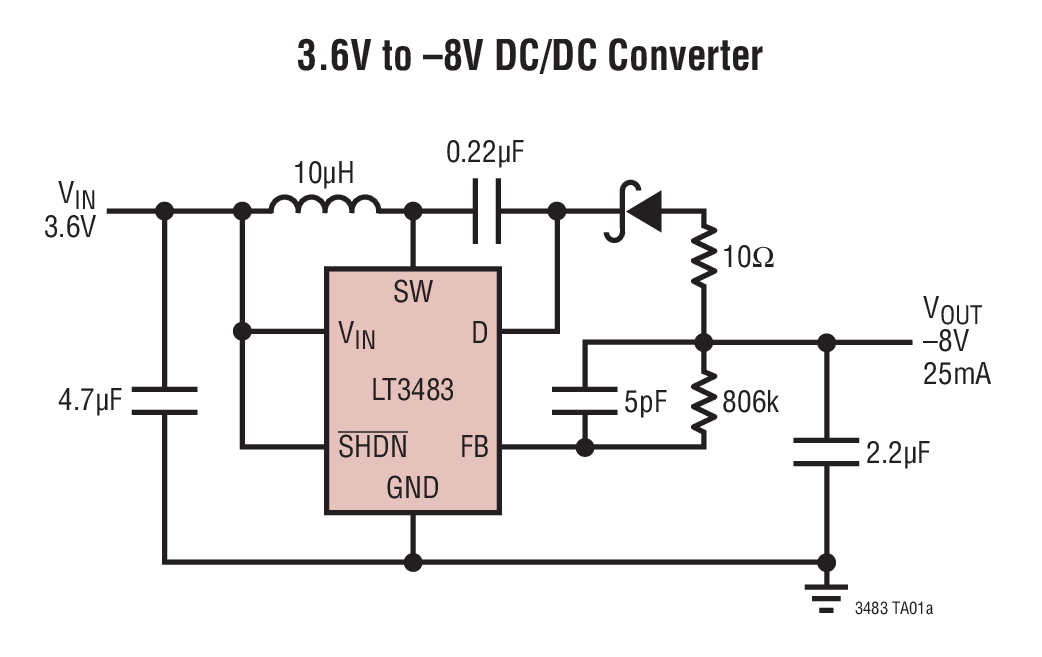

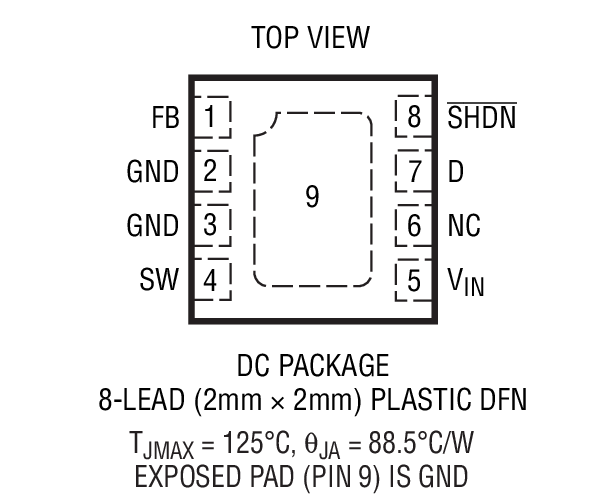

采用 6 引脚 SOT-23 封装 (仅 LT3483) 和扁平 8 引脚 DFN (2mm x 2mm x 0.75mm) 封装

参考资料

数据手册 1

LT3483: Inverting Micropower DC/DC Converters with Schottky Data Sheet 09/22/2010

可靠性数据 1

R365 Reliability Data 03/23/2018

用户手册 2

DC801A - Demo Manual 09/24/2009

SCP-LT3483-EVALZ - Demo Manual (Rev.0) 02/01/2021

技术文章 2

Micropower SOT-23 Inverting DC/DC Converter Extends Battery Life in Space-Sensitive Applications 09/01/2005

Differences Between the Ćuk Converter and the Inverting Charge Pump Converter 03/07/2016

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LT3483AEDC#TRMPBF	8-Lead DFN (2mm x 2mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3483AEDC#TRPBF	8-Lead DFN (2mm x 2mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3483AIDC#TRMPBF	8-Lead DFN (2mm x 2mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3483AIDC#TRPBF	8-Lead DFN (2mm x 2mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3483EDC#TRMPBF	8-Lead DFN (2mm x 2mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3483EDC#TRPBF	8-Lead DFN (2mm x 2mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3483ES6#TRMPBF	6-Lead TSOT-23	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3483ES6#TRPBF	6-Lead TSOT-23	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3483IDC#TRMPBF	8-Lead DFN (2mm x 2mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3483IDC#TRPBF	8-Lead DFN (2mm x 2mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3483IS6#TRMPBF	6-Lead TSOT-23	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3483IS6#TRPBF	6-Lead TSOT-23	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

工具及仿真模型

LTspice 2

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

schematic 1

LT3483ES6 | 反相DC/DC转换器， VIN = 2.7V 至 12V，VOUT = –15V，VIN = 2.7V 至 4.2V， VOUT = –8V，IOUT = 8mA 至 40mA

立即购买更多内容

产品详情

DC801A：LT3483集成肖特基二极管的反相微功率DC/DC转换器演示板。

资料

DC801A - Design File
2009/9/24

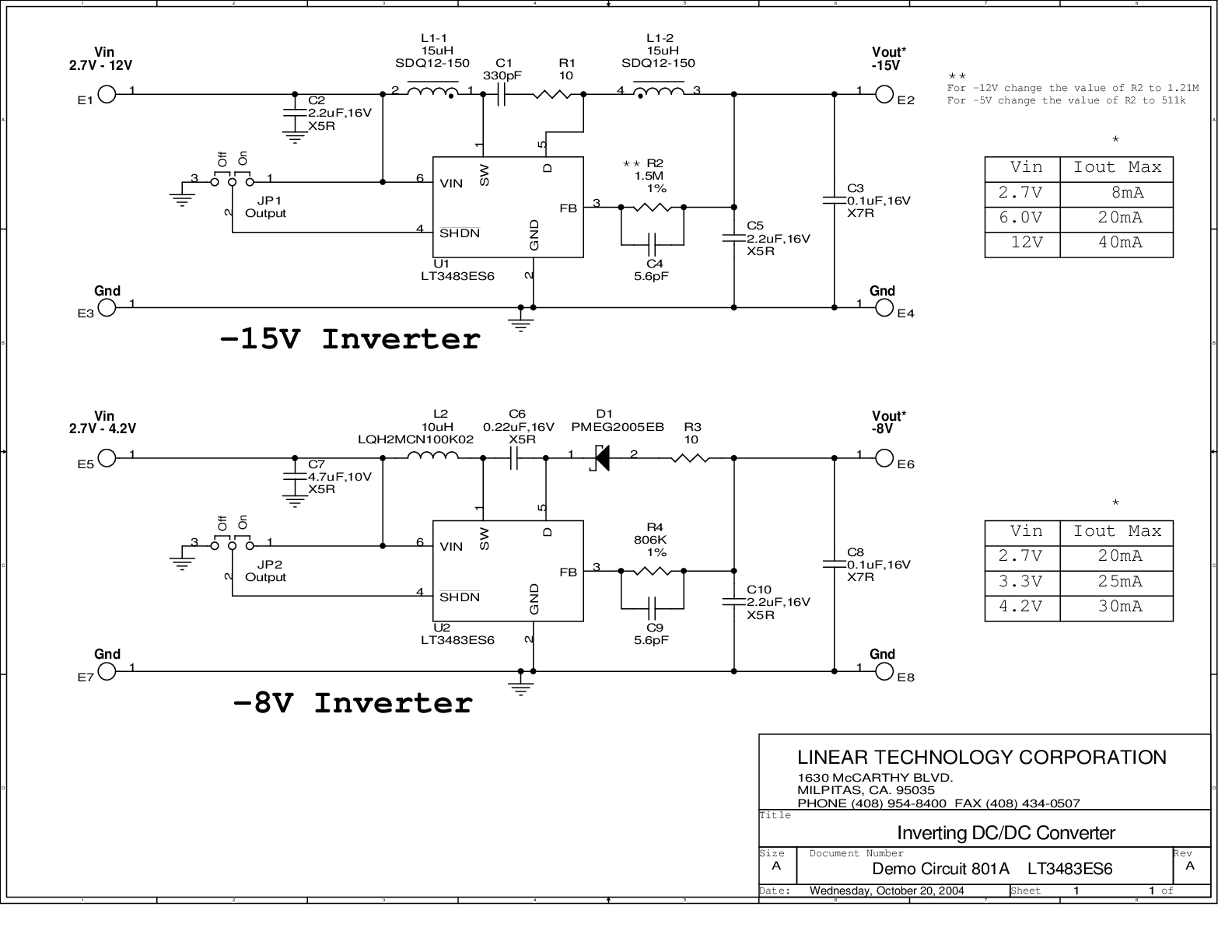

DC801A - Schematic
2009/9/24

DC801A - Demo Manual
2009/9/24

schematic 2

LT3483 信号链评估板 | 反相μ电源 DC/DC 转换器

立即购买更多内容

产品详情

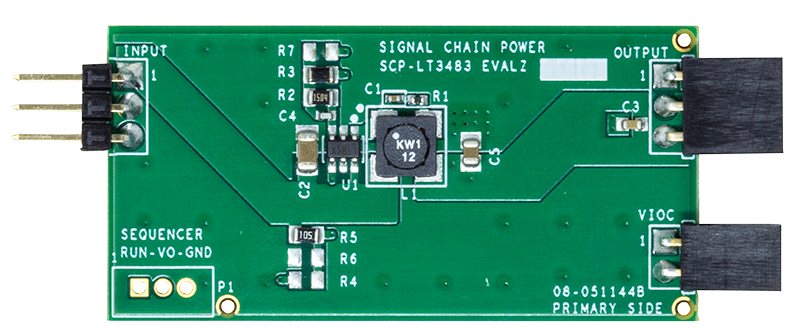

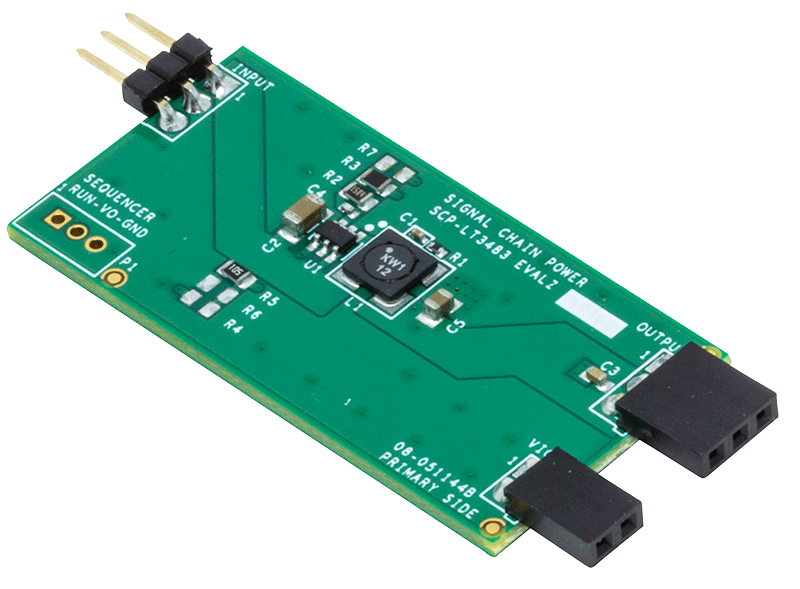

演示电路 SCP-LT3483-EVALZ 是配有 LT3483ES6 的反相转换器。该转换器在反向反激式拓扑中，使用双耦合电感器，从 2.7–12V 输入产生 –15V 电压，电流为 8mA 至 40mA 。

像信号链电源系列中的所有电路板一样，该板可轻松插入其他 SCP 板中，以形成完整的信号链电源系统，从而能够快速评估低功耗信号链。要评估该评估板，需要一些通用的 SCP 硬件，即：

SCP-INPUT-EVALZ
SCP-OUTPUT-EVALZ
SCP-1X5BKOUT-EVALZ
SCP-THRUBRD-EVALZ

SCP-FILTER-EVALZ
SCP-1X2BKOUT-EVALZ
SCP-5X1-EVALZ

为了正确评估 SCP 系列演示板，您将需要 SCP Configurator 配套软件。SCP Configurator 可以帮助您为您的设计选择正确的电路板和拓扑。

请注意，该演示手册并未涵盖关于 LT3483 降压稳压器的操作和配置的重要细节。有关该套件的完整说明，请参考 LT3483 数据手册。

资料

SCP-LT3483-EVALZ - Design Files
2021/2/1

SCP-LT3483-EVALZ - Schematic
2021/1/27

SCP-LT3483-EVALZ - Demo Manual (Rev.0)
2021/2/1
