LT4275

推荐新设计使用

LTPoE++ / PoE+ / PoE PD 控制器

数据手册
产品模型
24
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • IEEE 802.3af/at 和 LTPoE++™ 受电设备 (PD) 控制器
  • LTPoE++ 支持高达 90W 的功率级别
  • LT4275A 支持所有下列标准：
    • LTPoE++ 38.7W、52.7W、70W 和 90W
    • 符合 IEEE 802.3at (25.5W) 规范
    • 符合 IEEE 802.3af (高达 13W) 规范
  • LT4275B 符合 IEEE 802.3at/af 规范
  • LT4275C 符合 IEEE 802.3af 规范
  • 100V 绝对最大输入电压
  • 宽结温范围 (–40°C 至 125°C)
  • 过热保护
  • 集成型特征电阻器
  • 外部热插拔 (Hot Swap™) N 沟道 MOSFET 用于实现较低的功率耗散和较高的系统效率
  • 低至 9V 的可编程辅助电源支持
  • 可选择支持非标准的低电压 PoE

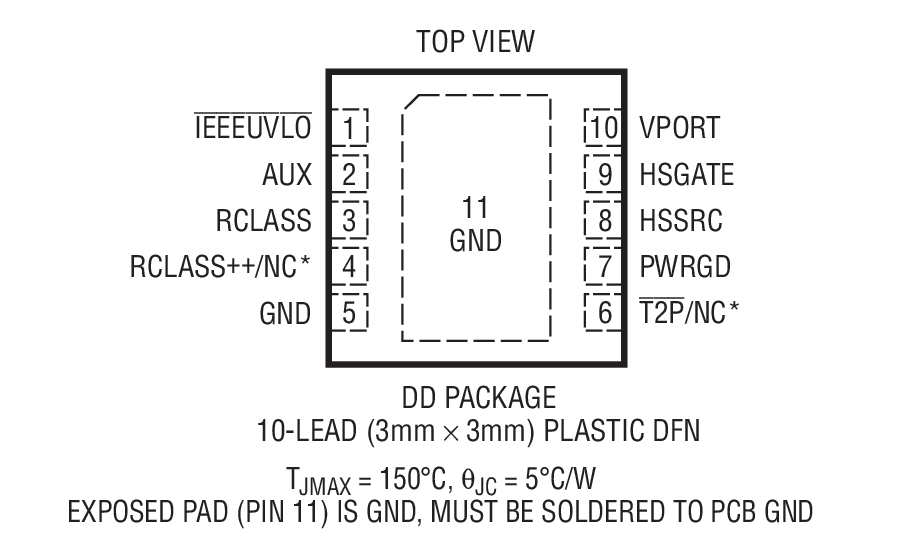

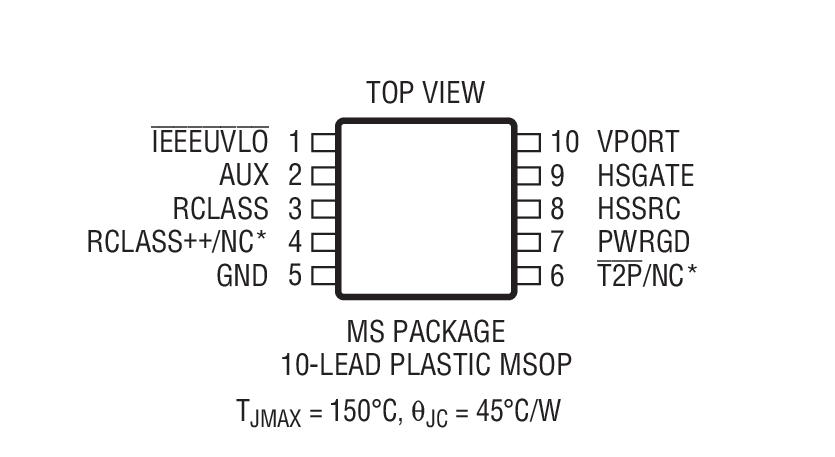

  • 采用 10 引脚 MSOP 封装和 3mm x 3mm DFN 封装
LT4275

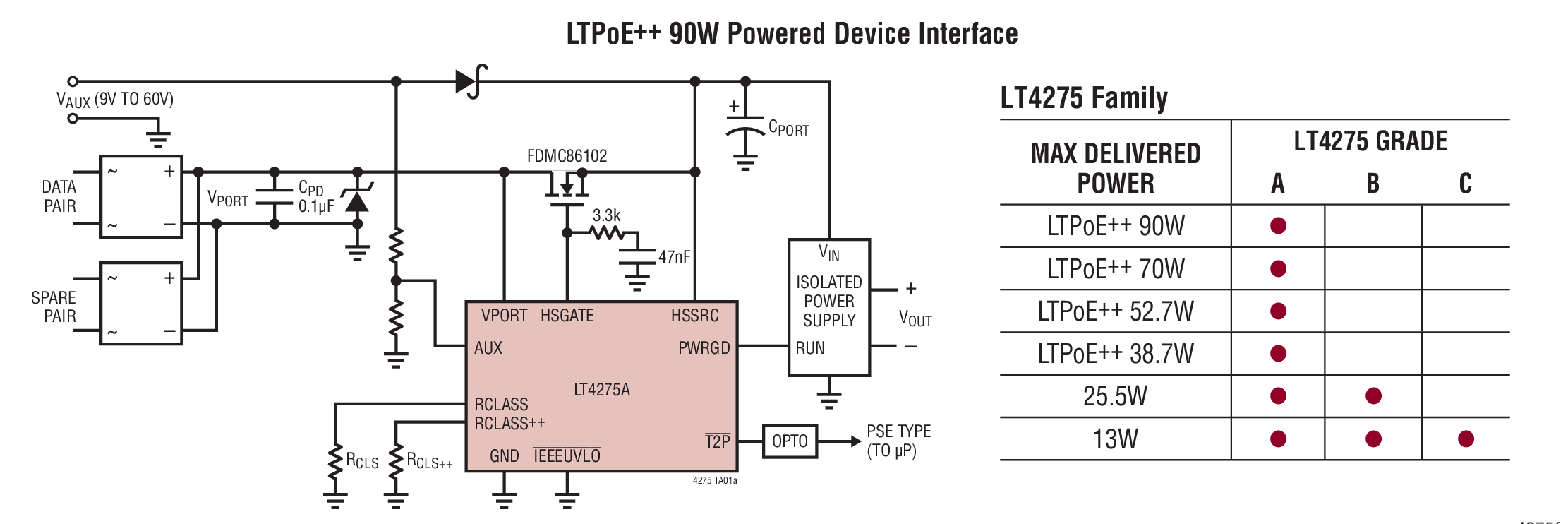

LTPoE++ / PoE+ / PoE PD 控制器
LTPoE++ 90W Powered Device Interface Product Package 1 Product Package 2
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 2

用户手册 2

设计笔记 1

技术文章 3

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

硬件生态系统

部分模型 产品周期 描述
Circuit Monitors 1
LT2940
量产 功率和电流监视器
External Interface Temperature Sensors 1
LTC2997
量产 远程 / 内部温度传感器
Protection Switches & Controllers 2
LT4320
推荐新设计使用 理想二极管桥控制器
LT4321
推荐新设计使用 PoE 理想二极管桥控制器
以太网供电(PoE)接口控制器 3
LTC4270
推荐新设计使用 12 端口 PoE / PoE+ / LTPoE++ PSE 控制器
LTC4266A
四通道 PoE / PoE+ / LTPoE++ PSE 控制器
LT4276
推荐新设计使用 LTPoE++/PoE+/PoE PD 正激式 / 反激式控制器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 2

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
AD-PS3803-RD

带理想二极管桥的 PoE+ 至隔离反激式 DC/DC（12V，2A）

立即购买 更多内容

特性和优点

  • 电气隔离的 12V 反激式直流输出，输出功率高达 24 W
  • 无需变压器第三绕组或光电隔离器进行输出调节
  • 通过可配置跳线阵列支持 IEEE802.3at（PoE+，Type 2）和 IEEE802.3bt（PoE++，Type 3 和 4）接口和电源控制
  • 支持 37V 至 57V 宽输入直流辅助电源

产品详情

AD-PS3803-RD 参考设计是一种电源转换器，能够利用任何符合 IEEE802.3at（PoE+，Type 2）的下游以太网供电 (PoE) 电源来提供电气隔离的直流电源。

该解决方案的核心是 LT8306 60V 无光反激控制器，将 37V 至 57V PoE 输入电压降至 12V、24W DC 输出。

板载 LT4275 LTPoE++/PoE+/PoE 电力输送 (PD) 控制器可处理与任何 PoE 电源的连接和电力输送。

LT4321 理想二极管电桥控制器利用低 RDS(ON) N 沟道 FET 来提高端到端功率传输效率并简化热设计，取代了无源 PoE 整流桥中常见的八二极管配置。

AD-PS3803-RD 还具有辅助直流电源支持，可实现 37V 至 57V 的宽输入范围。

应用

  • 工业自动化
  • 监控摄像系统
  • VoIP 电话
  • 支付终端系统
  • 无线接入点

eval board
schematic 5
DC2093A-C

LT4275C/LT4321 PoE PD演示板

立即购买 更多内容

产品详情

DC2093A-C演示板适用于：
LT4275 LTPoE++/PoE+/PoE PD控制器
LT4321 PoE理想二极管电桥控制器

eval board
schematic 6
schematic 7
schematic 8
schematic 9
schematic 10
schematic 11
DC2125A

LT4275/LT4321/LTM8027演示板 | LTPoE++ PD+二极管电桥和DC/DC控制器

立即购买 更多内容

产品详情

演示电路2125是一款小型、高集成度、非隔离式PoE受电设备(PD)解决方案。它具有一个PD接口控制器(LT4275)，用于与PoE受电设备(PSE)接口；一个理想二极管电桥控制器(LT4321)，以尽可能降低电桥损耗；以及一个DC/DC μModule®稳压器(LTM8027)。

eval board
schematic 12
schematic 13
schematic 14
schematic 15
schematic 16
schematic 17

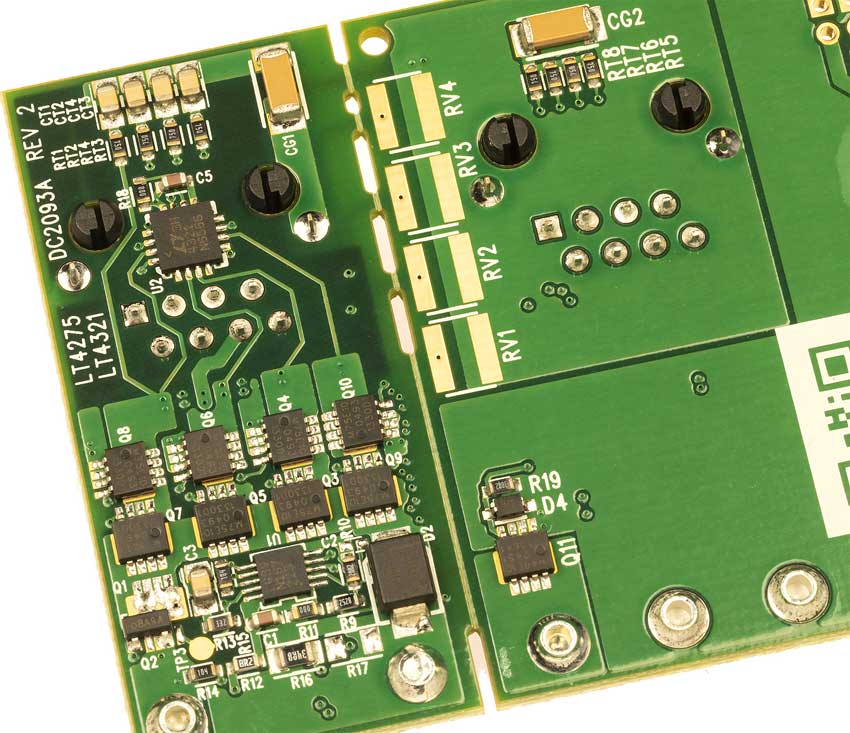

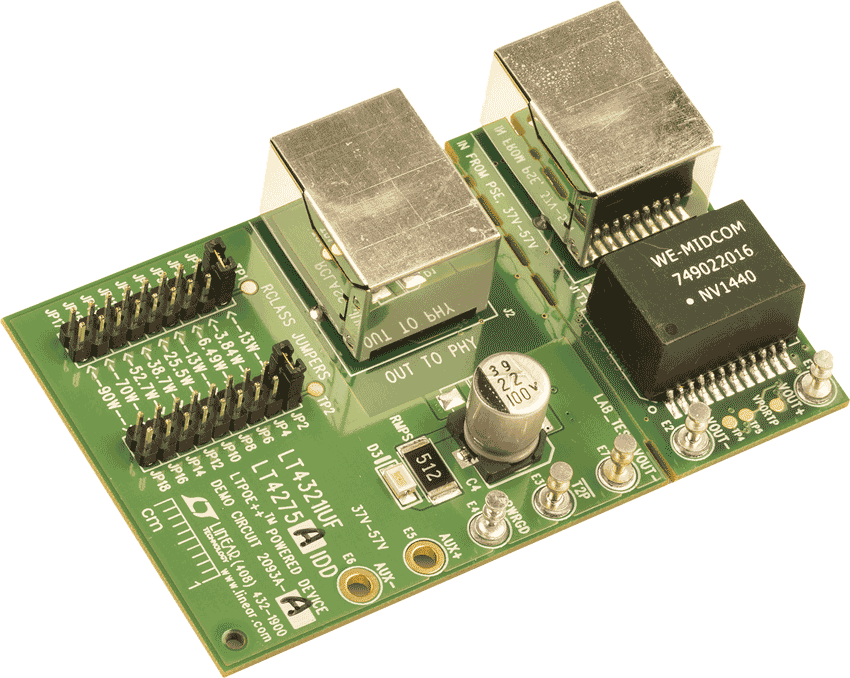

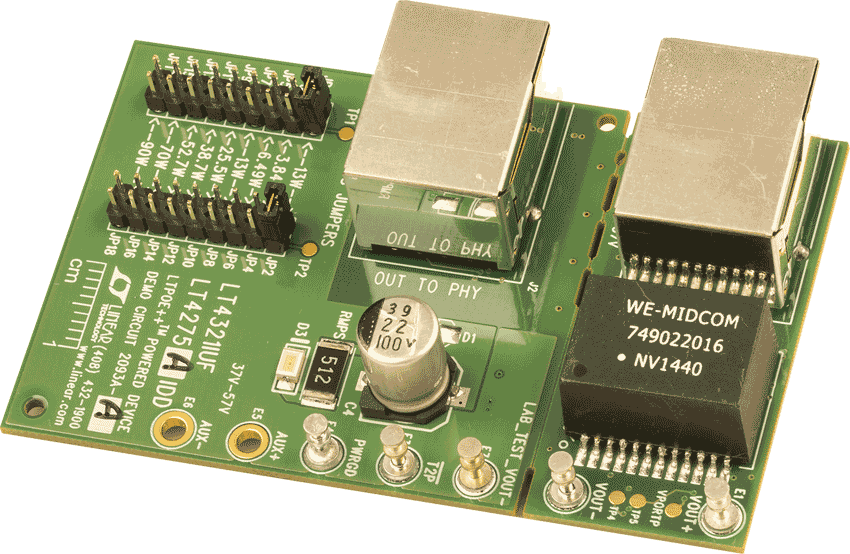

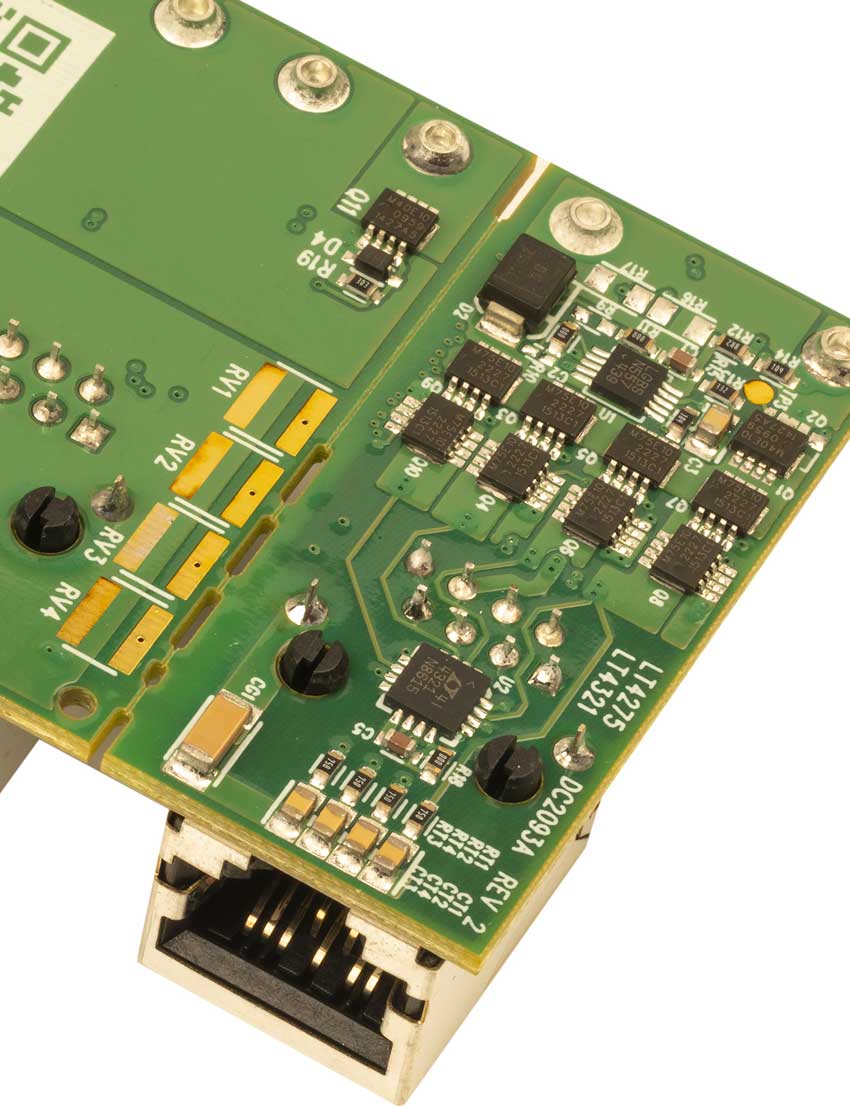

DC2093A-A

LT4275A/LT4321 LTPoE++/PoE+/PoE PD演示板

立即购买 更多内容

产品详情

DC2093A-A演示板适用于：
LT4275 LTPoE++/PoE+/PoE PD控制器
LT4321 PoE理想二极管电桥控制器

eval board
schematic 18
schematic 19
schematic 20
schematic 21
schematic 22
schematic 23

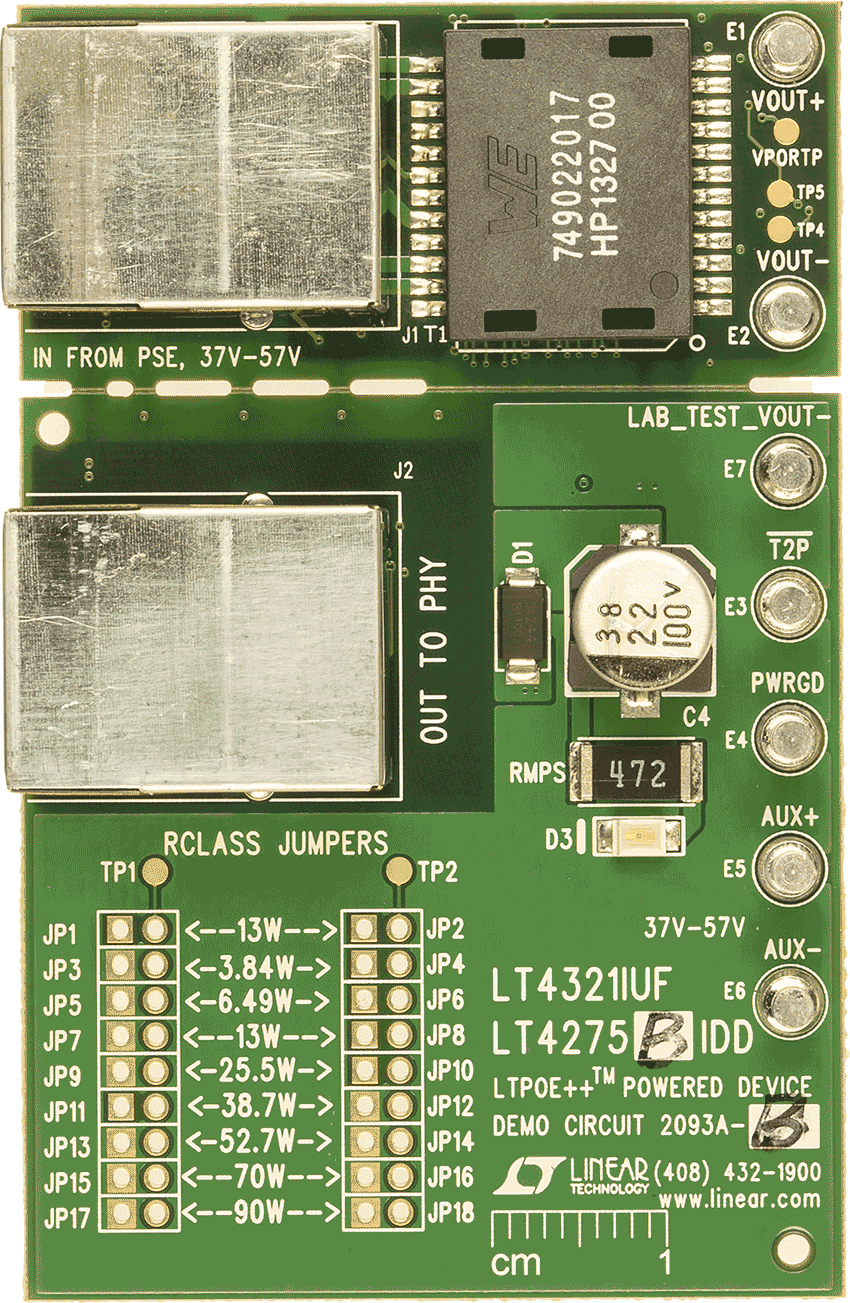

DC2093A-B

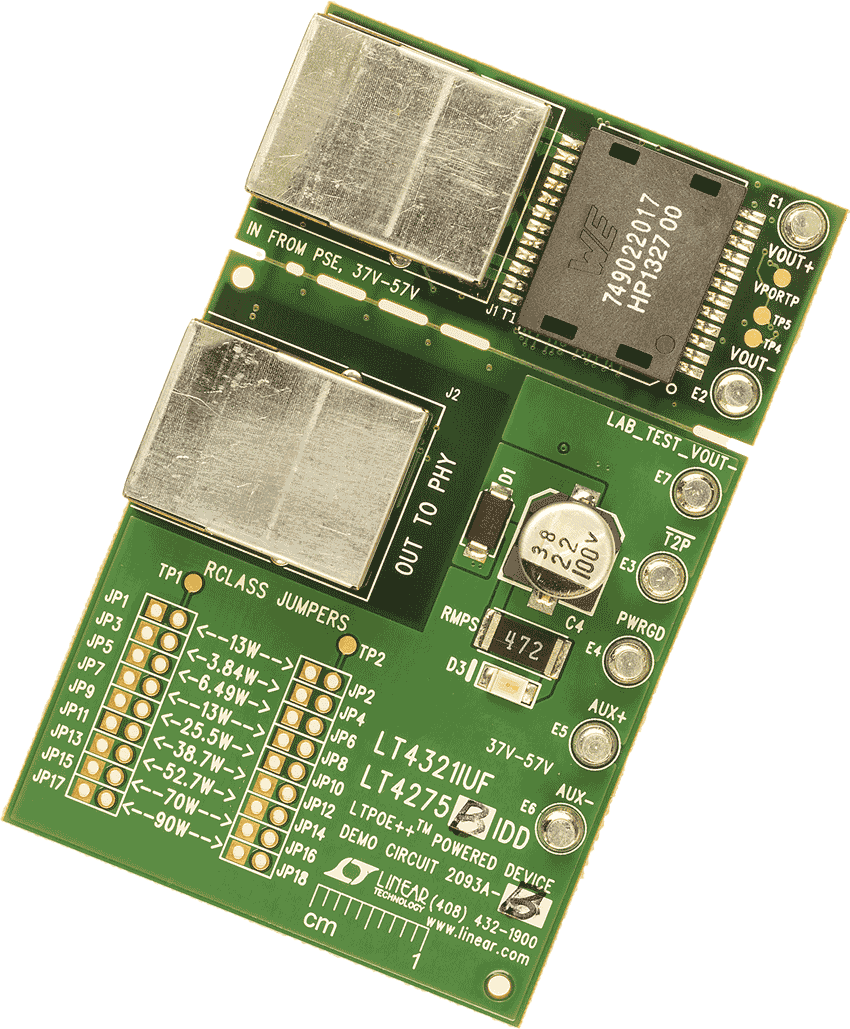

LT4275B/LT4321 PoE+/PoE PD演示板

立即购买 更多内容

产品详情

DC2093A-B演示板，适用于：
LT4275 LTPoE++/PoE+/PoE PD控制器
LT4321 PoE理想二极管电桥控制器
AD-PS3803-RD
带理想二极管桥的 PoE+ 至隔离反激式 DC/DC（12V，2A）

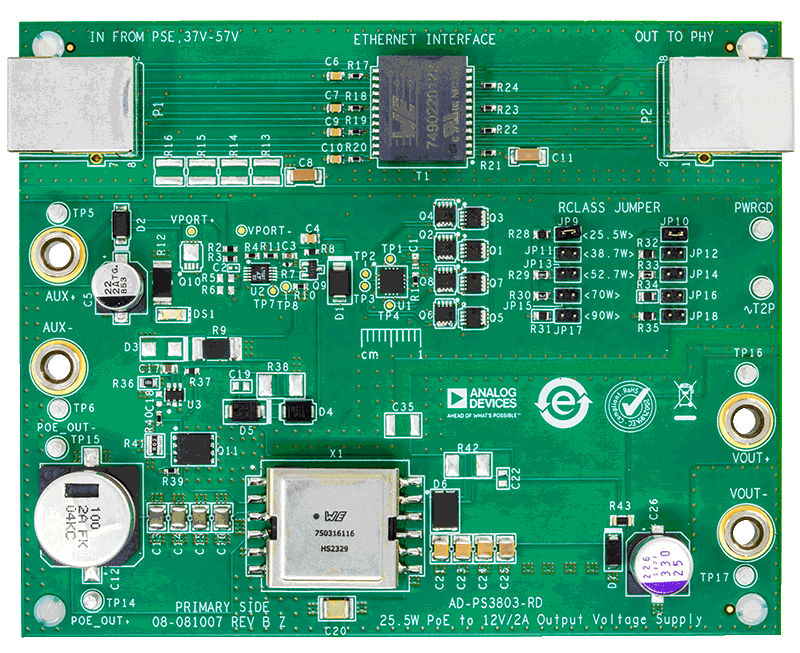

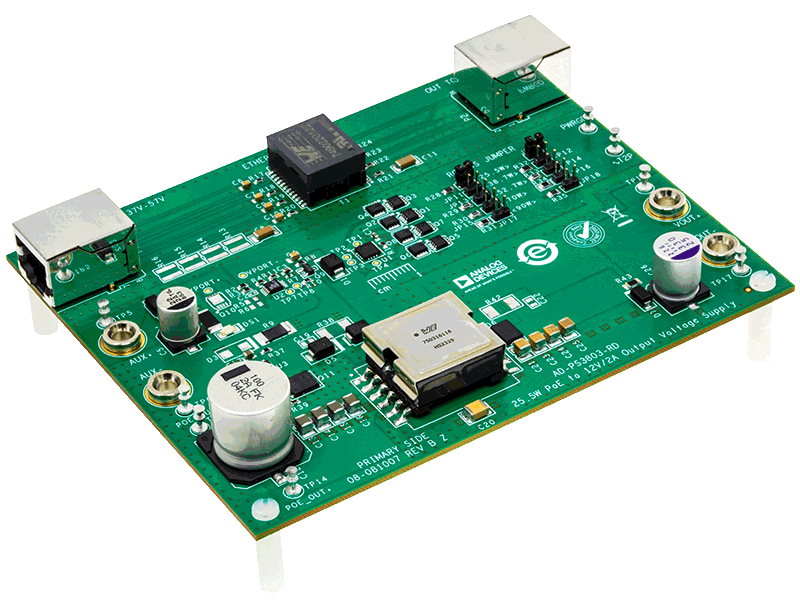

AD-PS3803-RD Board Photo Angle View AD-PS3803-RD Board Photo Top View AD-PS3803-RD Board Photo Bottom View AD-PS3803-RD Block Diagram
DC2093A-C
LT4275C/LT4321 PoE PD演示板

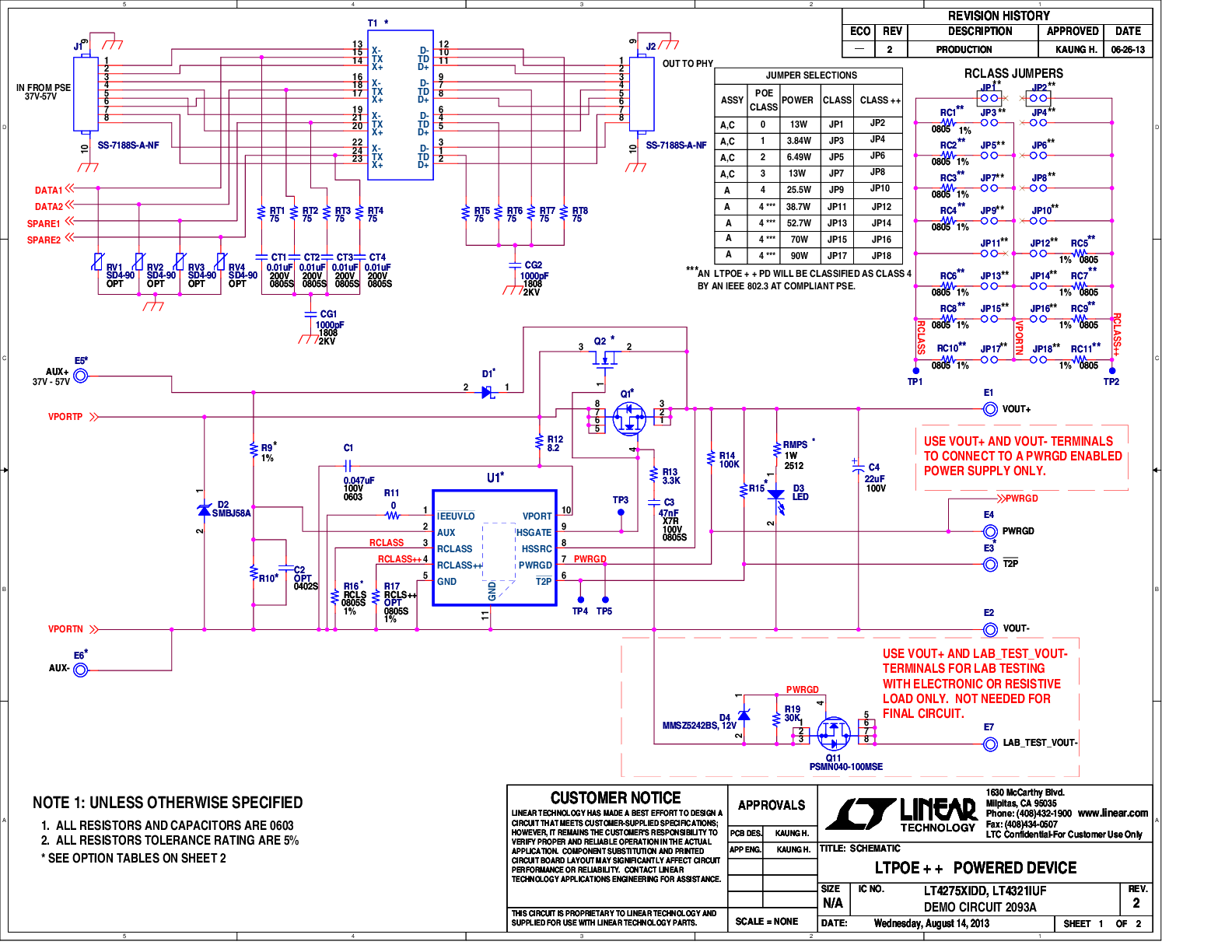

DC2093A-A - Schematic
DC2125A
LT4275/LT4321/LTM8027演示板 | LTPoE++ PD+二极管电桥和DC/DC控制器
DC2125A Demo Board DC2125A Demo Board DC2125A Demo Board DC2125A Demo Board DC2125A Demo Board DC2125A - Schematic
DC2093A-A
LT4275A/LT4321 LTPoE++/PoE+/PoE PD演示板

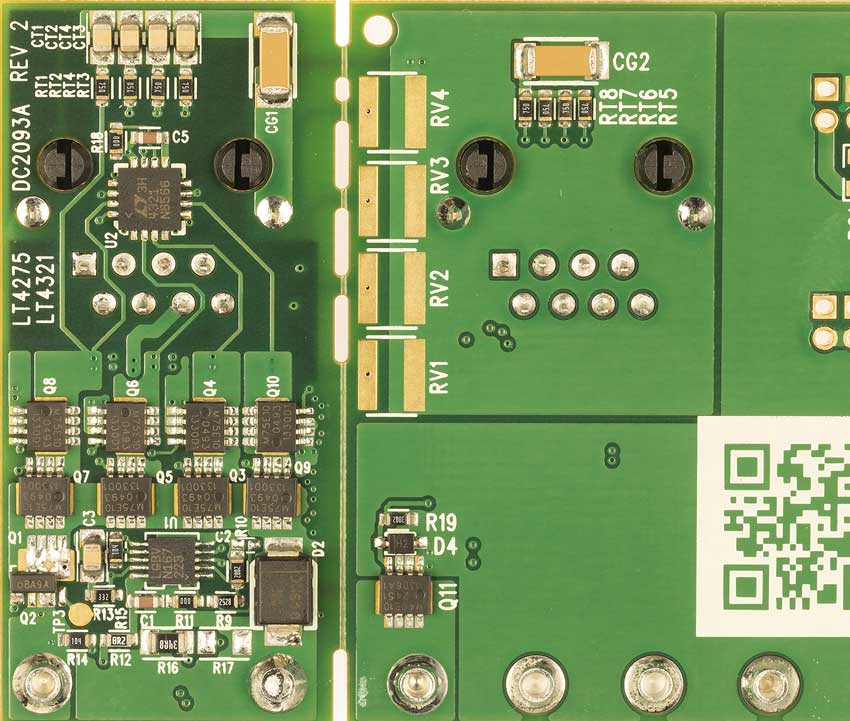

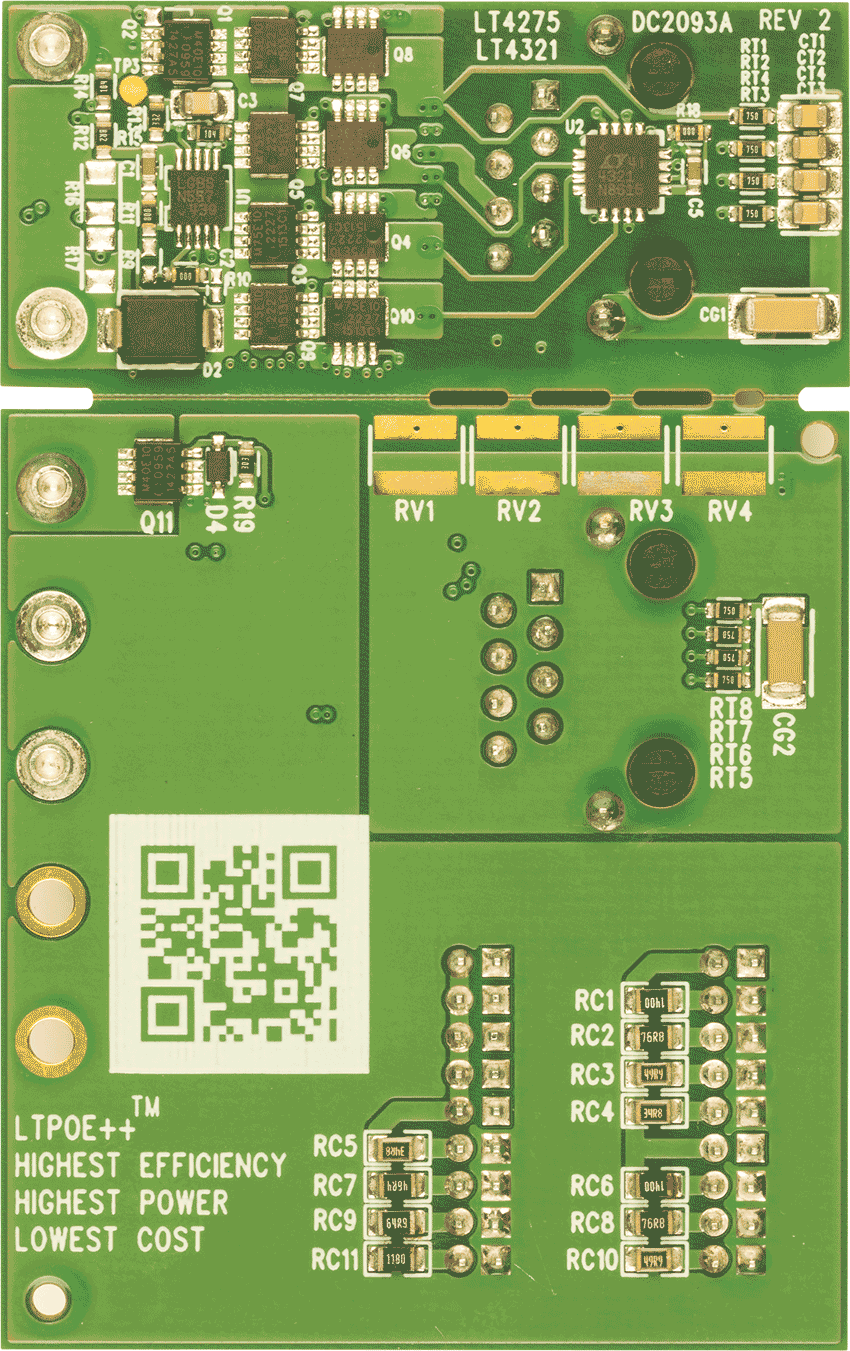

DC2093A-A Demo Board DC2093A-A Demo Board DC2093A-A Demo Board DC2093A-A Demo Board DC2093A-A Demo Board DC2093A-A - Schematic

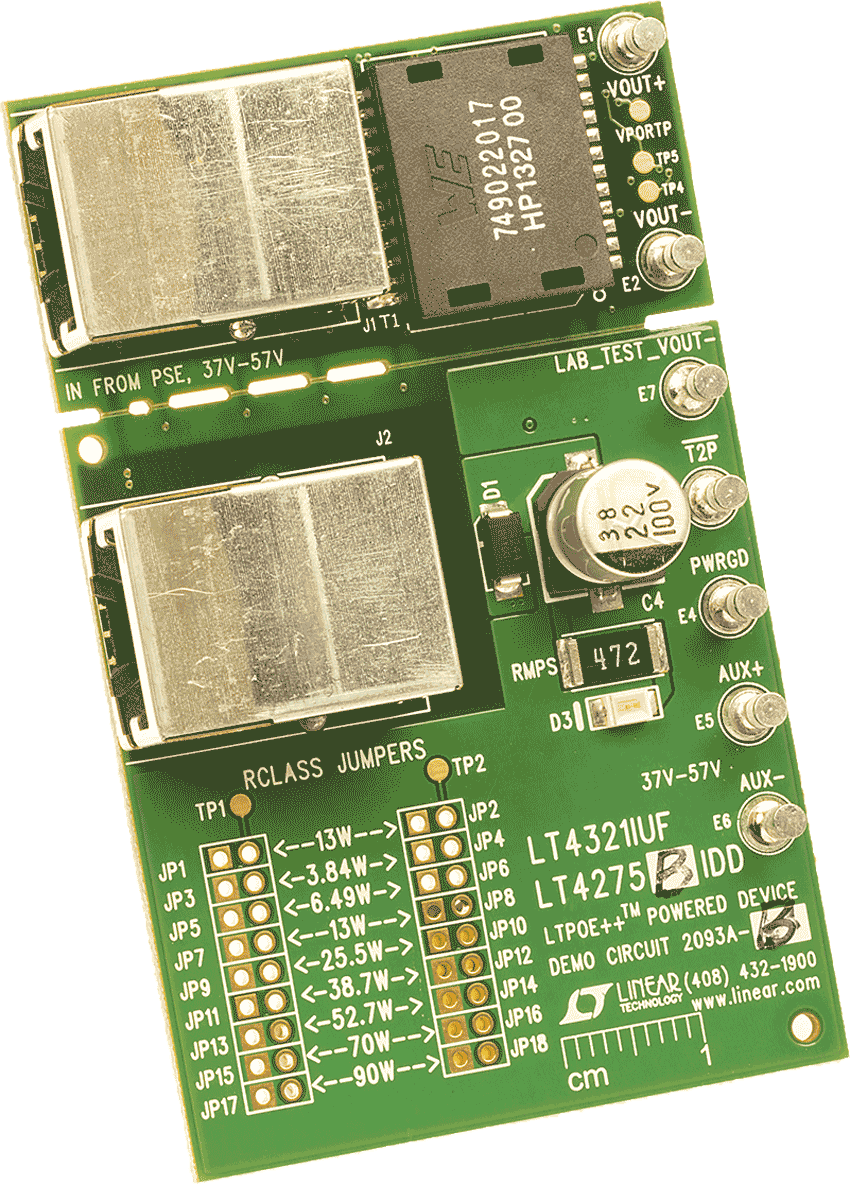

DC2093A-B
LT4275B/LT4321 PoE+/PoE PD演示板
DC2093A-B Demo Board DC2093A-B Demo Board DC2093A-B Demo Board DC2093A-B Demo Board DC2093A-B Demo Board DC2093A-A - Schematic
