LT8306

推荐新设计使用

60V低IQ无光耦隔离型反激式控制器

数据手册 (Rev. A)
产品模型
4
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 宽输入电压范围：4.5V 至 60V
  • 低静态电流
    • 休眠模式下为 120μA
    • 有源模式下为 390μA
  • 支持重负载准谐振边界模式
  • 低纹波轻载 Burst Mode® 工作模式
  • 最小负载为全输出的 <0.5%（典型值）
  • 使用单一外部电阻器设置 VOUT
  • 用于外部 NFET 的 8V 栅极驱动
  • 无需变压器第三绕组或光隔离器即可进行调节
  • 精确的 EN/UVLO 阈值和滞后
  • 内部补偿和软启动
  • 输出短路保护
  • 6 引脚 TSOT-23 封装
  • AEC-Q100 适用于汽车应用
LT8306
60V低IQ无光耦隔离型反激式控制器

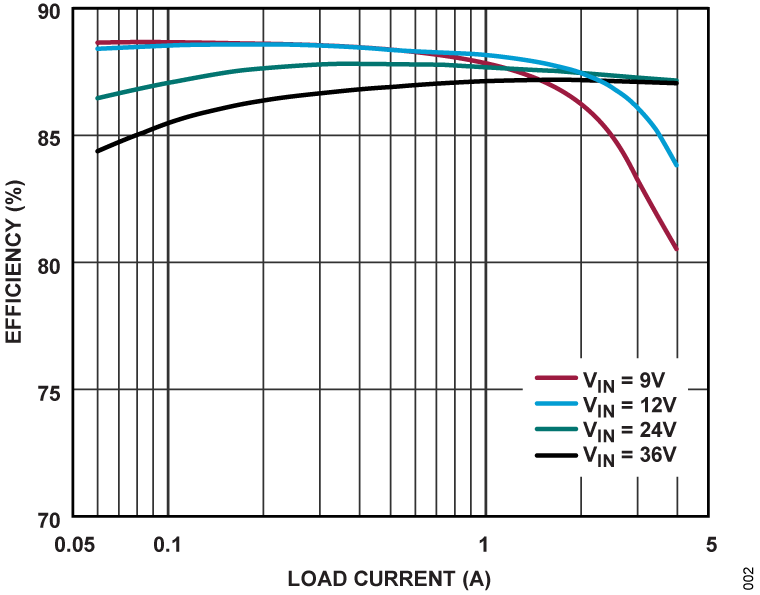

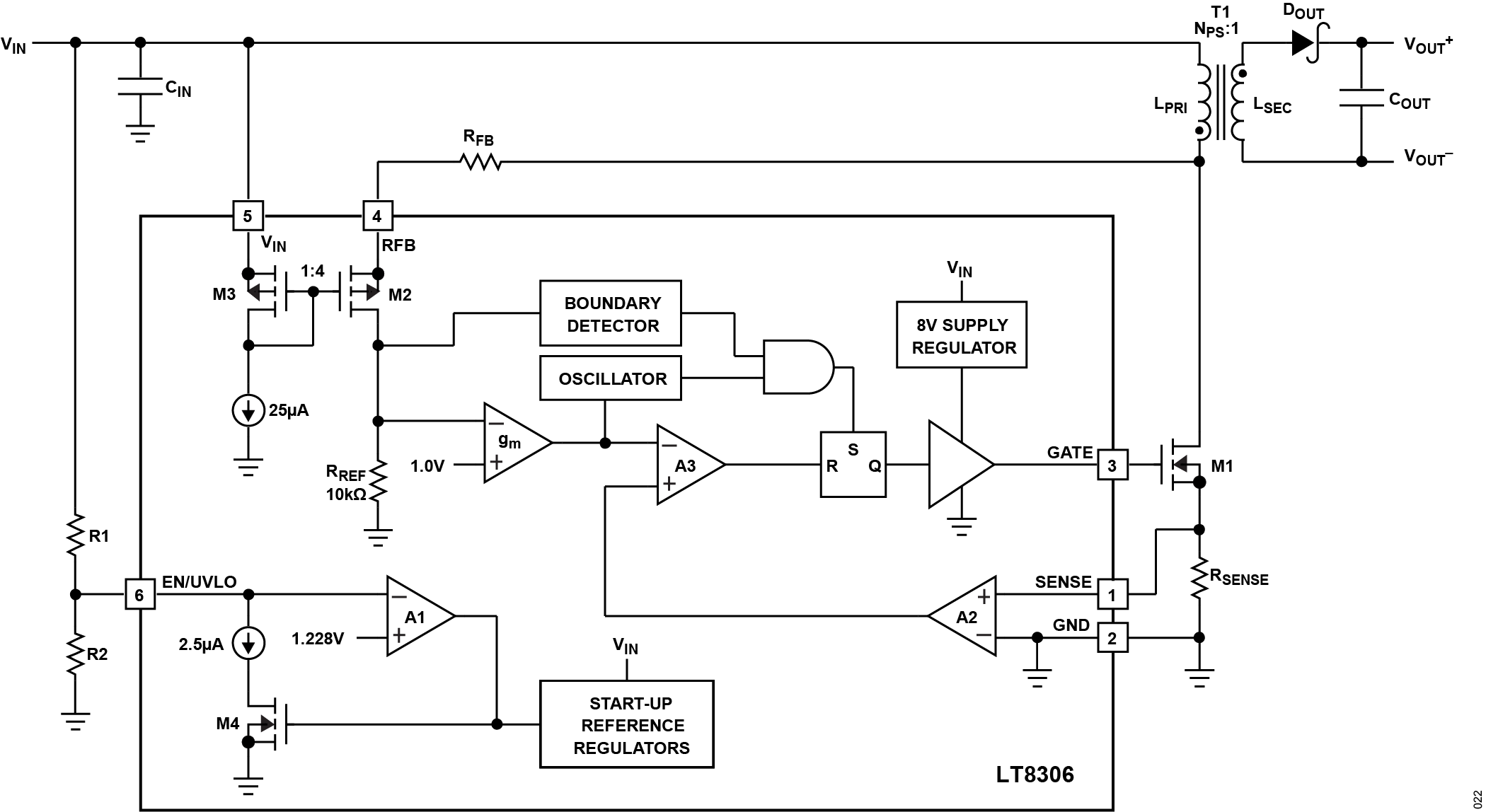

LT8306 Block Diagram LT8306 Application Circuit LT8306 Pin Configuration LT8306 Performance Graph
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

工具及仿真模型

LTspice 2

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
AD-PS3803-RD

带理想二极管桥的 PoE+ 至隔离反激式 DC/DC（12V，2A）

立即购买 更多内容

特性和优点

  • 电气隔离的 12V 反激式直流输出，输出功率高达 24 W
  • 无需变压器第三绕组或光电隔离器进行输出调节
  • 通过可配置跳线阵列支持 IEEE802.3at（PoE+，Type 2）和 IEEE802.3bt（PoE++，Type 3 和 4）接口和电源控制
  • 支持 37V 至 57V 宽输入直流辅助电源

产品详情

AD-PS3803-RD 参考设计是一种电源转换器，能够利用任何符合 IEEE802.3at（PoE+，Type 2）的下游以太网供电 (PoE) 电源来提供电气隔离的直流电源。

该解决方案的核心是 LT8306 60V 无光反激控制器，将 37V 至 57V PoE 输入电压降至 12V、24W DC 输出。

板载 LT4275 LTPoE++/PoE+/PoE 电力输送 (PD) 控制器可处理与任何 PoE 电源的连接和电力输送。

LT4321 理想二极管电桥控制器利用低 RDS(ON) N 沟道 FET 来提高端到端功率传输效率并简化热设计，取代了无源 PoE 整流桥中常见的八二极管配置。

AD-PS3803-RD 还具有辅助直流电源支持，可实现 37V 至 57V 的宽输入范围。

应用

  • 工业自动化
  • 监控摄像系统
  • VoIP 电话
  • 支付终端系统
  • 无线接入点

eval board
schematic 5
schematic 6
schematic 7
schematic 8
EVAL-LT8306-AZ

低 IQ 无光隔离反激式控制器

立即购买 更多内容

产品详情

EVAL-LT8306-AZ 评估电路是采用 LT8306 的微功耗无光隔离反激式转换器。此演示电路输出 12V 并保持严密的调节，负载电流范围为 15mA 至 2.0A，输入电压范围为 6V 至 36V。输出电流能力随输入电压升高而增加。

由于 LT8306 在极轻负载条件下具有极低的开关频率，因此，EVAL-LT8306-AZ 需要非常小的最小负载 (15mA) 来调节输出电压。为了正确限制输出电压并避免在无负载条件下预加载，需要在 VOUT+ 和 VOUT- 引脚之间放置一个 13V 稳压二极管。

在电源开关关闭后，变压器漏感会在初级线圈侧产生电压尖峰。为了在 MOSFET 额定电压 120V 内限制漏感尖峰，安装了 RC 缓冲器和 TVS 钳位，以抑制振铃，并将 MOSFET 漏极电压钳位到安全水平。当负载在 24V 的典型输入下低于 100mA 时，可以移除 RC 缓冲器，从而将效率提升 3–4%。

用户指南中的性能摘要表总结了评估电路在室温下的性能。使用某些预先设计的变压器，可以轻松修改评估电路，以适应不同的应用。

LT8306 是一款简单易用的微功耗隔离式反激控制器。通过直接从初级端反激波形对隔离输出电压采样，此 IC 无需第三绕组或光隔离器即可进行调节。它使用单一外部电阻器来设置隔离输出电压。它还集成了回路补偿和软启动电路，可减少外部元件数量。边界模式运行提供具有出色负载调整功能的小巧磁性解决方案。低纹波 Burst Mode 运行可在轻负载时保持高效率，同时最大限度地减小输出电压纹波。

LT8306 采用 6 引脚 ThinSOT™ 封装。它符合针对汽车应用的 AEC-Q100。LT8306 数据手册提供了完整的器件说明、运行说明和应用信息。请将该数据手册与 EVAL-LT8306-AZ 评估电路快速启动指南配合阅读。
AD-PS3803-RD
带理想二极管桥的 PoE+ 至隔离反激式 DC/DC（12V，2A）
AD-PS3803-RD Board Photo Angle View AD-PS3803-RD Board Photo Top View AD-PS3803-RD Board Photo Bottom View AD-PS3803-RD Block Diagram
EVAL-LT8306-AZ
低 IQ 无光隔离反激式控制器

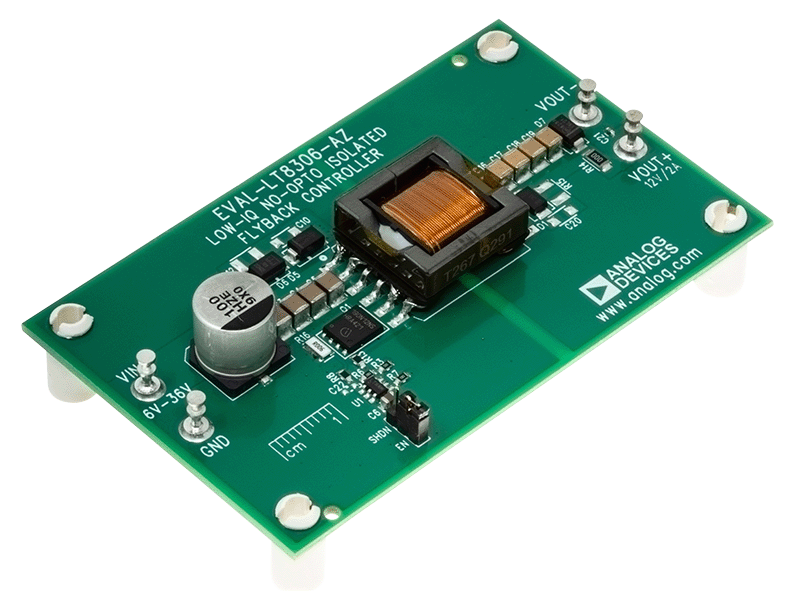

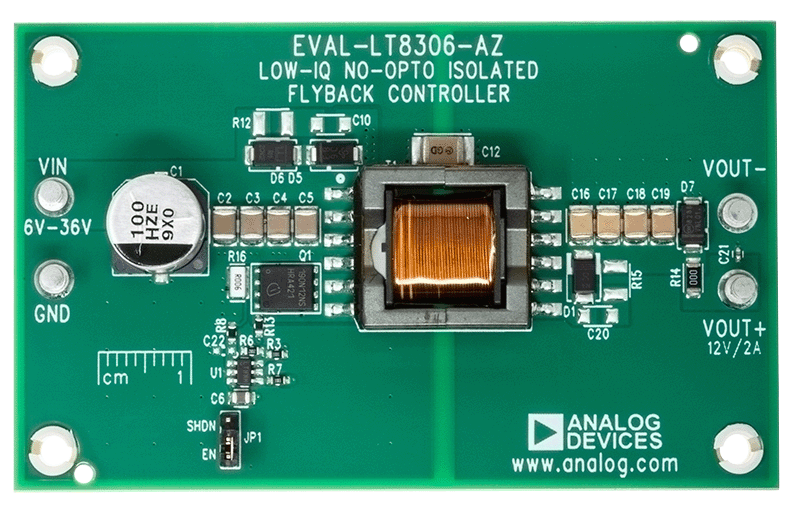

EVAL-LT8306-AZ Evaluation Board EVAL-LT8306-AZ Evaluation Board - Top View EVAL-LT8306-AZ Evaluation Board - Bottom View EVAL-LT8306-AZ Board Connections
