LT8722

推荐新设计使用

集成SPI的超紧凑型4A、15V、全桥驱动器

数据手册 (Rev. B) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 25 位数字输出电压控制
  • 宽输入电压范围：3.1V 至 15V
  • ±4A 输出电流
  • 高输出功率：高达 54W1
  • 在高频下具有高效率
    • 在 4A、15VIN、fSW = 3MHz 时，效率为 92.6%
  • SPI 接口允许用户：
    • 设置输出调节电压
    • 设置输出限流值
    • 检查套件状态
    • 启用/禁用输出
  • 集成 4A 电源开关
  • Silent Switcher® 架构
  • 用于诊断/遥测的模拟输出
  • 可调并且可同步：500kHz 至 3MHz
  • 小型、3mm × 3mm、18 引脚 LQFN 封装

当 VIN = 15V, fSW = 1MHz 时，1 VTEC = ±13.5V/±4A
LT8722
集成SPI的超紧凑型4A、15V、全桥驱动器

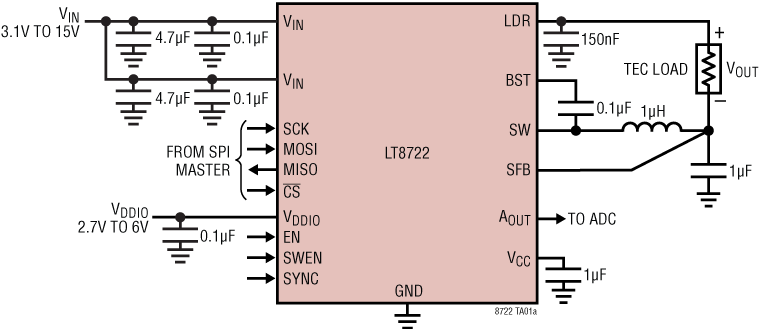

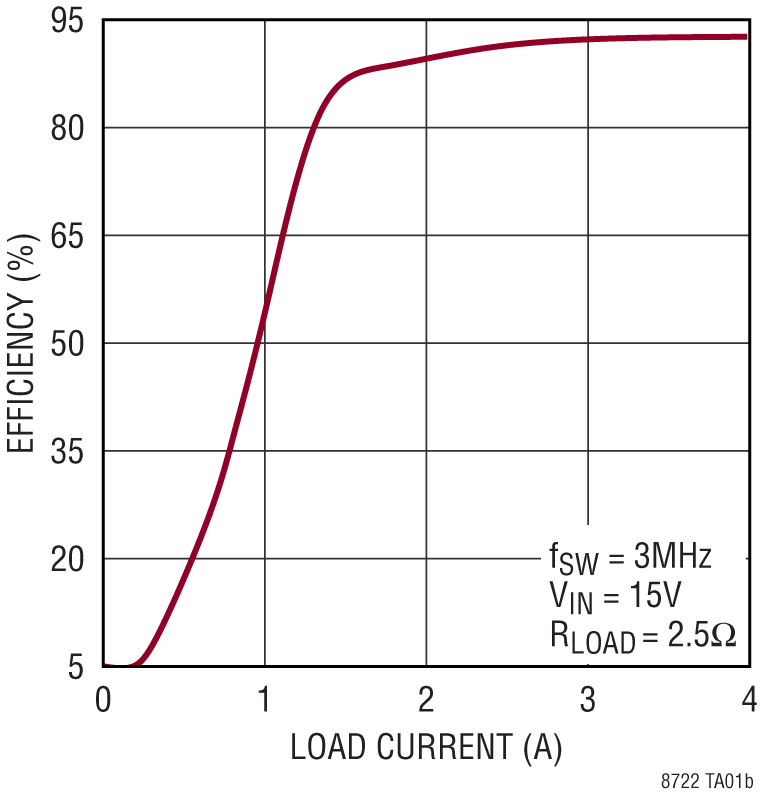

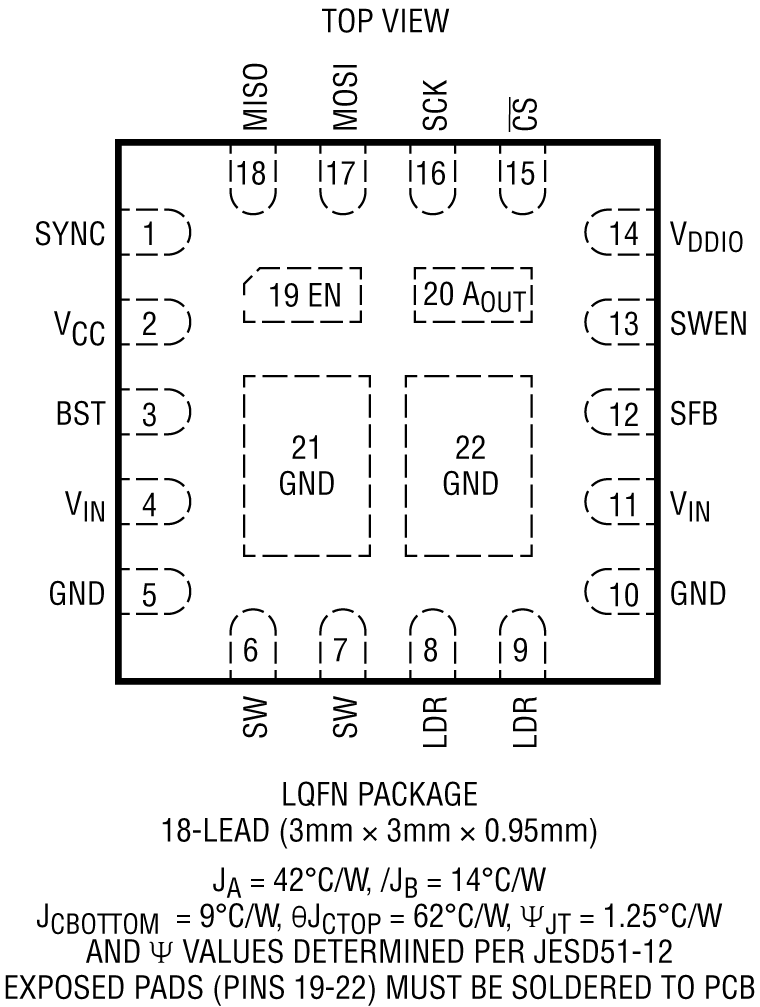

LT8722 Application Circuit LT8722 Pin Configuration LT8722 Performance Graph
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

Evaluation Software 1

硬件生态系统

部分模型 产品周期 描述
微控制器 1
ADuCM362
推荐新设计使用 集成双通道Σ-Δ型ADC和ARM Cortex-M3的低功耗精密模拟微控制器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 1

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
DC3145A

LT8722 | 单片热电冷却器驱动器

立即购买 更多内容

产品详情

演示电路3145A用于演示高效热电冷却器驱动器，采用LT8722单片驱动器。

DC3145A的输入电压范围为3.1V至15V，提供SPI可编程差分电压输出。最大输出电流为4A。SPI开关频率可在500kHz至3MHz范围内编程。

LT8722通过SPI接口进行控制，因此演示电路也设置为通过SPI接口。出于演示目的，该手册说明如何连接DC2026C Linduino板，以使用命令行Arduino IDE接口，并通过PC监视和控制DC3145A。
DC3145A
LT8722 | 单片热电冷却器驱动器

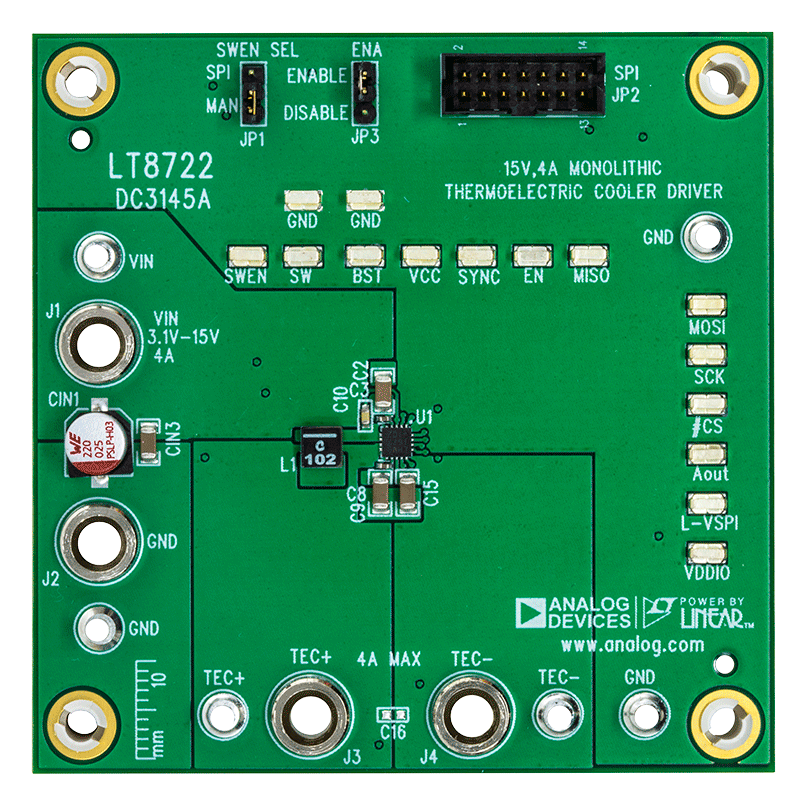

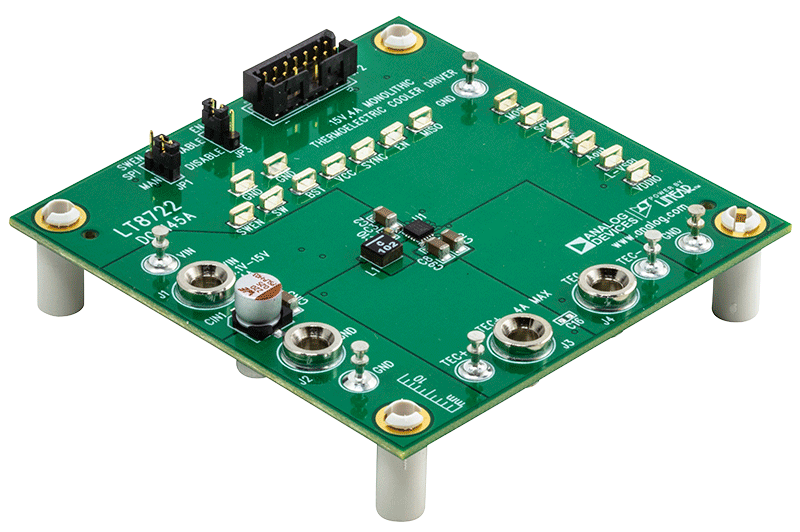

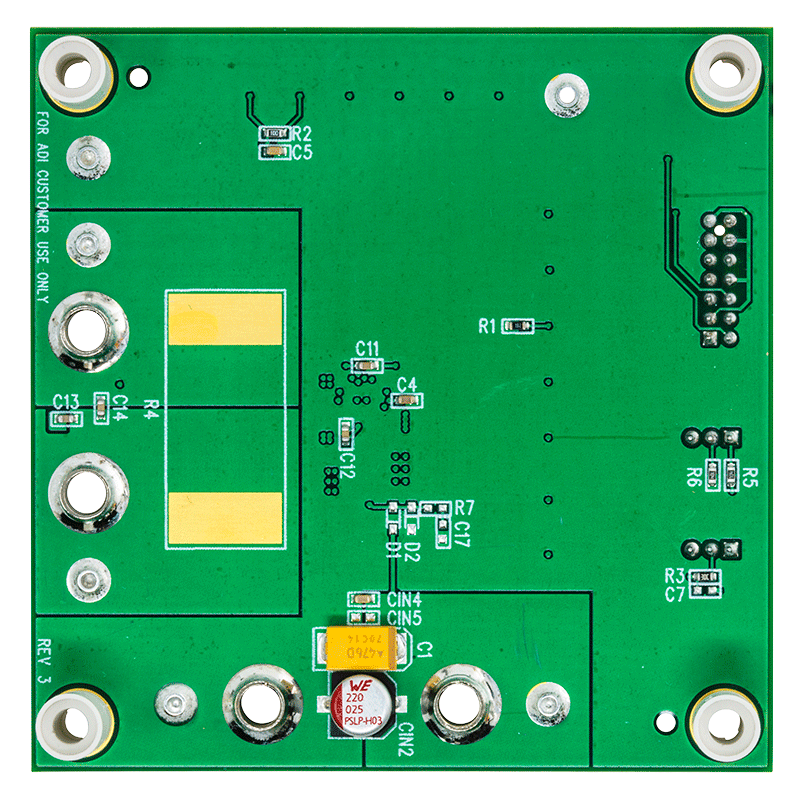

DC3145A Evaluation Board DC3145A Evaluation Board - Top View DC3145A Evaluation Board - Bottom View
