LT9890

推荐新设计使用

适用于 Intel Psys 应用的 150 A 电流监控器

数据手册 (Rev. A)
产品模型
1
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 集成电流检测元件
  • 电流范围为 150 A
  • 26,600:1 输入输出电流比（133  A 时为 5 mA）
  • 总非调整误差：±1.3%（ISENSE = 45 A 至 150 A）
  • 3.2 MHz 小信号带宽 (ISENSE = 150 A)
  • 150μΩ 电流路径电阻
  • 采用 2.7 V 至 65 V 电源供电
  • 兼容 Intel Psys
  • 采用 108 引脚、10 mm × 20 mm × 2.75 mm、LGA 封装
LT9890
适用于 Intel Psys 应用的 150 A 电流监控器

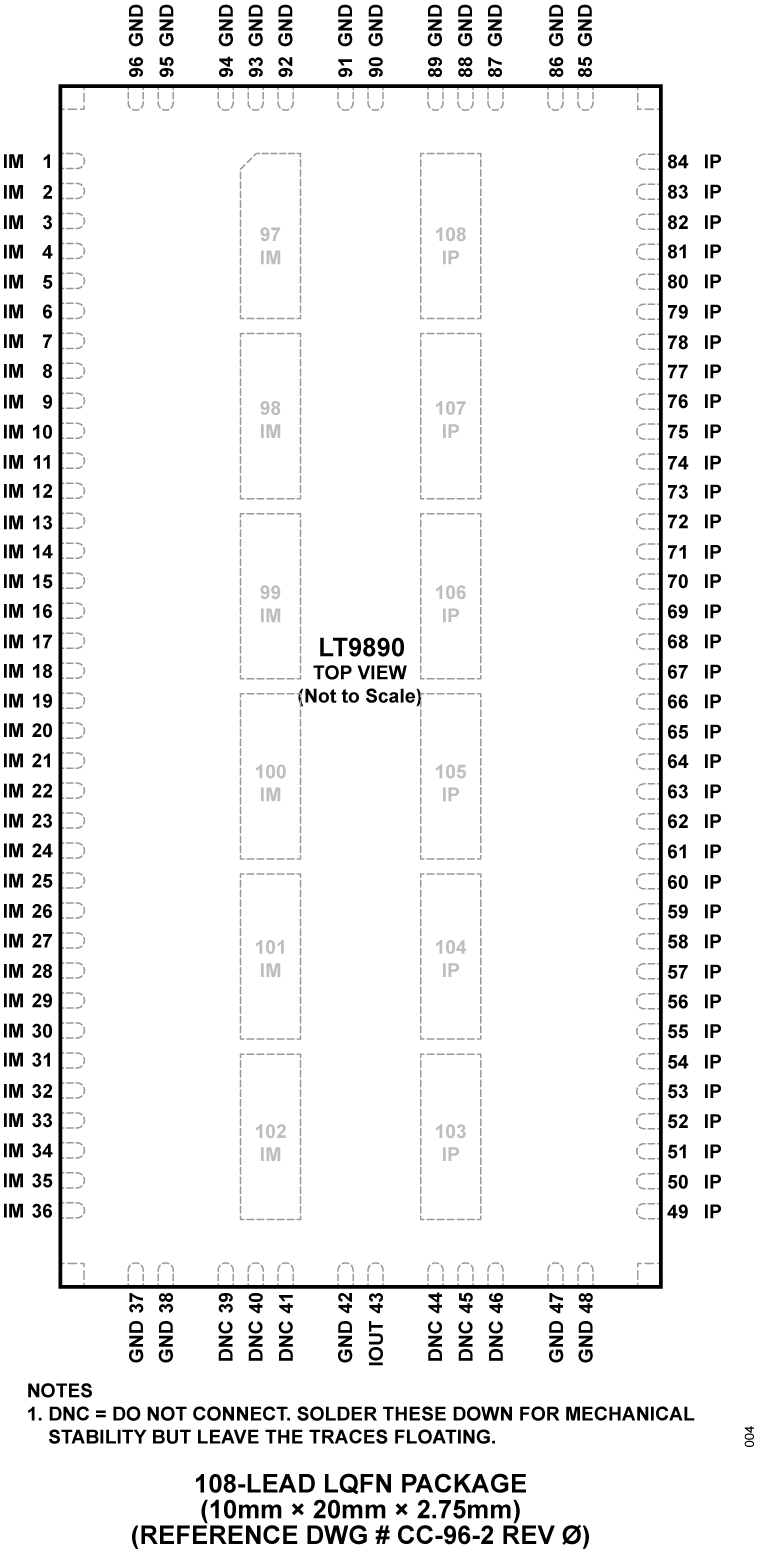

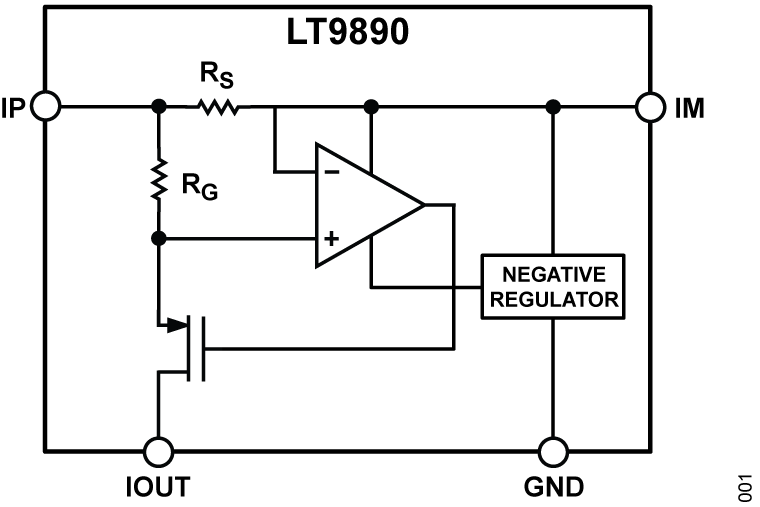

LT9890 Functional Block Diagram LT9890 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

工具及仿真模型

LTspice 1

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-LT9890

评估 LT9890：适用于 Intel Psys 应用的 150 A 电流监控器

立即购买 更多内容

特性和优点

  • 适用于 LT9890 的功能完备的评估板
  • 响应带宽大于 1 MHz
  • 与英特尔 VR14 Psys 系统兼容

产品详情

EVAL-LT9890-A1Z 展示了 LT9890 高精度电流监视器，其内部电流检测元件可支持高达 150 A 的负载电流。LT9890 的 IOUT 引脚输出一个监控电流，该电流与流经 IP 至 IM 引脚的通过电流之比为 26600:1。IOUT 监控电流流过外部接地参考 200 Ω || 100 pF 网络（~8 MHz 低通滤波器）至 P4（1×2, 100 mil）和 J1（SMA）接头，以方便测量。LT9890 电流检测元件在出厂时校准为总未调整误差的 1%，并采用了零温度系数架构。IOUT 电流监视器的响应带宽大于 1 MHz，可提供快速、准确的接地参考输出信号，且不受地电压变化的影响。通过低 150 μΩ 电流路径电阻和有利于宽印刷电路板（PCB）走线的纵横比来实现最小功率损耗。此外，LT9890 与英特尔 VR14 Psys 系统兼容。EVAL-LT9890-A1Z 的主要性能特征在性能摘要中显示。

EVAL-LT9890-A1Z 的设计文件可在 EVALLT9890 评估板页面上找到。

有关 LT9890 的完整详细信息，请参阅 LT9890 数据手册，在使用 EVAL-LT9890-A1Z 评估板时应结合用户指南查阅该数据手册。
EVAL-LT9890
评估 LT9890：适用于 Intel Psys 应用的 150 A 电流监控器

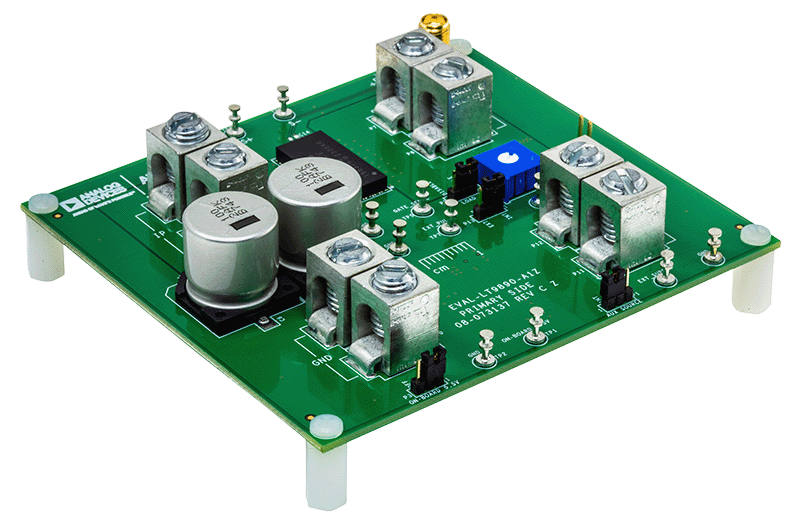

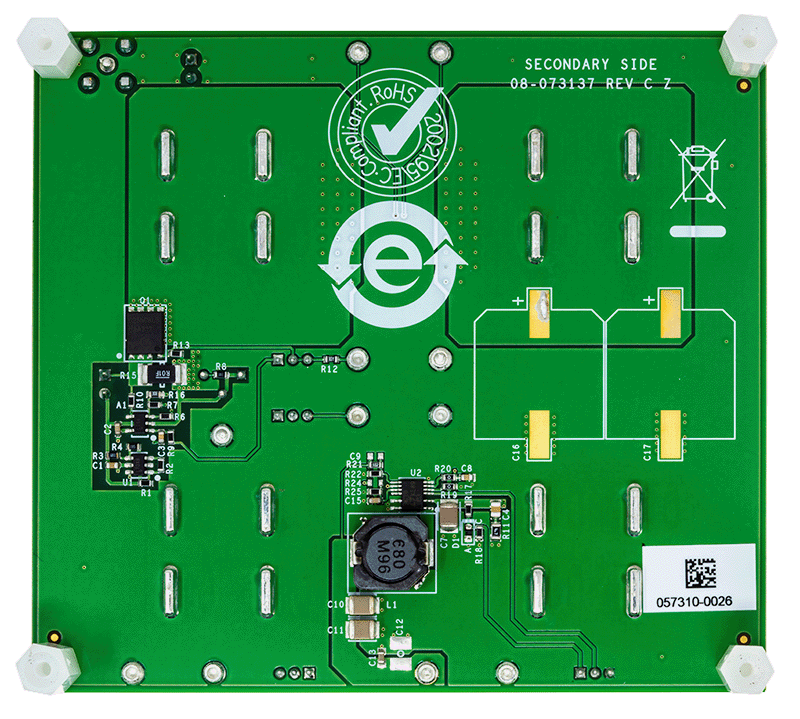

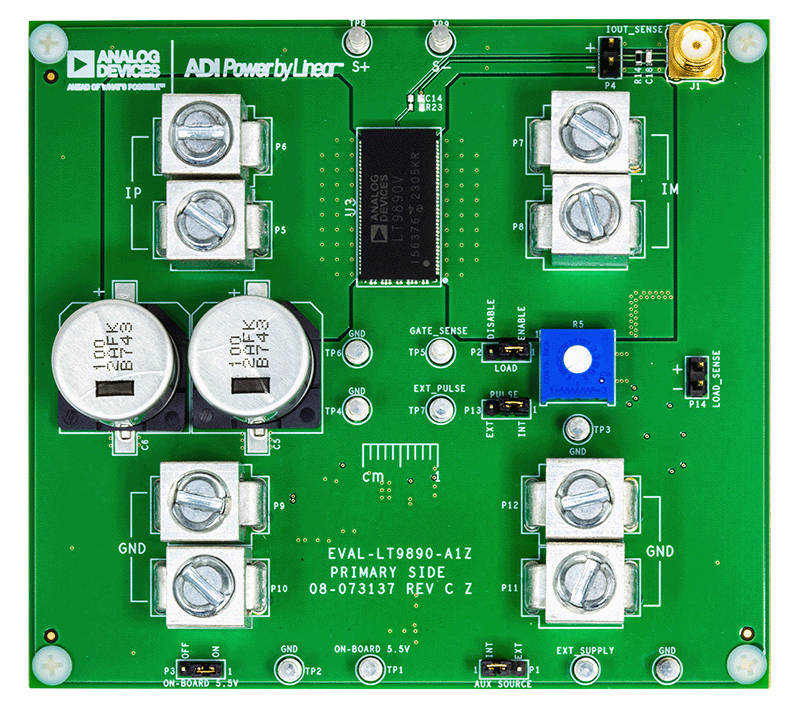

EVAL-LT9890 Board Photo Angle View EVAL-LT9890 Board Photo Top View EVAL-LT9890 Board Photo Bottom View
